Бюджетная конструкция: сверлильная стойка для шуруповерта

За неимением сверлильного станка высверлить точные и аккуратные отверстия в деревянных и металлических заготовках можно с помощью сверлильной опорной стойки для шуруповерта. Также можно использовать электрическую дрель.

Очень простая конструкция, которая облегчает работу в мастерской при изготовлении различных самоделок или мебели, где требуется высокая точность.

Сверлильные стойки продаются практически в каждом строительном гипермаркете. Однако сегодня мы пойдем другим путем — изготовим сверлильную стойку своими руками и сэкономим немного денег, которые можно потратить на расходники.

Необходимые материалы:

  • фанера;
  • круглые металлические стержни;
  • шуруповерт;
  • крепеж.
Бюджетная конструкция: сверлильная стойка для шуруповерта Читайте также: Мобильная тележка-подставка под рейсмус

Своим личным опытом изготовления и сборки самодельной сверлильной стойки для шуруповерта поделился с нами автор YouTube канала Hoang Nam — Wood Working.

Изготовление подвижной платформы для шуруповерта

Берем лист фанеры и чертим на нем элементы, из которых будет состоять подвижная платформа. Вырезаем эти детали с помощью электролобзика.

Бюджетная конструкция: сверлильная стойка для шуруповерта

Бюджетная конструкция: сверлильная стойка для шуруповерта

На следующем этапе склеиваем все три заготовки.

Бюджетная конструкция: сверлильная стойка для шуруповерта Читайте также: Кронштейн для телевизора из обрезков фанеры

Бюджетная конструкция: сверлильная стойка для шуруповерта

После склейки обрабатываем деталь на шлифовальном станке. Высверливаем в ней отверстия для направляющих.

Бюджетная конструкция: сверлильная стойка для шуруповерта

В центральной части необходимо будет высверлить отверстия под сверлильный патрон шуруповерта или дрели.

Бюджетная конструкция: сверлильная стойка для шуруповерта

Основные этапы работ

Бюджетная конструкция: сверлильная стойка для шуруповерта Читайте также: Без проводов: декоративный настенный светильник из ПВХ трубы

Из фанеры вырезаем основание сверлильной стойки. В его «хвостовой части» выфрезеровываем паз, в который потом вставляем ползун — к нему будет крепиться упор.

Бюджетная конструкция: сверлильная стойка для шуруповерта

Далее высверливаем в основании два отверстия и вклеиваем в них направляющие стойки из стальных стержней.

Бюджетная конструкция: сверлильная стойка для шуруповерта

Подвижную платформу крепим к шуруповерту (предварительно его надо будет разобрать). Устанавливаем потом на направляющие.

Бюджетная конструкция: сверлильная стойка для шуруповерта Читайте также: Дачнику на заметку: как сделать емкость для воды из старой покрышки

Бюджетная конструкция: сверлильная стойка для шуруповерта

Бюджетная конструкция: сверлильная стойка для шуруповерта

В завершении останется только установить ползун с упором, фиксируем его с помощью барашковой гайки. На одну из стоек надеваем пружину, на другую — ограничитель глубины сверления.

Бюджетная конструкция: сверлильная стойка для шуруповерта

Видео

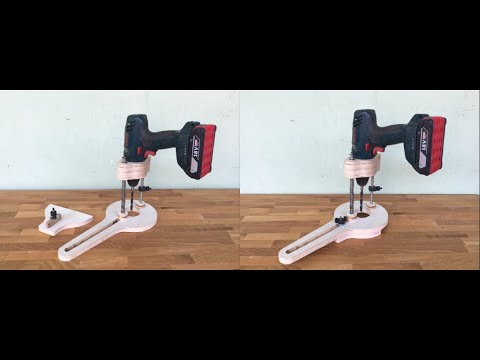

Если вам понравилась данная идея, рекомендую посмотреть процесс сборки сверлильной стойки для шуруповерта в авторском видеоролике ниже.

Бюджетная конструкция: сверлильная стойка для шуруповертаChế Khoan Vuông Góc Từ Khoan Pin Cũ — Processing perpendicular drill from old battery drilling
Бюджетная конструкция: сверлильная стойка для шуруповерта
