Печь на отработанном масле – это эффективное устройство для обогрева гаражей, производственных цехов, СТО и других нежилых помещений. Она работает на отработанном моторном, трансмиссионном или гидравлическом масле, что позволяет одновременно решать вопрос его утилизации.
Однако у отработки есть особенности: она не горит сама по себе. Это связано с высокой температурой воспламенения (300–400 градусов Цельсия), большой вязкостью и медленным испарением. Кроме того, для эффективного сжигания необходимо правильное соотношение масла, тепла и воздуха. Поэтому печи на отработанном масле имеют конструктивные отличия от твердотопливных, дизельных и газовых. Но такую печь можно собрать своими руками.
Особенности конструкции печи на отработанном масле

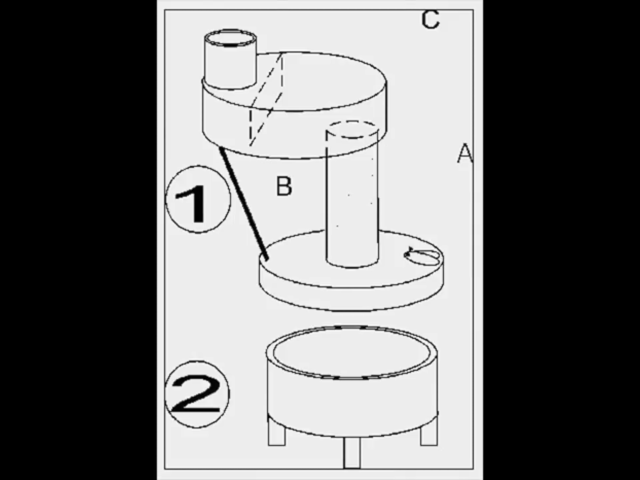

Классическая печь на отработанном масле работает по принципу пиролиза, при котором сгорает не только само топливо, но и продукты его горения. Условно конструкцию можно разделить на две части: горелку с камерой дожигания и топливный бак.
Когда отработанное масло под воздействием температуры достигает точки воспламенения, возникает тяга, и пламя поднимается вверх по трубе. В верхней камере устанавливается перегородка, препятствующая прямому выходу огня в дымоход. Она также обеспечивает смешивание кислорода с продуктами горения и их дожиг.
Как самостоятельно собрать печь на отработке?

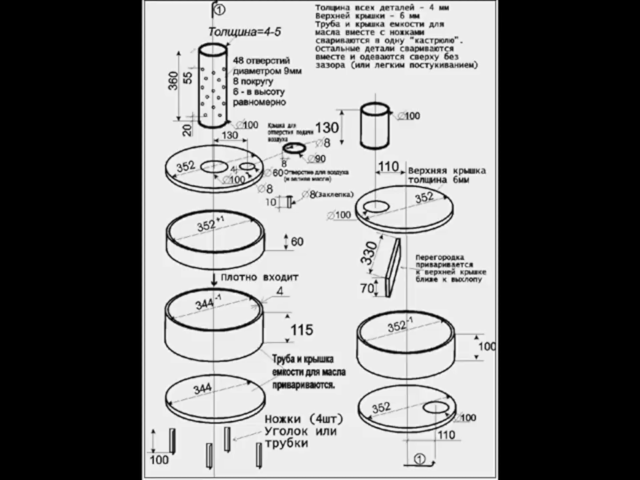

Размеры – ключевой фактор для корректной работы печи. От них зависит образование газовоздушной смеси и поддержание нужной температуры. Поэтому сборку следует выполнять строго по чертежу.
Для выполнения всех работ вам потребуются следующие инструменты:
- сварочный аппарат;
- болгарка с кругами для обрезки и шлифовки металла;
- две трубы с диаметром 100 мм, длиной 360 мм и 130 мм соответственно;
- две трубы с сечением 352 мм, длиной 100 и 60 миллиметров;
- труба диаметром 344 миллиметра, длиной 115 мм;
- стальной лист, которого должно быть достаточно, чтобы вырезать 3 круга диаметром по 352 мм и один – 344 миллиметра;
- дрель и сверла по металлу 8 мм;
- циркуль, рулетка.
Толщина стали всех деталей должна быть не менее 4 мм.
Возможно, вам интересно будет узнать, как сделать
измельчитель веток своими руками.
Согласно чертежу подготовьте все заготовки: отрежьте трубы нужной длины, вырежьте металлические круги и отверстия в них. После этого можно приступать к сборке.

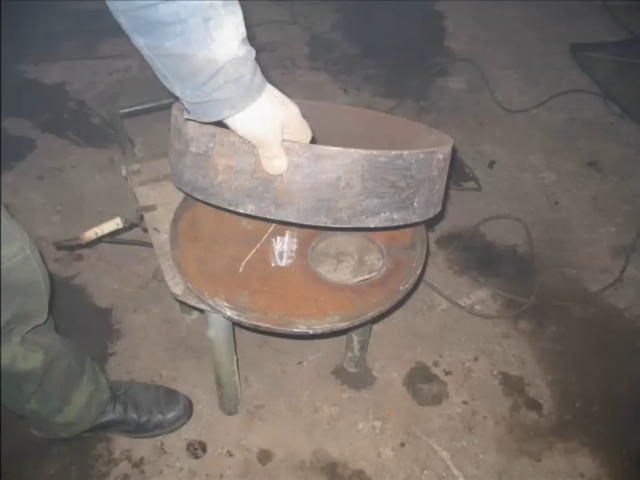

Соберите верхнюю камеру дожига. Приварите отрезок трубы к стальному кругу с отверстием.

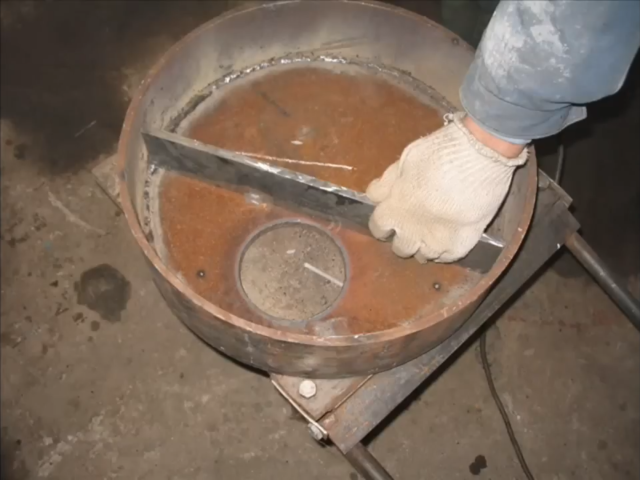

Внутри камеры, рядом с отверстием под дымоход, приварите перегородку высотой 70 мм и длиной 330 мм.

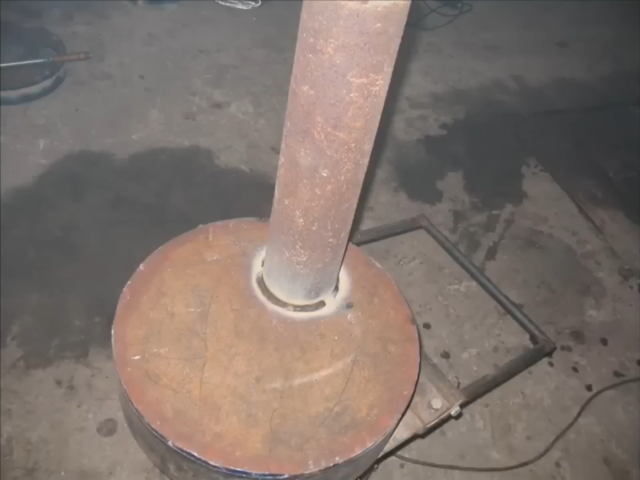

Смонтируйте патрубок дымохода. Убедитесь в герметичности и правильной ориентации.

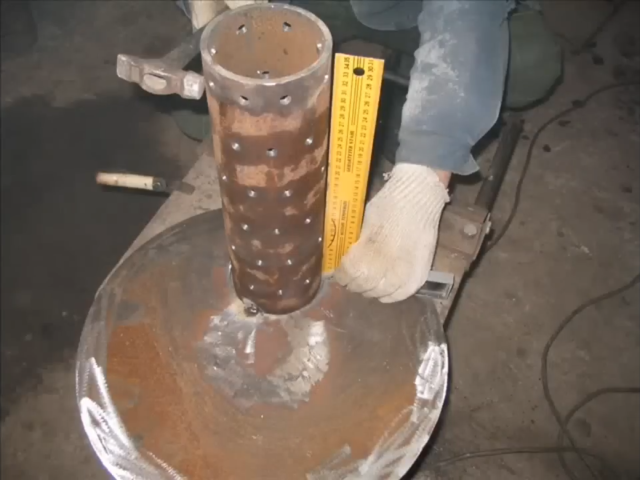

С помощью дрели и 8-миллиметровых сверл равномерно сделайте отверстия для подачи воздуха. Приварите трубу дожигателя к нижней части верхней камеры. Проверьте горизонтальный уровень – даже небольшое отклонение снизит эффективность горения.

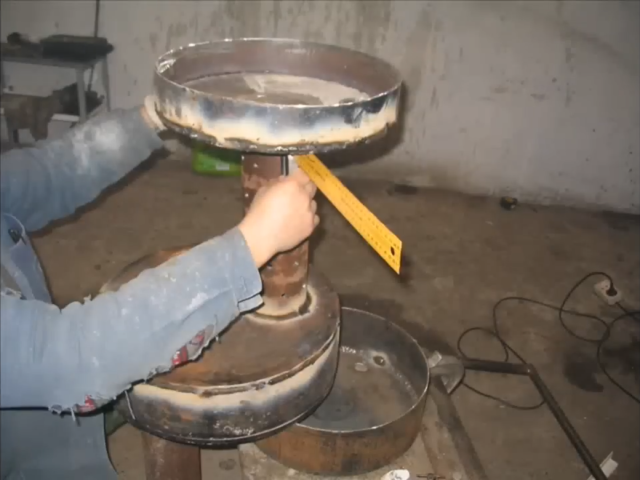

У вас должна получиться вот такая конструкция.

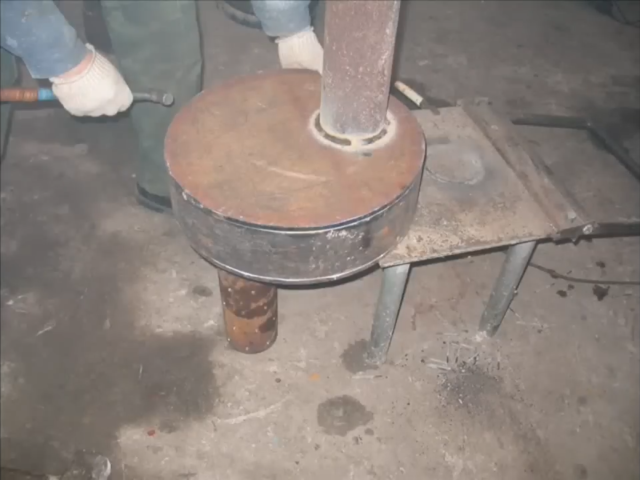

Соберите топливную камеру. Приварите верхний диск к трубе дожигателя.

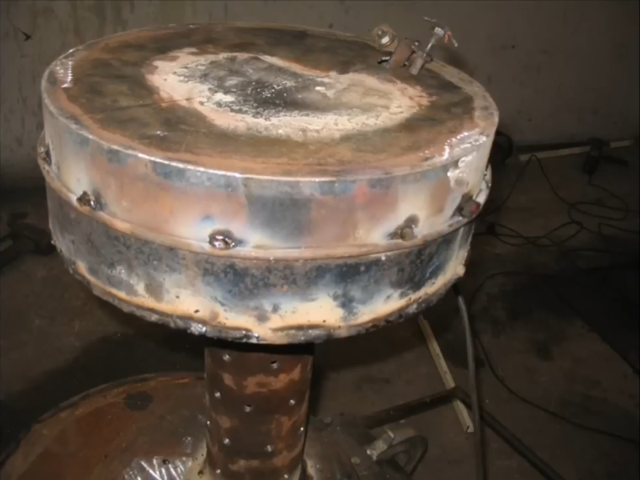

Затем присоедините нижнюю часть: сначала закрепите скобой и приварите.
Печь готова к использованию. Осталось подключить дымоход, залить масло, добавить немного бензина и поджечь. Бензин нагреет отработку, и обеспечит воспламенение. Интенсивность пламени регулируется крышкой воздушного отверстия.

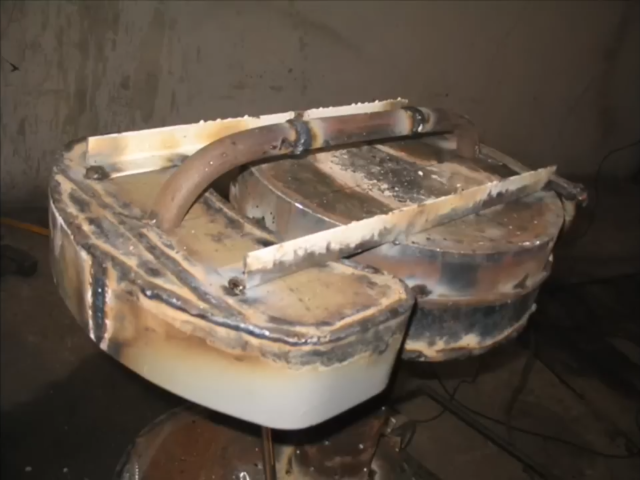

Недостаток конструкции: нельзя добавлять топливо до полного сгорания предыдущей порции. Чтобы решить эту проблему, можно установить дополнительный поддон с трубкой, соединенной с нижней камерой.
А вот так создается
виброплита своими руками с электродвигателем.
Меры предосторожности при эксплуатации печи на отработанном масле
Несмотря на простоту, печь требует строгого соблюдения техники безопасности. Несоблюдение правил может привести к пожару, отравлению угарным газом и другим последствиям.
1. Используйте только подходящее топливо без примесей воды, тормозной жидкости, антифриза или растворителей.
2. Печь должна эксплуатироваться в нежилых помещениях с приточно-вытяжной вентиляцией.
3. Во время работы печь должна находиться под контролем.
4. Устанавливайте печь на несгораемое основание (например, бетонную плиту или металлический лист).
5. Регулярно очищайте печь от сажи и отложений.
6. Для розжига достаточно 20–30 мл бензина.
7. Во время розжига и обслуживания надевайте перчатки, защитные очки и плотную одежду.
