Гибочный станок на базе слесарных тисков

Когда нужно согнуть кусок металла или проволоку, многие мастера используют для этого слесарные тиски и молоток.

Метод рабочий, но трудоемкий и уж больно шумный.

Мы предлагаем альтернативный вариант — сделать на базе слесарных тисков простой гибочный станок, с помощью которого можно будет сгибать как прутки и полосы, так и заготовки из листового металла. Очень удобная в использовании конструкция.

Гибочный станок на базе слесарных тисков

Гибочный станок на базе слесарных тисков Читайте также: Станок для обжима втулок на шланг

Необходимые материалы:

  • уголок;
  • петля;
  • соединительная муфта;
  • круглая труба.

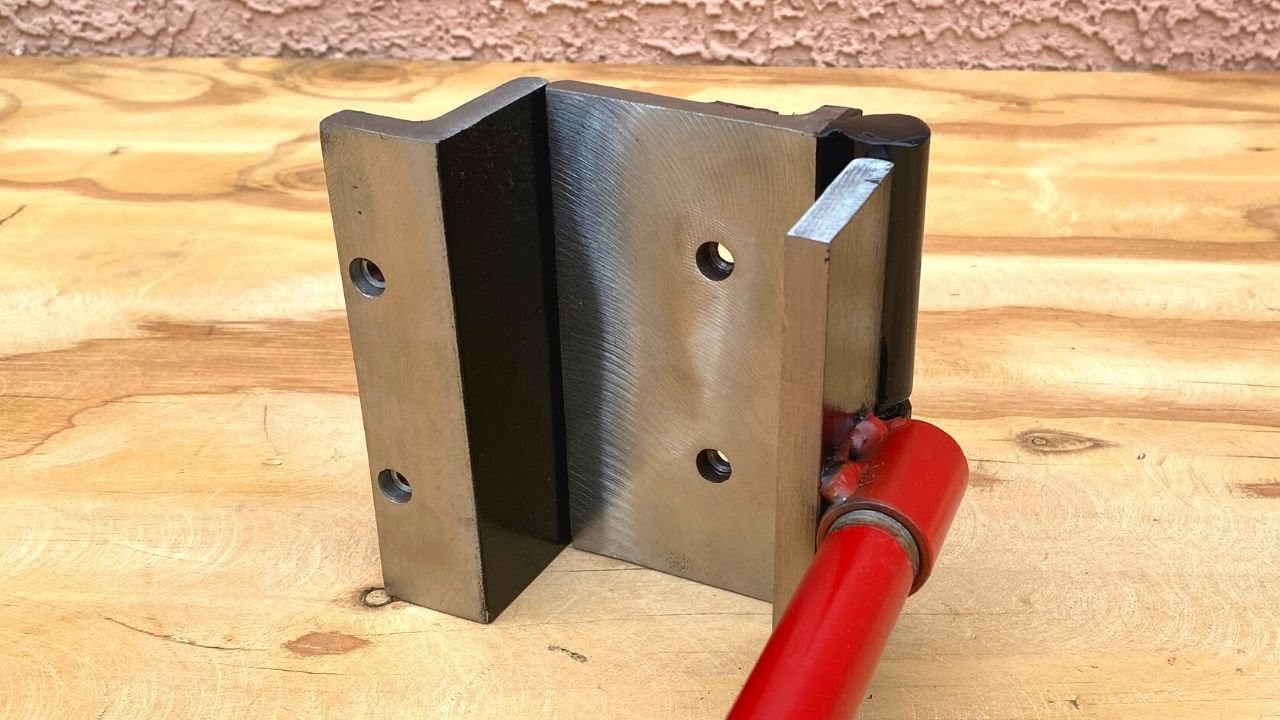

По факту мы делаем только съемную насадку на тиски. Когда приспособа не нужна, ее легко можно снять, а тиски — использовать по своему прямому назначению.

Основные этапы работ

Первым делом отрезаем кусок уголка и срезаем у него часть полки. Затем высверливаем два отверстия для крепления к тискам и привариваем три кусочка металла.

Гибочный станок на базе слесарных тисков

Зажимаем получившуюся деталь между губками тисков и привариваем к ней гаражную петлю.

Гибочный станок на базе слесарных тисков Читайте также: Как сделать декоративные «корзинки» для украшения забора

Ко второй части петли привариваем металлическую пластину. Ее можно вырезать из листового металла или из полки уголка. Главное, чтобы по толщине она не сильно отличалась.

Гибочный станок на базе слесарных тисков

Посередине пластины привариваем соединительную муфту с внутренней резьбой.

Гибочный станок на базе слесарных тисков

В завершении останется только изготовить ручку-рычаг, с помощью которой будем сгибать заготовки.

Гибочный станок на базе слесарных тисков Читайте также: Как сделать крышки для забора и наружных стен

Для этого автор использовал кусок водопроводной трубы. Вкручиваем трубу в муфту.

Гибочный станок на базе слесарных тисков

Устанавливается самодельная оснастка очень просто.

Сначала необходимо открутить сменные прижимные пластины на губках тисков. Потом прикручиваем основную часть конструкции.

Гибочный станок на базе слесарных тисков

Гибочный станок на базе слесарных тисков Читайте также: Как сделать скейтборд с бензиновым двигателем

На противоположной стороне тисков вместо сменной прижимной пластины необходимо будет прикрутить отрезок уголка, предварительно обрезав часть полки.

Гибочный станок на базе слесарных тисков

Гибочный станок на базе слесарных тисков

Видео по теме

Подробно о том, как сделать простой гибочный станок на базе слесарных тисков, можно посмотреть ниже — в авторском видеоролике. Идея принадлежит автору YouTube канала AX Creates.
