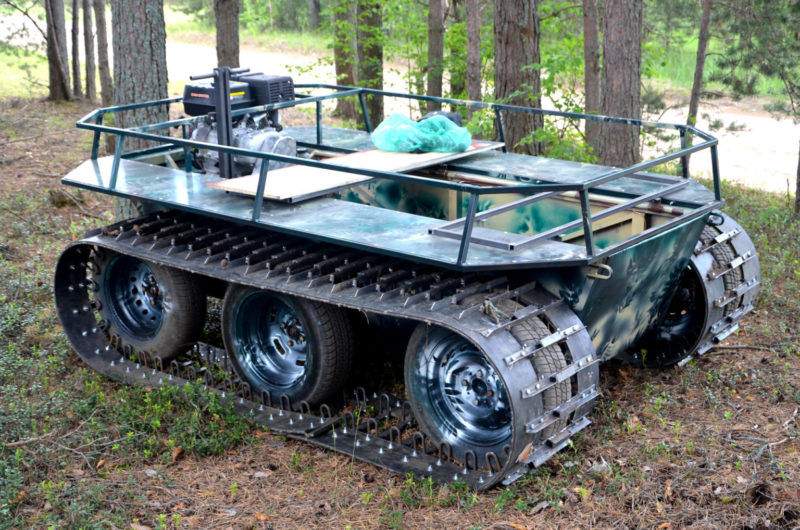

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Особенности

Хороший гусеничный вездеход (как изготовленный своими руками, так и купленный в готовом виде) обязан:

  • иметь крепкий кузов;
  • развивать достаточную моторную мощность;
  • содержать подвеску, рассчитанную на плохие дороги или даже на полное их отсутствие;
  • включать емкий багажный отсек;
  • позволять ставить дополнительное оборудование;
  • обеспечивать комфорт для ездоков.

Стоит учитывать, что универсальными вездеходы быть не могут. Чтобы нарастить проходимость, приходится ухудшать баланс по другим показателям. Такая техника вряд ли будет способна развивать высокую скорость. Комфортабельность явно не та, что достигается в городских автомобилях.

Кроме того, одни вездеходы рассчитаны больше на преодоление водных преград, а другие на чисто сухопутное применение.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами
Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Как могут использоваться гусеничные вездеходы?

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Такие самодельные устройства на гусеничном ходу бывают разных габаритов и используются для разнообразных целей. С их помощью перемещают тяжелые грузы, которые помещают либо в кузов, либо в специальный прицеп. Если вездеход гусеничный, своими руками изготовленный, используется для дачи, то в этом случае чаще всего перевозят различные строительные материалы.

Кроме того, такое средство передвижения обладает транспортной универсальностью, и если возникнут какие-либо непредвиденные обстоятельства, то можно оперативно, без каких-либо трудностей, попасть в определенный пункт назначения по пересеченной местности.

Плюсы и минусы

Гусеница дает главное преимущество перед колесом, ради которого и покупают такие машины — повышенную проходимость. При наличии хорошей трансмиссии не составит труда проехать и по липкой грязи, и по влажному песку, и по скользкому льду, и по изрытой ухабами местности. Колесные же машины имеют худшее сцепление с дорогами, не могут похвастать той же площадью опоры. Там, где гусеница проедет без проблем, колесо увязнет и забуксует.

Одновременно усиление сцепления дает возможность рассчитывать на большую тягу. Еще одно важное преимущество — минимальные требования к балансировке. Колесные машины буксуют, стоит только вывесить одно колесо, оторвать его прочно от поверхности. Гусеничные же будут ехать до тех пор, пока хотя бы одна точка движителя сцеплена с опорой.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами
Но стоит отметить, что:

  • во многих гусеничных вездеходах развивается сильная тряска;
  • эти машины сравнительно неустойчивы;
  • они в среднем весят больше, чем сопоставимые аналоги на колесах;
  • под гусеницей сильнее разрушается растительность, почва;
  • рассчитывать на высокую скорость и маневренность не приходится;
  • починить гусеничный движитель весьма сложно;
  • есть ряд участков, по которым на колесах проехать проще и быстрее.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Максимальные технические характеристики самодельного вездехода

Для выполнения специальных задач мини-вездеходы должны обладать достаточными техническими возможностями. К ним относят:

  1. Мощность двигателя — до 200 л.с. Такой показатель имеет марка Ник. На большинстве самодельных вариантов используют двигатель Лифан мощностью 18-20 л.с. Для моделей на основе мотоциклов показатель составляет 7-8 л.с.
  2. Объем двигателя на Tinger Scout — до 1100 куб. см. На вездеходе Патруль Трак — 708 куб. см, а бак вмещает 38 л топлива. На большинстве моделей — до 250 куб. см.
  3. Грузоподъемность выше у гусеничных машин. Так, Дозор может поднять 600 кг груза, вес 6 человек вместе с водителем и брать на буксир до 2 т. Для колесных вариантов высоким показателем является 300 кг.
  4. Максимальную скорость до 60 км/час, которая доступна вездеходу Патруль Трак. По сугробам он может передвигаться со скоростью 30 км/час. Хотя для гусеничных вариантов средний показатель скорости — 20 км/час.

Автовладельцы выбирают модели по большому спектру характеристик, таких как количество передач, ход подвески, клиренс и т.д. В зависимости от задач, которые будет выполнять транспортное средство, покупатель выбирает его технические показатели.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

На что обратить внимание при создании самодельного вездехода?

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Если вы решили изготовить вездеход гусеничный своими руками, то должны четко понимать, с какой целью он будет использоваться. Обязательно учитывайте следующие моменты:

  • Погодные условия в период эксплуатации.
  • Размеры. Ширина влияет на проходимость вездехода гусеничного, своими руками изготовленного, длина рассчитывается от количества посадочных мест или наличия устройства багажного отделения, а высота должна быть оптимальной при создании амфибийных свойств агрегата.
  • Мощность мотора. Чем мощнее двигатель, тем легче преодолевать труднодоступные участки дороги.
  • Цель. В зависимости от того, для каких целей предназначено передвижное устройство,его конструкция может видоизменяться.
  • Количество колес. Чаще всего самодельный гусеничный вездеход, своими руками изготовленный, имеет колеса от двух до восьми пар, которые необходимы для поддержания гусеничной ленты.

Необходимые инструменты

В инструкциях по сборке вездеходов производители дают рекомендации по работе над монтажом изделия, подробные чертежи, последовательность операций. Они прилагают список инструментов, которыми можно изготовить самодельный транспорт:

  1. Набор автоинструментов.
  2. Механический захват для мелких деталей.
  3. Набор стамесок.
  4. Мини портативная гибкая светодиодная лампа.
  5. Шуруповерт.
  6. Дрель.
  7. Болгарка.
  8. Газовый паяльник.
  9. Бытовой сварочный аппарат.
  10. Компрессор.
  11. Краскопульт и др.

Из каких элементов делают вездеходы

На этапе подготовки уточняют целевое назначение транспортного средства.

При составлении технического задания утверждают следующие параметры:

  • количество мест;
  • вес и габариты перевозимых грузов;
  • сезонность эксплуатации;
  • требования к проходимости, плавучести.

Максимальная скорость для такой категории транспорта не является определяющим фактором.

Однако запас хода на полной заправке для многих пользователей — важный показатель.

С учетом перечисленных особенностей надо рассмотреть основные функциональные компоненты самоделки.

Двигатели и трансмиссия

Мотоциклетные силовые агрегаты выбирают по причине ценовой доступности. Сравнительно простая конструкция упрощает ремонт и настройку. Однако при выборе автомобильного мотора можно получить в свое распоряжение высокую мощность, снизить шум и вибрации.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Для корректного выбора надо учесть, что 2-тактный мотор подойдет для караката — вездехода на крупных пневматиках. Желательно предусмотреть принудительную систему охлаждения. Сравнительно медленное внедорожное транспортное средство при движении не будет обдуваться сильным потоком воздуха, как мчащийся по шоссе мотоцикл.

Если предполагается строительство гусеничного вездехода своими руками, выбирают автомобильный двигатель. Серийный 4-цилиндровый мотор создает большой крутящий момент даже на небольших оборотах. Дизель потребляет меньше топлива и отличается увеличенным ресурсом. Бензиновый агрегат проще запускается в сильный мороз.

Если отдать предпочтение экономичному варианту, придется увеличить инвестиции для добавления в конструкцию предпускового подогревателя.

Элементы трансмиссии создают с учетом особенностей силового агрегата и других важных факторов. При установке маломощного двигателя от Запорожца, например, придется часто увеличивать обороты для повышения крутящего момента на приводном валу. Чтобы обеспечить необходимую скорость вращения ведущего колеса, надо подобрать соответствующую коробку передач.

Рама и корпус

Силовой каркас создают из стальных труб круглого или квадратного сечения. Применяют сварные или винтовые соединения. Несущий кузов используют редко, т. к. этот вариант не обеспечит высокой стойкости к нагрузкам. Особое внимание, кроме прочности, уделяют устойчивости к разрушительным процессам коррозии. По этой причине, а также для снижения веса применяют алюминиевые или пластиковые элементы обшивки.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Если необходима плавучесть, обеспечивают герметичность нижней части самодельного корпуса. Сальниками предотвращают проникновение воды в месте выхода привода. Можно переместить соответствующий узел выше ватерлинии.

Сочлененная рама — «переломка» позволяет трансформировать вездеход. Эта особенность пригодится для поворота в ограниченном пространстве, при езде через валуны и завалы из бревен. Следует помнить о том, что усложнение конструкции увеличивает вес транспортного средства и соответствующим образом уменьшает надежность. Простые инженерные решения подразумевают отсутствие лишних трудозатрат при сборке и возможность ремонта в полевых условиях.

Шины и гусеницы

Для монтажа пневматиков диски расширяют, дополняют перемычками с приваренными кольцевыми фиксаторами. Камеру закрепляют гибкими элементами, вырезанными из транспортерной ленты. Для дополнительной защиты и улучшения внедорожных параметров устанавливают протекторы.

Пружинную или рессорную подвеску применяют редко, т. к. пневматики обладают хорошими демпфирующими свойствами. Снижение давления при необходимости преобразует профиль колеса в широкую «котлету». Расширение опоры уменьшает нагрузку на грунт. Не надо забывать, что низкий клиренс затрудняет преодоление высоких препятствий. Для гусеничного вездехода подойдет торсион. Вместо серийных барабанных тормозов можно создать планетарный механизм.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Если невозможно использовать фабричную гусеницу от снегохода или другой техники, создают самодельный аналог. Типичное решение — прочная транспортерная лента с вмонтированными грунтозацепами.

Прочие необходимые детали

В соответствии с выбранной схемой постройки составляют перечень дополнительных функциональных компонентов.

В конструкцию можно добавить:

  • двери;
  • светотехнику;
  • контрольные приборы, индикаторы;
  • зеркала заднего вида;
  • стеклоочистители;
  • сиденья с электроподогревом;
  • автономную печку;
  • шноркель для преодоления водных преград;
  • фаркоп и прицеп;
  • музыкальный центр и акустику;
  • кенгурятник и подножки;
  • лебедку.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Уточнения делают с учетом целевого назначения. Для улучшения автономности ставят дополнительные баки. Чтобы экономить моторесурс основного силового агрегата, независимое электроснабжение обеспечивают с помощью отдельного бензинового (дизельного) генератора.

Чертежи различных модификаций

Самодельные вездеходы собирают по чертежам производителей кит-комплектов. Но в России есть много мастеров, которые предлагают свои схемы.

Подробные описания с расчетами и схемами они выкладывают в социальные сети.

В интернете есть специальные сайты, которые размещают различные самодельные устройства. Можно использовать следующие виды чертежей:

  1. Схемы для вездеходов на гусеницах или колесах.
  2. Описание отдельных узлов и агрегатов.
  3. Компоновочные варианты и точные размеры габаритов для колесных, гусеничных моделей.
  4. Конструкция рамы, мостов, узлов схождения колес, поворотного кулака и др.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

При проектировании и конструировании автовладелец может воспользоваться предложениями мастеров, внести свои корректировки и получить удобный для себя транспорт.

Общий принцип изготовления

Чем тщательнее подготовлены чертежи, тем проще будет реализация планов. Кроме размеров и других технических параметров, утверждают критерии комфорта и необходимые дополнения. Поэтапно проверяют сборку для уточнения технологических операций. Итоговые данные используют для составления перечня покупок. Если сложно сделать инженерный расчет, обращаются к специалистам либо пользуются опубликованными готовыми решениями.

В процессе изготовления проверяют работоспособность рулевого управления, других функциональных узлов.

Без финишной покраски выполняют ходовые испытания. На завершающем этапе монтируют светотехнику и зеркала заднего вида, устанавливают пассажирские сиденья и обшивку салона.

На двигателе или мотоблоке

Чтобы выбрать силовой агрегат для колесного вездехода, применяют формулу Мдв=0,001*Муд*Нп, где:

  • Мдв — мощность двигателя в л. с.;
  • Муд — удельная энергетическая насыщенность (от 20 до 35);
  • Нп — полезная нагрузка (суммарная масса транспортного средства, пассажиров, груза).

При Нп=1200 кг подойдет мотор от 24 л. с. (0,001*1200*20) до 42 л. с. (0,001*1200*35). Следует помнить о том, что при большей мощности агрегат выполняет свои функции с меньшей нагрузкой. Частое применение высоких оборотов ускоряет износ деталей, увеличивает вероятность поломок. По результатам приведенного расчета можно выбрать мотор ЗАЗ или аналог.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Отдельно уточняют, какой крутящий момент (Мкр) обеспечит подходящая трансмиссия.

Пример упрощенной схемы вычислений:

  • Мкр двигателя — 3,5 Кгс/м;
  • радиус колеса (Рк) — 0,75 м;
  • расчетный коэффициент (К) — соответствует усилию в точке контакта с трассой при прямом приводе — К=(1/Рк)*Мкр=(1/0,75)*3,5=4,67;
  • полная масса (Нп) — с учетом потерь в редукторах увеличивается на 20% — 1200*1,2=1440 кг;
  • общее передаточное число (Пч) всех компонентов трансмиссии — составит Пч=Нп/К=1440/4,67=313.

Эксперты рекомендуют делать точный расчет с минимальной скоростью движения 1 км/ч при частоте вращения коленвала 1000 об/мин.

Как сделать ходовую часть

Сложное изготовление компенсируют преимущества независимой схемы подвески.

Такое оснащение повышает комфорт при передвижении по пересеченной местности на шинах низкого давления.

Допустимо применение рамы старого автомобиля (мотоцикла). Новую силовую конструкцию создают из стальных труб. Герметичную нижнюю часть корпуса, сваренную из листового металла, можно использовать в качестве несущего элемента силового каркаса.

Инструкция по сборке гусеничного вездехода

Производители кит-комплектов и отдельные мастера предлагают подробное описание сборки вездеходов на гусеничном ходу. Это один из самых сложных вариантов для самостоятельного изготовления.

Для работы понадобятся следующие детали:

  1. Кузов. Его вырезают из металла по нужным параметрам или берут за основу вазовский.
  2. Листы металла.
  3. Двигатель, коробка передач, мосты, руль, рычаги и другие узлы ходовой части.
  4. Тормозные колодки или дисковые системы.
  5. Сиденья для салона, сделанные своими руками, или взятые от других автомобилей.
  6. Колеса и ступицы.
  7. Траки, клыки для гусениц, транспортерная лента.
  8. Уголок.
  9. Профилированная труба и др.

Последовательность работ следующая:

  1. Собирают ведущий мост, размещая редуктор и планетарный механизм.
  2. Устанавливают двигатель на раму.
  3. Соединяют мотор с ведущими колесами установкой трансмиссионной передачи.
  4. Надевают на механизмы корпус вездехода.
  5. Собирают гусеницу из траков и клыков на основе транспортерной ленты.

Снегоболотоход

Эти вездеходы с герметичным корпусом способны плавать, передвигаться по болоту, снегу, пересеченной местности. Они бывают на колесном, гусеничном и комплексном колесо-гусеничном ходу. Для колес используют шины низкого давления.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Нефтяники, газовики, МЧС передвигаются на вездеходах заводской сборки. Охотники и рыбаки покупают готовые кит-комплекты, строят по предложенным другими изобретателями чертежам или придумывают сами конструкции амфибий и собирают самодельные агрегаты. В работе используют автомобильные комплектующие, двигатель Лифан.

Легкий и проходимый вариант

Для похода на рыбалку или за грибами нужен маленький, недорогой, но проходимый вездеход. Для этого в конструкции облегчают заднюю ось, используют укороченную базу. На основе мотоблока строят мотовездеход.

Большей мощностью обладают самодельные снегоболотоходы с автомобильным китайским или вазовским двигателем, с коробкой передач и другими узлами трансмиссии, изготовленными на предприятиях отечественного автопрома.

Основные критерии, по которым выбирают мини-вездеход:

  1. Проходимость.
  2. Мощность.
  3. Плавучесть.
  4. Грузоподъемность.
  5. Нагрузка на почву.

Вездеходы со спальным местом

Чтобы исключить самостоятельное изготовление сложного корпуса, применяют фабричное изделие. Брутальность ВАЗ 2109 на гусеничном ходу дополнена его отличной проходимостью и комфортностью салона. Штатная трансформация спинок передних сидений позволяет создать 2 полноценных спальных места. В багажнике останется достаточно места для груза.

Чертежи и схемы

В интернете опубликованы материалы для сборки крупных вездеходов:

  • «Мишутка»;
  • «Сокол»;
  • «Пелец».

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Модель «Петрович» выпускают серийно. Но производитель не скрывает схему размещения компонентов. Изучение фабричной конструкторской документации упростит создание комплекта чертежей самоделки.

Изготовление в домашних условиях

Надо уточнить, какие приготовления нужны дополнительно. Кроме формулировки критериев, выполнения чертежей и создания списка деталей, понадобится соответствующее помещение. Выполнять рабочие операции на открытом воздухе без перерыва не позволят погодные условия.

Оснащение домашней мастерской должно соответствовать особенностям технологических операций.

Кроме приобретения сварочного аппарата, придется освоить создание качественных швов. Выполнение отдельных операций можно поручить опытным специалистам.

Как крепить гусеницы

Простейший вариант — шины с обрезанными бортами. Цельные изделия отличаются высокой прочностью, минимальной стоимостью. Однако для надежного закрепления лучше применить конструкцию из транспортерной ленты либо составную гусеницу из траков. Фиксация рабочего положения обеспечивается специальными ограничителями — клыками.

Рекомендации

В некоторых случаях кузов машины не меняют. Однако придется поставить ободранные колеса большого диаметра, например от сельхозтехники.

На старых покрышках прорезают свежий протектор, чтобы улучшить проходимость и облегчить транспортное средство.

Установка 2-х жигулевских КПП вместо одной поможет сократить обороты и поднять усилие тяги. В качестве резины можно брать обычную транспортерную ленту подходящих габаритов.

Гусеничный вездеход: как сделать своими руками по чертежам с размерами

Вот еще несколько советов:

  • гусеничный движитель можно получить добавлением к ленте цепи втулочно-роликового типа;
  • ленту по краям прошивают леской с отступом 1 см (чтобы дольше служила);
  • альтернативный вариант — гусеница из покрышек от грузовика (а вот легковые покрышки использовать не рекомендуется);
  • особое внимание стоит уделить конструированию органов управления;
  • дизельный мотор экономичнее карбюраторного, но хуже запускается в холодные дни.
