В сегодняшней статье рассмотрим несколько интересных вариантов распиловочных станков по дереву, которые можно изготовить своими руками.
Распиловочный станок из электролобзика: вариант 1
Если у вас имеется в домашней мастерской ручной электролобзик, то нет необходимости покупать отдельно распиловочный лобзиковый станок, потому что его можно изготовить своими руками. И в сегодняшней статье мы рассмотрим один из вариантов.
Конструкция самодельного станка состоит из:
- стола;
- рамы;
- блока с подшипниками — направляющая для пильного полотна.
![Распиловочный станок по дереву: 5 вариантов для домашней мастерской Распиловочный станок по дереву: 5 вариантов для домашней мастерской](https://sdelairukami.ru/wp-content/uploads/2021/12/ice_screenshot_20211203-202453-300x153.jpeg)
Своим личным опытом изготовления и сборки распиловочного станка из лобзика поделился с нами автор YouTube канала plywoodworking.
Основные этапы работ
Для изготовления лобзикового станка автор использовал уже готовый стол для ручного фрезера. Однако его несложно сделать самостоятельно.
Обратите внимание: данном случае основная задача заключается в том, чтобы адаптировать существующий столик под электролобзик. Для этого необходимо будет просто заменить монтажную пластину.
Снимаем старую монтажную пластину, и по «образу и подобию» вырезаем деталь таких же размеров — из пластика, металла или фанеры.
![Распиловочный станок по дереву: 5 вариантов для домашней мастерской Распиловочный станок по дереву: 5 вариантов для домашней мастерской](https://sdelairukami.ru/wp-content/uploads/2022/01/ice_screenshot_20220104-140744-300x156.jpeg)
С внутренней стороны монтажной пластины необходимо сделать два параллельных бортика. Расстояние между ними должно соответствовать ширине опорной подошвы лобзика.
После этого высверливаем в монтажной пластине все необходимые крепежные отверстия.

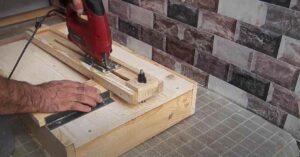

Устанавливаем пластину на свое место и прикручиваем к столу. Снизу крепим электролобзик. Через отверстие вставляем пильное полотно.
![Распиловочный станок по дереву: 5 вариантов для домашней мастерской Распиловочный станок по дереву: 5 вариантов для домашней мастерской](https://sdelairukami.ru/wp-content/uploads/2022/03/ice_screenshot_20220324-080723-300x156.jpeg)
На следующем этапе изготавливаем из фанеры раму.
Дополнительно из куска фанеры изготавливаем опорную поверхность для подшипников, после чего устанавливаем сами подшипники: упорный и прижимные (по бокам). В результате получилась направляющая для пильного полотна.
В завершении останется только прикрепить раму к столу, а также установить и отрегулировать положение направляющей. Самодельный лобзиковый станок готов!
Видео по теме
Подробно о том, как самостоятельно собрать распиловочный станок из лобзика, показано ниже — в авторском видеоролике.
![Распиловочный станок по дереву: 5 вариантов для домашней мастерской Распиловочный станок по дереву: 5 вариантов для домашней мастерской](https://i.ytimg.com/vi/EQT1FhxbF3M/maxresdefault.jpg)
Распиловочный станок из электролобзика: вариант 2
В некоторых ситуациях намного удобнее распиливать деревянные заготовки с помощью электролобзика, когда он закреплен неподвижно.
В сегодняшней статье расскажем, как сделать простой распиловочный станок своими руками.
Благодаря компактным размерам и креплению в нижней части конструкции, самодельный станок можно крепить к любой горизонтальной поверхности, а не только к рабочему столу.
А если в станке нет необходимости, его можно просто убрать на полку.
Необходимые материалы:
- листовой металл;
- строительный уголок;
- болты с гайками;
- круглый пруток;
- профильная труба.
Своим личным опытом изготовления и сборки распиловочного станка поделился с нами автор YouTube канала WEAREX Ideas.
Основные этапы работ
Вырезаем прямоугольную пластину из листового металла. Размеры пластины — 25х30 см (вы можете использовать другие размеры). Размечаем заготовку и высверливаем четыре отверстия. Затем между отверстиями вырезаем пазы для установки параллельного упора.
Далее необходимо будет изготовить крепление — самодельную мини струбцину. Отрезаем пластину из листового металла, предварительно высверлив в ней отверстие, и отрезок уголка. Свариваем заготовки вместе.
В том месте, где просверлено отверстие, нужно приварить направляющую гайку. Вкручиваем в нее болт или резьбовую шпильку. Привариваем вороток из стального круглого прутка.
На следующем этапе высверливаем в основании отверстия для крепления электролобзика и под пильное полотно. Привариваем к основанию станка мини струбцину и крепим лобзик.
Крепим основание к рабочему столу или любой другой горизонтальной поверхности. Из профильной трубы изготавливаем параллельный упор. Крепим его к основанию, фиксируем барашковыми винтами.
В завершении останется только установить пильное полотно по дереву или металлу — в зависимости от того, какой материал будете пилить.
Видео по теме
Подробно о том, как изготовить распиловочный станок из электролобзика, можно посмотреть в авторском видеоролике ниже.
![Распиловочный станок по дереву: 5 вариантов для домашней мастерской Распиловочный станок по дереву: 5 вариантов для домашней мастерской](https://i.ytimg.com/vi/nDFMNvMMBbc/maxresdefault.jpg)
Распиловочный станок из электролобзика: вариант 3
Готовы к экспериментам? В сегодняшней статье расскажем, как своими руками собрать распиловочный станок из лобзика. Только вот ножовочное полотно будем использовать от ручной ножовки по металлу.
Самоделку можно использовать для распиловки фанеры, ДВП и ДСП, а также металлических заготовок — в частности, для деталей из алюминия и латуни.
Своим личным опытом изготовления самодельного распиловочного станка из электролобзика поделился с нами автор YouTube канала Mistry MakeTool.
Необходимые материалы:
- фанера толщиной 20 мм;
- деревянные бруски;
- ножовочное полотно от ножовки по металлу;
- длинный болт с гайками;
- подшипники;
- металлическая полоса.
Самодельный распиловочный станок пригодится в тех случаях, когда нет возможности купить ленточную пилу или лобзиковый станок.
Основные этапы работ
Первым делом частично разобрать электролобзик. А точнее — необходимо открутить опорную «подошву».
Прикладываем ее к вырезанному по размеру листу фанеры (рабочем столу), делаем разметку и сверлим отверстия под саморезы.
Дополнительно прорезаем паз для ножовочного полотна. Потом прикручиваем «подошву» к лобзику и прикручиваем его снизу рабочего стола.
Теперь самое время изготовить основание. Отрезаем еще один кусок фанеры (такого же размера, что и рабочий стол), прикручиваем к нему стойки из деревянных брусков. По краям рабочего стола надо будет закрепить уголки. Потом соединяем все вместе.
Отпиливаем три деревянных бруска и скрепляем их вместе, чтобы получилась П-образная рамка.
Вверху сверлим отверстие и вклеиваем в него удлиненную гайку, предварительно высверлив в ней резьбу. Затем приклеиваем стальную шайбу.
Край ножовочного полотна нужно сделать таким же, как и на пилке для лобзика. Фиксируем полотно в лобзике.
Устанавливаем П-образную рамку (крепим ее к рабочему столу), и с помощью болта фиксируем второй край ножовочного полотна.
В завершении останется только изготовить и установить блок с направляющими подшипники, которые будут удерживать полотно по бокам.
Видео по теме
Подробно о том, как собрать своими руками распиловочный станок из электролобзика, можно увидеть в авторском видеоролике ниже.
![Распиловочный станок по дереву: 5 вариантов для домашней мастерской Распиловочный станок по дереву: 5 вариантов для домашней мастерской](https://i.ytimg.com/vi/E9QIEMAzyyo/maxresdefault.jpg)
Распиловочный станок по дереву из бензопилы
Используя электродвигатель и шину с цепью от бензопилы, можно сделать своими руками распиловочный станок по дереву.
Первым делом устанавливаем на вал двигателя переходник с звездочкой для цепи. К корпусу надо прикрепить пластину для крепления шины.
После этого устанавливаем шину и надеваем на нее цепь. Проверяем, как все работает. Если нормально, то можно двигаться дальше.
Рекомендуем вам прочитать, как самостоятельно собрать отрезной станок из болгарки и металлолома.
Отрезаем металлическую пластину квадратной формы (она будет служить площадкой для электродвигателя), и привариваем к ней круглую трубку из металла.
По краям трубки крепим корпусные подшипники. После этого надо закрепить электродвигатель на площадке, предварительно просверлив в ней крепежные отверстия.
Основные этапы работ
На следующем этапе из уголка автор сваривает станину станка. Крепим к ней корпусные подшипники с площадкой, на которой расположен электродвигатель. Дополнительно нужно установить газлифт.
Далее автор изготавливает рабочий столик, и приваривает его к станине. Из уголка делаем упор для заготовок.
В завершении останется только сделать и закрепить ручку из профильной трубы. На ней будет находиться кнопка включения/выключения двигателя.
Видео по теме
Подробнее о том, как сделать распиловочный станок по дереву, смотрите на видео ниже. Идеей поделился автор YouTube канала Sek Austria.
![Распиловочный станок по дереву: 5 вариантов для домашней мастерской Распиловочный станок по дереву: 5 вариантов для домашней мастерской](https://i.ytimg.com/vi/e58bc7LxmQQ/hqdefault.jpg)
Распиловочный станок на базе электрической пилы
В данном обзоре мастер показывает, как своими руками изготовить распиловочный станок на базе электропилы. Основное назначение этого самодельного приспособления — распиловка небольших веток на дрова.
Процесс изготовления самоделки несложный. Нужно будет сделать стол, закрепить электропилу и правильно организовать рабочее место.
Сначала необходимо будет определиться с размерами самого стола и нарисовать хотя бы приблизительный чертеж. Затем отрезаем заготовки требуемой длины.
Рекомендуем также прочитать статью: как из электро- или бензопилы сделать своими руками инструмент для резки металла.
Первым делом свариваем раму, к которой будет прикручиваться столешница (можно использовать фанеру, OSB или мебельный щит). Затем изготавливаются металлические ножки.
Основные этапы работ
На следующем этапе необходимо приварить ножки к раме, выставив их немного под углом. Это обеспечит столу дополнительную устойчивость.
Далее при помощи двух перфорированных металлических уголков автор крепит шину пилы на уровне рамы. Предварительно к уголкам надо приварить шестигранные гайки.
После этого автор приваривает к раме стойку из профильной трубы. Затем с помощью двух перфорированных металлических пластин закрепляется верхняя часть шины электропилы.
Из деревянных брусков и отрезков доски автор делает защиту, которая надевается на край шины.
Управление (включение и выключение) электрической пилой будет осуществляться с помощью ножной педали. Это очень удобно.
На последнем этапе останется только организовать систему подачи масла. Для этого автор использует гибкий тонкий шланг и пластиковые бутылки.
Видео по теме
Подробнее о том, как своими руками изготовить простой распиловочный станок на основе электрической пилы, можно посмотреть на видео.
