Как из старого смартфона сделать проектор своими руками

Простейший проектор

Если читатель является обладателем смартфона или планшета с ярким экраном и разрешением, близким к FULL HD, а также мечтает о просмотре фильмов на большом экране, он может попробовать сделать простейший аппарат из коробки, линзы и своего гаджета. Коробка-корпус должна быть в любом поперечном сечении больше гаджета, а линза по диаметру соизмерима с размерами его экрана. Но от ее фокусного расстояния будет зависеть расстояние до экрана. Идея проста:

• в коробке вырезается отверстие под линзу;
• внутрь помещается гаджет, который можно приблизить или отдалить от линзы.

Гаджет устанавливается в оправку, которую удобно перемещать в коробке. Для оправки вполне подходящей заготовкой может служить другая коробка с меньшими размерами. Отражение света от стенок коробок должно быть минимальным. Для этого лучше всего обклеить поверхности черной бархатной бумагой для аппликаций. Либо покрасить черной матовой краской. Вместо краски можно применить густой черный обувной крем. Лучше всего проложить между стенками коробок направляющие, особенно при использовании бархатной бумаги. Они предохранят покрашенные поверхности от протирания.

Вот и весь проектор. Детали его смотрим на изображениях ниже.

Из чего делается простейшее проекционное устройствоОкрашенная коробка-корпусЛинза прикладывается к корпусу и обводится карандашом.
По линии от карандаша острым ножом вырезается отверстие.
В отверстие вставляется линза, которая приклеивается по контуруИз коробки с меньшими размерами делаем каретку для гаджетаПомещаем каретку внутрь коробки-корпуса и пользуемся проекторомИзображение на экране

Результат, который мы видим на экране, сильно зависит от размеров изображения на нем. Если размер уменьшить, яркость и четкость кадра улучшатся. Качество изображения в этом простейшем проекционном устройстве на уровне «это лучше, чем ничего». Но причина этого очевидна – необходима более высокая яркость источника изображения и дополнительная оптика.

Качественный самодельный проектор

Далее расскажем, как сделать проектор своими руками, соблюдая все требования. Начинать надо с разборки гаджета. Он разбирается с сохранением своей работоспособности так, чтобы жидкокристаллическая матрица экрана была доступна для просвечивания посторонним источником света. Если вы не можете этого сделать, значит, сборка такого проектора не для вас.

Используемые детали:

1. плата источника питания светодиода;
2. светодиод 100 Вт (преимущество имеет источник света с минимальными размерами);
3. плата источника питания вентиляторов;
4. плата управления вентиляторами;
5. промежуточная линза;
6. выходной объектив;
7. пульт управления гаджетом через Wi-Fi;
8. две промежуточные линзы Френеля;
9. жидкокристаллическая матрица от гаджета.

Разобранный гаджетСветодиод, смонтированный на радиатореЗаготовка корпуса проектораМонтаж радиатора в корпусеМонтаж первой линзы ФренеляДемонстрация эффективности линзы Френеля.
Промежуточная линза размещается между светодиодом и линзой Френеля для того, чтобы уменьшить потери светаЖидкокристаллическая матрица ставится с охлаждающим зазором на первую линзу ФренеляВторая линза Френеля накладывается на жидкокристаллическую матрицу для согласования светового потока с объективомКаретка с объективом для регулирования фокусировкиПояснения относительно искажения проекции изображения на экранеУстранение искажений проекции подвеской матрицы с линзами с отклонением по горизонтали и вертикали

И вот результат проделанной работы. Расстояние до экрана 4 метра, диагональ кадра на экране 100 дюймов. Все хорошо видно.

Работа проектора

Устраивайтесь поудобнее — как сделать проектор из телефона

Если вы всегда хотели проектор, но никак не соберётесь с покупкой, выход есть! Не спешите отказываться от мечты о домашнем мини-кинотеатре. Попробуйте изготовить проектор для телефона своими руками.

Инструменты и материалы

Прежде всего следует заметить, что самодельное устройство не способно обеспечить идеальное качество изображения. Конечно же, существуют способы максимального улучшения картинки, однако на кардинальные перемены рассчитывать не приходится. Но в любом случае определяющим фактором будет грамотный подбор расходных материалов и необходимых инструментов. Бюджетные способы создания вариантов мультимедийного устройства для вывода картинки на большой экран предусматривают использование в качестве основы смартфона или же ноутбука.

Если речь идет о просмотре художественных фильмов, то, скорее всего, качество будет вполне удовлетворительным. Чтобы своими силами в домашних условиях сконструировать самый простой проектор, потребуются:

• нож малярный или же канцелярский;
• карандаш (многие рекомендуют использовать именно строительные карандаши для разметки);
• непосредственно сам источник сигнала (картинки);
• увеличительное стекло (линза);
• скрепки канцелярские;
• изолента или обычный скотч;
• коробка из картона.

Естественно, данный перечень может изменяться и дополняться в каждой конкретной ситуации. К примеру, можно собрать примитивный самодельный кинопроектор без установки лупы.

Для начала разберем принцип работы оборудования такого плана. Основные конструктивные элементы — линзы и линза. Именно от них зависит качество распределения светового потока на большом экране. Главное — установить правильный угол. При отсутствии исходных технических данных относительно объектива и объективов правильное расстояние между элементами может быть установлено методом проб и ошибок.

Источником изображения в нашем случае является жидкокристаллическая матрица. Можно использовать как деталь от монитора, так и от смартфона. В первом случае изображение будет намного четче и лучше в целом, потому что площадь матрицы имеет решающее значение. Оптимальный вариант — развертка FullHD — 1920 x 1080 пикселей.

Значительную роль играет яркость проекционной лампы. Чем он ярче, тем большую площадь покрывает на выходе. Проще говоря, это мера окончательного размера экрана.

Использование устройства для просмотра слайдов

Если у вас есть готовое устройство, которое не используется, сделать домашний проектор с хорошим качеством изображения не составит труда. В этом случае все откалибровано и нет необходимости настраивать изображение, что упрощает использование. Во время сборки следуйте этим инструкциям:

1. Прежде всего, найдите планшет с экраном, максимально приближенным по размеру к окну проектора. Вы можете купить б / у модель в ветхом корпусе, главное, чтобы дисплей был исправен и работал нормально, остальное значения не имеет.
2. Снимать экран нужно осторожно, здесь важно действовать осторожно, чтобы не деформировать матрицу и не повредить разъемы. Вам понадобится карта, поскольку она управляет экраном и может использоваться для подключения к смартфону, ноутбуку или другому устройству. Или вы можете получить сигнал на планшете и смотреть интернет-фильмы.
   Будьте осторожны при снятии матрицы.
   Первый слой (слегка загнутый) — непрозрачная пленка, под ней сама матрица.
3. Снятую матрицу нельзя класть на стекло; куски из любого подходящего материала необходимо подогнать так, чтобы между поверхностями оставался зазор 5 мм. Он необходим для охлаждения, так как при длительной эксплуатации будет выделяться тепло, которое необходимо отводить. Самый простой способ — поставить компьютерный кулер на бок.
   Для охлаждения перед пространством между экраном и проектором ставится вентилятор.
4. Для нормальной работы достаточно выбрать высоту расположения и расстояние от стены, часто прибор имеет возможность регулировки, что еще больше упрощает процесс.

Существуют небольшие слайд-проекторы, поэтому подобрать подходящую модель для вашего смартфона несложно. В этом случае разбирать гаджет не нужно, достаточно пропустить его через небольшую прокладку, чтобы избежать перегрева.

Тематическое видео:

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора, нужно соблюдать следующие простые меры:

• Удалите все трещины и щели в корпусе проектора, через которые может проникнуть излишний свет.
• Установите на мониторе максимальную яркость и контраст — это улучшит качество изображения.
• Покрасьте внутреннюю часть своего домашнего проектора в черный цвет. По возможности, лучше всего сверху обклеить черной бархатной тканью, чтобы минимизировать отражение света от стен. покрасьте стены в черный цвет

Кроме того, на качество вещания проектора также влияют внешние факторы. Чтобы изображение хорошо воспринималось, в светлое время суток окна следует прикрывать шторами, а ночью просто отключать все источники света. Помните, что чем меньше расстояние от экрана, тем лучше качество изображения на нем. Важен и сам экран — желательно иметь однородную однотонную поверхность со спокойными цветами.

Конечно, такой проектор не сравнится качеством с дорогим оборудованием. Но вот несколько советов, которые помогут сделать изображение более чётким и ясным:

• установите яркость экрана смартфона на максимум;
• повесьте напротив проектора белую простынь или ватман;
• ещё раз попробуйте поиграть с расстоянием между смартфоном и линзой. Не забывайте, что даже один миллиметр может значительно повлиять на качество картинки.

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

Блок-схема слайдпроектора

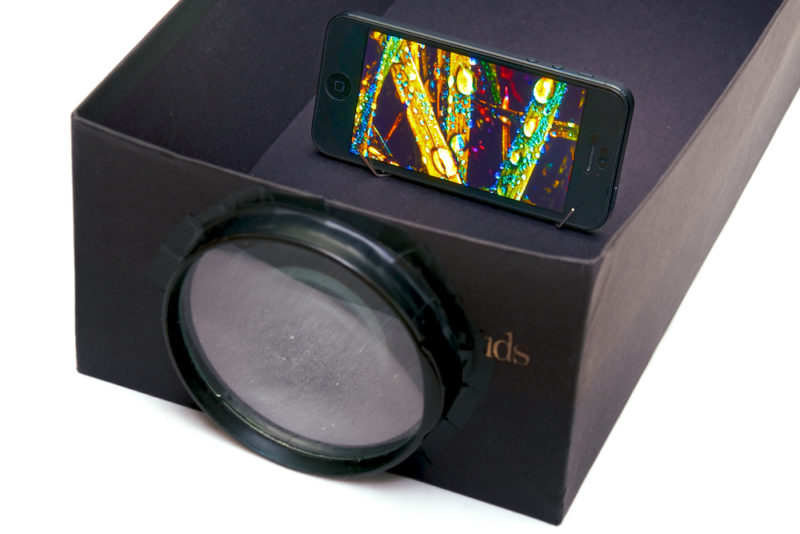

Простейший проектор из смартфона

Проектор из коробки, ориентированный на телефон, относится к разряду домашних самоделок, которые нетрудно выполнить самому. Чтобы каждому читателю было понятно, как сделать проектор из телефона, мы приводим пошаговый алгоритм изготовления, сопровожденный фотографиями процесса. Чтобы изготовить самодельный видеопроектор, понадобится простейший набор инструментов, состоящий из старой коробки из-под обуви, лупы с 10-кратным увеличением, острого ножа, карандаша для разметки, изоленты и смартфона.

В качестве увеличительного стекла используйте стандартную лупу или линзу Френеля, которую можно приобрести в любом магазине бытовых товаров.

1. Аккуратно вырезаем окно для линзы, предварительно определив центр на торце коробки — это очень важный этап, потому что лупа должна стоять строго по центру.


2. Теперь необходимо закрепить линзу в сделанном отверстии — для этого пригодится изолента, но можно для надежности и эстетического восприятия использовать другие варианты: силикон или прочный клей.

3. Когда делается проектор из смартфона, то основная задача — правильно установить подставку из прочного картона для телефона. Передающее устройство должно размещаться в определенном месте коробки, крепиться жестко, чтобы изображение на экране не дергалось.
4. В комнате надо задернуть шторы, выключить все источники света, и в темноте сделать тестирование — определить нужное место размещения устройства, чтобы изображение на экране было четким.

5. Теперь на смартфон надо установить специальное приложение, которое будет переворачивать изображение, т. к. линза при проецировании разворачивает картинку на 1800. Сделать это легко — в строке поисковика наберите «приложение для поворота экрана на смартфоне» и выбирайте любое на ваш вкус.
6. Теперь не менее важный момент — надо проделать с обратного торца от линзы внизу небольшое отверстие, чтобы подключать зарядное устройство для смартфона.


Самодельный проектор для домашнего кинотеатра готов, теперь проверяем его работу, определяем конкретное место размещения и приглашаем членов семьи на просмотр видеосюжетов. В помощь мастерам есть отличное видео.

В последнее время мы часто смотрим понравившиеся фильмы на экране своих смартфонов. Нам не хочется искать и скачивать фильмы для просмотра на телевизоре. Однако есть простой и не затратный способ как превратить свой смартфон в настоящий проектор и смотреть любимые фильмы на большом «экране»: стене или даже потолке!

Для того, чтобы сделать проектор для смартфона нам понадобится совсем немного вещей: крепкая обувная коробка или подобная ей, скотч, канцелярский нож и лупа. На лупе остановлюсь подробнее. Желательно найти большую советскую лупу — такие лупы еще в избытке у наших бабушек и дедушек. Если здесь вам не повезло, то отправляйтесь в магазин: сейчас есть возможность купить относительно недорого лупы приличного качества, только не гонитесь за откровенной дешевизной.

На торце коробке по центру тщательно размечаем и аккуратно вырезаем отверстие под диаметр лупы. Если коробка внутри белая, то ее лучше всего окрасить внутри в темный цвет или обклеить темной бумагой.

Электроника для самоделок вкитайском магазине.

Теперь в получившемся отверстии необходимо аккуратно закрепить лупу. Используйте скотч или подходящий клей. Работайте аккуратно: не заклейте стекло скотчем или не запачкайте клеем.

Теперь необходимо подготовить место для установки смартфона. Используйте плотный картон и скотч. Следите за тем, чтобы угол наклона экрана смартфона был оптимальным и изображение целиком попадало на линзу. Ориентируйтесь на фото ниже.

Окончательную установку телефона делайте согласно следующей процедуре. В темном помещении перемещайте телефон внутри коробки и изменяйте угол наклона до тех пор, пока не добьетесь резкого и качественного изображения на стене.

Осталось только сделать отверстие в коробке для вывода провода зарядки для смартфона и закрыть коробку.

Важно: проблемы с которыми вы можете столкнуться при создании проектора:

• низкое качество изображения — пытайтесь отрегулировать положение смартфона внутри коробки.
• проектор совсем не работает — возможно вы использовали неподходящую лупу, попробуйте использовать другу.
• изображение вверх ногами — для правильной ориентации изображения используйте на смартфоне одно из мобильных приложенией, например, — Ultimate Rotation Control.

• не забудьте поставить на максимум яркость экрана смартфона.
• просмотр фильмов с использованием проектора проводите только в очень темной комнате, иначе яркости экрана смартфона будет недостаточно.

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более «гуманные» способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

• Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла. Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

Корпус для установки ноутбука или планшета

• При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии. Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне.

• В стенке напротив сделайте отверстие для монитора ноутбука. Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

• Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой.

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор из устройства для просмотра слайдов

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала. В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

• Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется. Демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную осторожность, чтобы не повредить хрупкий элемент.

• Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
• Поместите матрицу на стекло с зазором между ними около 5мм. Установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

• Установите напротив зазора вентилятор, в данном случае используется кулер. Установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

Установка зеркала на ось электромотора

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

Самодельный лазерный проектор в сборе

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно.  Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

Гобо-проектор
Объектив и механизм смены слайдов
Кулер для охлаждения устройства

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Проектор из коробки и лупы

Это самый простой, но вполне эффективный способ сделать домашний кинотеатр. Такие конструкции продаются даже на AliExpress за 100–200 рублей — но мы уже твёрдо решили сделать проектор самостоятельно. Вам потребуется:

Если лупа будет не по центру, мы рискуем получить перекошенное изображение

Лупа в отверстии должна держаться очень прочно

Один из краёв совпадает с краем куска пенопласта

Теперь кусок пенопласта похож на квадратную скобку

Главная сложность кроется в том, что вы не видите, по каким границам вырезаете

Получившийся держатель плотно зафиксирует ваш смартфон

При прохождении через линзу изображение переворачивается вверх ногами. Это не проблема — скачайте одно из приложений, которое позволит зафиксировать нужное вам положение экрана, например, Ultimate Rotation Control.

Экран для проектора своими руками

Экраном для проектора может служить лист ватмана или белая натянутая ткань. Из-за того, что у самодельных устройств световой поток слабый, смотреть воспроизведение следует в абсолютно тёмной комнате, а проектор ставить недалеко от экрана.

Советы мастеров

Для людей, которые обладают достаточными навыками, подкрепленными знаниями, и собираются самостоятельно изготовить проектор в домашних условиях, есть ряд рекомендаций от мастеров, которые имеют опыт в подобном производстве.

1. Чтобы при изготовлении простейшего проектора увеличить размер проецируемого изображения и улучшить его качество, рекомендуется вместо смартфона использовать ноутбук или планшет. Также можно аналогичным образом собрать проектор и из ЖК-монитора, что позволит еще больше улучшить изображение на выходе. Но при этом нужно будет увеличить размеры коробки и подобрать соответствующую линзу.
2. Повысить четкость изображения на экране можно, если внутренние стенки коробки будут черного цвета.
3. Для 3D проектора голографическую пирамиду можно изготовить самостоятельно, склеив ее, например, из отдельных частей, вырезанных из футляров для компакт-дисков.
4. Чтобы избежать перегрева матрицы из планшета, при изготовлении такого прибора необходимо установить дополнительный вентилятор. Он обеспечит постоянную подачу свежего воздуха под основание матрицы. Крепят вентилятор скотчем или изолентой.

На многочисленных сайтах Интернет-сообщества приведено большое количество самых разнообразных конструкций, изготовленных из подручных материалов (которые без труда можно найти в любом жилище) с инструкциями и отзывами людей, воспользовавшихся советами. Ну а целесообразность и экономическую обоснованность подобных поделок каждый определяет самостоятельно, исходя из собственных возможностей и умений.

В завершении следует обратить внимание, что аккуратно собранный и правильно отрегулированный проектор позволит получить достаточно качественное изображение на экране, расположенном на расстоянии 4-х метров от аппарата. При этом диагональ кадра на выходе составит 100″. Это вполне приемлемое решение если не для просмотра видео в максимальном разрешении, то, как минимум, для совместного семейного времяпровождения за интересным фильмом.
