Как сделать двухканальный мебельный шаблон для сверления отверстий

Если вам нужно быстро и надежно соединить деревянные заготовки между собой, можно воспользоваться технологией «косой шуруп».

Для этого нам потребуется изготовить самодельный кондуктор, который ещё называют мебельным шаблоном, так как он часто используется при сборке мебели.

Для изготовления самодельного приспособления нам потребуются следующие материалы:

  • деревянный брусок
  • металлическая трубка — алюминиевая, латунная или медная.

Идеей этой самоделки поделился автор YouTube канала M3b3dina.

Как сделать двухканальный мебельный шаблон для сверления отверстий Читайте также: Полезная штука для мастерской — самодельный держатель для наждачной бумаги

Возможно, вам интересно будет прочитать, как сделать удобный слесарный зажим для домашней мастерской и гаража.

Основные этапы работ

Первым делом необходимо будет изготовить корпус мебельного шаблона. Отпиливаем от деревянного бруска кусок подходящей длины.

Как сделать двухканальный мебельный шаблон для сверления отверстий

Подготавливаем две металлических трубки. Они должны быть одинакового размера. Внутренний диаметр трубок должен соответствовать диаметру используемого сверла.

Как сделать двухканальный мебельный шаблон для сверления отверстий

Как сделать двухканальный мебельный шаблон для сверления отверстий Читайте также: Простейший кондуктор для сверления отверстий под шканты

В деревянном бруске сверлим два продольных отверстия, расположенных параллельно друг другу.

В эти отверстия вставляем металлические трубки. Желательно «посадить» их на клей. На следующем этапе делаем разметку и отрезаем часть деревянного бруска под углом.

Как сделать двухканальный мебельный шаблон для сверления отверстий

Обратите внимание: угол вы можете сделать любой, какой вам нужен.

После этого необходимо будет сделать прижимную площадку на наружной части корпуса самоделки.

Как сделать двухканальный мебельный шаблон для сверления отверстий Читайте также: Самодельная F-образная струбцина, только без ручки

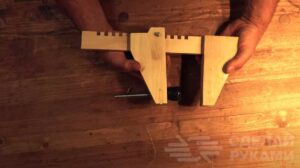

Для фиксации мебельного шаблона к поверхности заготовки, в которой нужно просверлить отверстия, используется струбцина.

Как сделать двухканальный мебельный шаблон для сверления отверстий

Как своими руками изготовить самодельный двухканальный кондуктор для сверления отверстий под «косой шуруп», показано на видео ниже.
