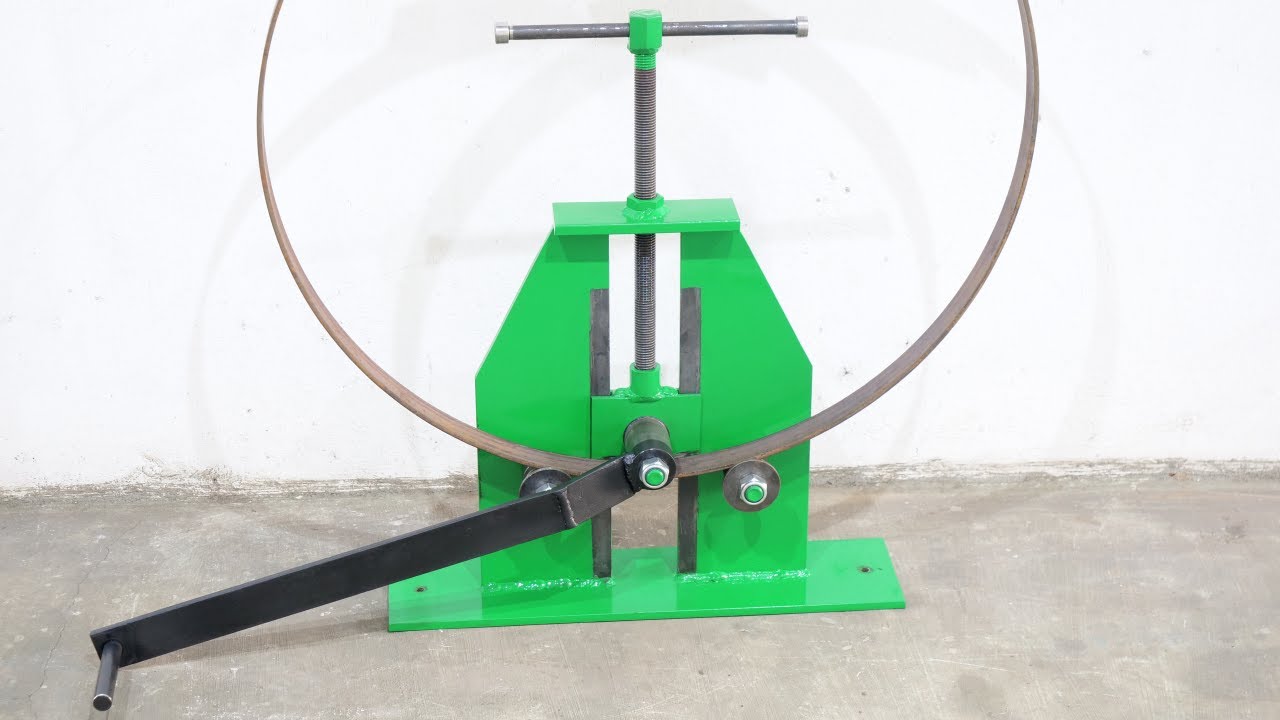

Как сделать гибочный станок для изготовления колец

При помощи этого самодельного станка можно изготавливать кольца из профильной трубы, стальной полосы или круглого и квадратного прутка.

Конструкция представляет собой роликовый гибочный станок, в котором деформация заготовок происходит за счет придавливания прижимным роликом и прокатывания по кругу с помощью рукоятки.

Необходимые материалы:

  • листовой металл;
  • подшипники;
  • болты с гайками;
  • стальная полоса.

Своим личным опытом изготовления и сборки гибочного роликового станка поделился с нами автор YouTube канала Diamleon Diy Builds.

Основные этапы работ

Как сделать гибочный станок для изготовления колец Читайте также: Как для частного дома сделать канализацию без откачки

Из толстого листового металла вырезаем две пластины, которые будут выступать в качестве стоек.

Как сделать гибочный станок для изготовления колец

Высверливаем в заготовках по одному отверстию Вставляем в них болты и обвариваем со стороны головки.

Как сделать гибочный станок для изготовления колец

Как сделать гибочный станок для изготовления колец

Вырезаем еще одну пластину металла, которая будет использоваться в качестве основания. Нужно приварить к ней две стойки.

На болты надеваем по три подшипника и по одной шайбе большого диаметра. Фиксируем гайками.

Как сделать гибочный станок для изготовления колец

На следующем этапе их двух квадратных пластин свариваем подвижную площадку, которая будет перемещаться вверх-вниз по направляющим стойкам.

Привариваем к ней болт для установки прижимного ролика. Сверху привариваем втулку с резьбовой шпилькой.

Как сделать гибочный станок для изготовления колец

На другой конец ходового винта надеваем металлическую пластину и привариваем к ней гайку.

Как сделать гибочный станок для изготовления колец

Далее накручиваем еще две гайки, обвариваем их и зачищаем. Высверливаем отверстие для установки воротка.

Сборка приспособления

Устанавливаем подвижную площадку между направляющими. Пластину на ходовом винте привариваем к верхней части стоек.

Как сделать гибочный станок для изготовления колец

Как сделать гибочный станок для изготовления колец

Из длинного болта и шестигранной гайки изготавливаем вороток. Вставляем его в отверстие, которое мы просверлили ранее на конце резьбовой шпильки.

Как сделать гибочный станок для изготовления колец

Как сделать гибочный станок для изготовления колец

В завершении останется только изготовить прижимной ролик из стального кругляка. Привариваем к нему рукоятку.

Ролик надеваем на болт, приваренный к подвижной площадке. Фиксируем гайкой с прессшайбой.

Как сделать гибочный станок для изготовления колец

Видео по теме

Пошаговый процесс создания гибочного станка можно посмотреть в авторском видеоролике ниже. Как вам такая самоделка? Напишите в комментариях.
