Как сделать гибочный станок для стального прутка

В этой статье расскажем, как сделать своими руками простой гибочный станок, который можно использовать для сгибания арматуры, проволоки и стального прутка. Идеей поделился автор YouTube канала George Kosilov.

Конструкция гибочного станка очень простая, состоит из основания и ручки-рычага.

Первым делом отрезаем необходимое количество заготовок из металлической полосы шириной 50 мм и шириной 25 мм.

После этого сверлим делаем разметку, и на сверлильном станке сверлим в заготовках отверстия.

Как сделать гибочный станок для стального прутка Читайте также: Быстрозажимные тиски из профтрубы 40*40 мм

Как сделать гибочный станок для стального прутка

Чтобы точно просверлить отверстия во всех заготовках, можно соединить их в одну пачку (отдельно полосы шириной 50 мм и отдельно полосы 25 мм), и зафиксировать каплями сварки.

Как сделать гибочный станок для стального прутка

Рекомендуем также прочитать статью: как быстро округлить квадратные деревянные рейки с помощью ручного фрезера.

Основные этапы работ

На следующем этапе автор зафиксировал пачку из отрезков полосы шириной 50 мм с помощью электрозаклепок.

Как сделать гибочный станок для стального прутка Читайте также: Пеногенератор для чистки салона или мойки авто из огнетушителя

В просверленные отверстия устанавливаются «пальцы», изготовленные из штока от амортизатора.

Как сделать гибочный станок для стального прутка

Далее отрезаем кусок круглой стальной трубы, и на одном из концов заготовки вырезаем продольный паз.

Вставляем в него пачку из отрезков полосы 25 мм, и обвариваем. В одно из ранее просверленных отверстий устанавливаем «палец».

Как сделать гибочный станок для стального прутка

Как сделать гибочный станок для стального прутка Читайте также: Самодельная насадка на дрель для распиловки фанеры и досок

Как сделать гибочный станок для стального прутка

Зачищаем сварные швы болгаркой, после чего красим обе части самодельного приспособления. Соединяем детали вместе.

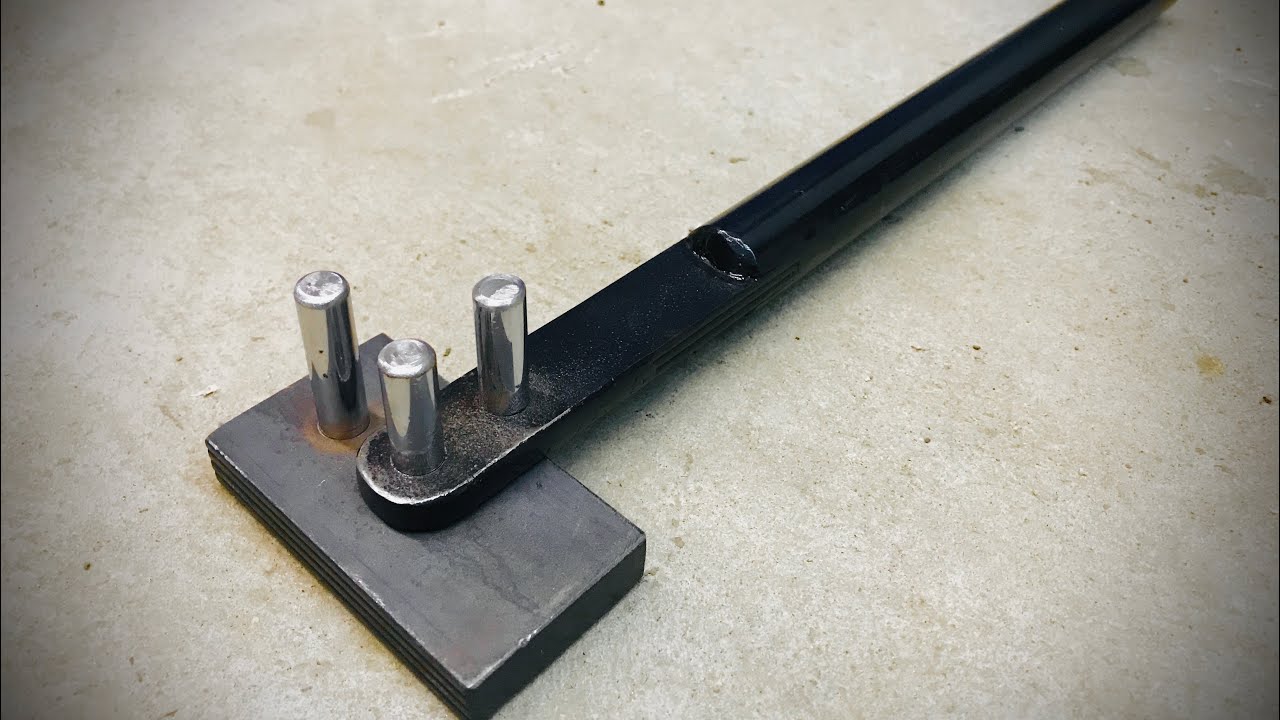

Зажимаем основание приспособления в слесарных тисках, устанавливаем ручку-рычаг, и самоделка готова к работе.

Используя дополнительно сменные насадки (из кусочков стальной трубы), можно изменять радиус изгиба заготовки.

Как сделать гибочный станок для стального прутка

Пошаговый процесс изготовления гибочного станка показан в видеоролике ниже. Берите идею себе на вооружение — вдруг пригодится!

Как сделать гибочный станок для стального прутка
