Как сделать крепление с шарниром для бормашинки

В некоторых случаях удобнее не держать бормашинку в руках, а закрепить ее неподвижно: прямо или под определенным углом.

Для этого можно использовать самодельное крепление с шарниром. Это простое приспособление, которое реально упрощает работу с электроинструментом.

Необходимые материалы:

  • толстостенный профиль;
  • круглая труба с толстыми стенками;
  • стальные шайбы;
  • металлический шарик;
  • крепеж — гайки и болты.

Идея самоделки принадлежит автору YouTube канала AX Creates. Рекомендуем взять ее себе на заметку!

Основные этапы работ

Отрезаем кусок круглой толстостенной трубы. Внутри привариваем металлическую шайбу. Высверливаем в заготовке отверстие.

Как сделать крепление с шарниром для бормашинки

Как сделать крепление с шарниром для бормашинки

Внутрь втулки вставляем металлический шарик. Сверху устанавливаем шайбу подходящего диаметра, и привариваем ее.

Как сделать крепление с шарниром для бормашинки

Как сделать крепление с шарниром для бормашинки

На следующем этапе отрезаем кусок толстостенного квадратного профиля. Вырезаем у него одну стенку. Сверлим отверстие. Привариваем гайку.

Как сделать крепление с шарниром для бормашинки

Как сделать крепление с шарниром для бормашинки

Далее берем шестигранную гайку и кусок удлиненной гайки. Свариваем их вместе перпендикулярно друг другу. В удлиненную гайку вставляем кусок круглого прутка (вороток), и на концах «ставим» точки сварки.

Как сделать крепление с шарниром для бормашинки

Как сделать крепление с шарниром для бормашинки

Втулку с металлическим шариком (шарнир) привариваем к верхней части получившейся мини струбцины.

Как сделать крепление с шарниром для бормашинки

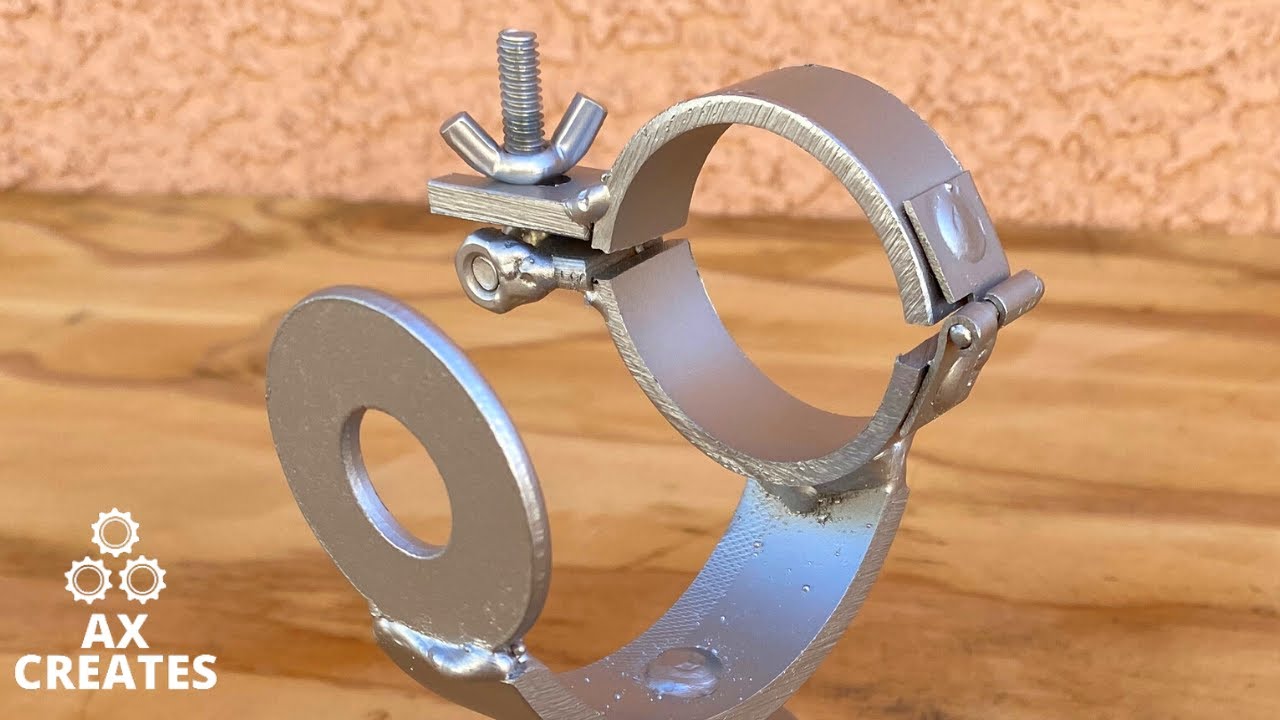

После этого необходимо будет изготовить хомут для фиксации бормашинки и приварить к нему крепление (кронштейн с шайбой на конце).

Как сделать крепление с шарниром для бормашинки

В металлическом шарике высверливаем отверстие и нарезаем в нем резьбу. Крепим к шарику хомут.

Как сделать крепление с шарниром для бормашинки

Затем устанавливаем бормашинку и фиксируем ее с помощью хомута. Самоделка готова.

Как сделать крепление с шарниром для бормашинки

Как сделать крепление с шарниром для бормашинки

Видео по теме

Подробнее о том, как своими руками сделать крепление с шарниром для бормашинки, можно посмотреть в авторском видеоролике ниже.
