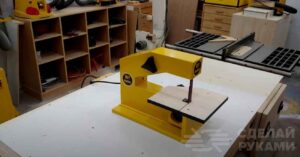

Как сделать ленточную пилу своими руками

В данном обзоре автор YouTube канала YUSUF UÇAK покажет, как сделать своими руками ленточную пилу для домашней мастерской.

В качестве основного материала для изготовления станка мастер использует листы МДФ толщиной 30 мм.

Первым делом необходимо нарезать МДФ на заготовки требуемого размера (по чертежу), после чего собираем раму ленточной пилы (станину).

Как сделать ленточную пилу своими руками

Как сделать ленточную пилу своими руками

Возможно, вас заинтересует еще одна идея: как изготовить инструмент для резки листов гипсокартона на полоски.



Основные этапы работ

На следующем этапе из листа МДФ мастер вырезает круги. Они нужны для изготовления шкивов.

Как сделать ленточную пилу своими руками

Как сделать ленточную пилу своими руками

Сначала необходимо изготовить два основных шкива, на которые будет надеваться ленточное полотно. Нижний шкив — неподвижный, верхний — подвижный (чтобы можно было натягивать полотно).

Дополнительно надо будет сделать еще два шкива (большой и маленький) для ременной передачи.

Маленький шкив крепится на валу электродвигателя, большой — прикручивается на саморезы к нижнему шкиву для пильного полотна.

На основные шкивы автор наклеивает резину, чтобы ленточная пила не проскальзывала. После этого необходимо изготовить подвижный блок, к которому будет крепиться верхний шкив. К ходовому винту подвижного блока крепим ручку.

Как сделать ленточную пилу своими руками

Как сделать ленточную пилу своими руками

На последнем этапе останется только прикрепить к станине два блока с направляющими подшипниками и установить ленточное полотно.

Как сделать ленточную пилу своими руками

Подробно о том, как сделать ленточную пилу своими руками, можно посмотреть на видео ниже.

Как сделать ленточную пилу своими руками
