Как сделать опорную струбцину из профильной трубы

В процессе установки вертикальных брусков (будь то дверная коробка или что-то ещё) обычно нужно два человека, либо приходится выдумывать разного рода подкладки. В данном обзоре мы рассмотрим, как своими руками сделать простую поддерживающую струбцину для таких работ.

Как сделать опорную струбцину из профильной трубы

В магазине такие вещи очень редко встретишь, а собрать в мастерской данное приспособление не составит особо труда. Потребуются всего лишь отрезки квадратной трубы различного сечения, П-образный профиль из толстого металла, шпильки, гайки, болты и разного рода электроинструмент.



Для начала отрезаем квадратную трубу подходящего размера (из чертежа). Далее на гайке срезаем грани до внутреннего сечения трубы и накручиваем ее потом на резьбовую шпильку.  Вставляем шпильку в профильную трубу и выравниваем её с одним из краёв.

Как сделать опорную струбцину из профильной трубы

Привариваем нашу гайку со шпилькой к профтрубе. Таким образом, получилась центральная часть телескопических полозьев.

Основные этапы работ

Следующим шагом будет создание станины для закрепления на изделии. Нужно взять два кусочка квадратной трубы и сварить их вместе, зачистив все сварочные швы. После этого вырезаем П-образный профиль одинаковой длинны в двух экземплярах. Это и будет наша станина.

Как сделать опорную струбцину из профильной трубы

Так же привариваем квадратные трубки к профилю по центру основания. Далее размечаем будущие отверстия для затягивания верхней телескопической трубки и привариваем на места отверстий гайки.

Потом собираем регулировочную шпильку. Накрутим гайку и накинем шайбу, накручиваем сверху гайку-барашек и привариваем её к шпильке. Привариваем шайбу к квадратной трубе.

Как сделать опорную струбцину из профильной трубы

Приступаем к малярным работам и сборке нашей самоделки. При работе с электроинструментом используйте ИСЗ (индивидуальные средства защиты). Подробности изготовления и сборки опорной струбцины смотрите на видео ниже.

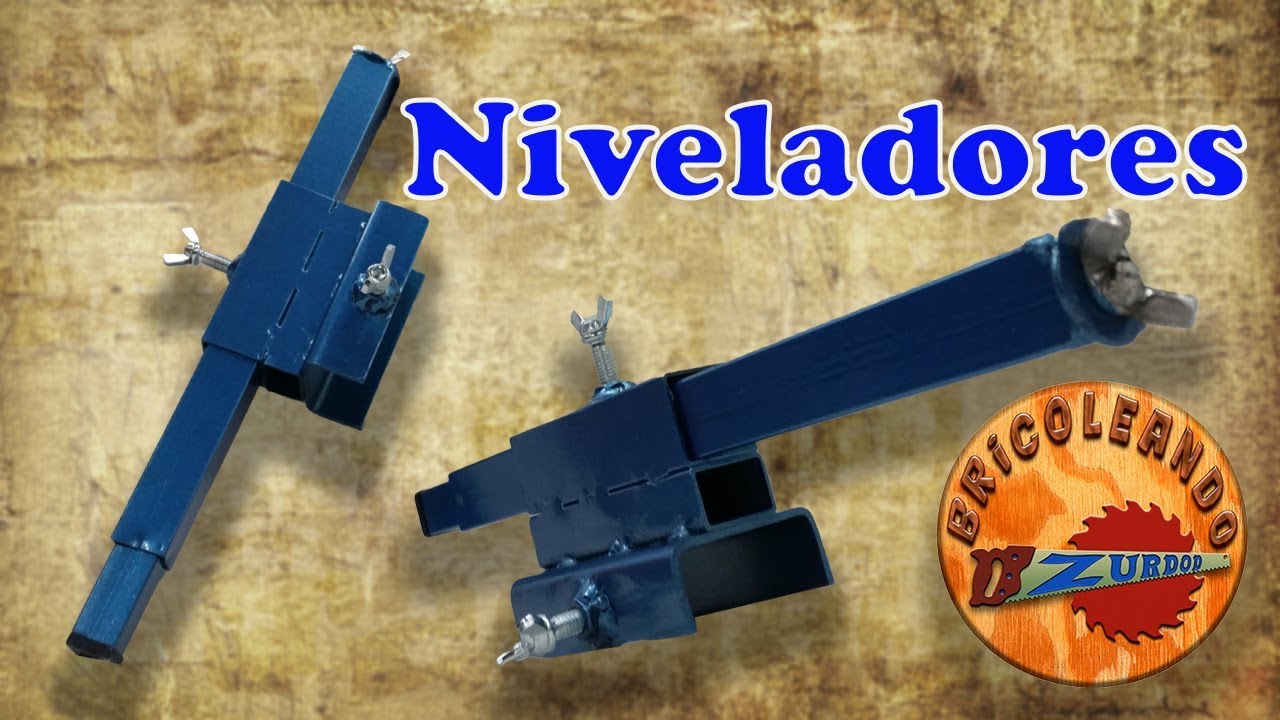

Как сделать опорную струбцину из профильной трубыComo hacer Niveladores para premarcos.
Как сделать опорную струбцину из профильной трубы
