Как сделать простой инструмент для разметки заготовок

В данном обзоре рассмотрим, как сделать своими руками простой инструмент для разметки заготовок из металла и дерева.

Для изготовления самоделки потребуется металлическая линейка и металл толщиной 8-10 мм. Также понадобится два кусочка листового металла (его толщина должна быть такой же, как у линейки).

Первым делом автор берет полосу металла и отрезает от нее две заготовки одинаковой формы. Обрабатываем их на шлифовальном станке.

Как сделать простой инструмент для разметки заготовок

Как сделать простой инструмент для разметки заготовок Читайте также: Мощный гибочный станок (арматурогиб) своими руками

Рекомендуем вам прочитать: как сделать своими руками простой разметочный рейсмас из металла.



Изготовление разметочного инструмента

Отрезаем два кусочка листового металла, и приклеиваем их к одной из пластин. Потом стачиваем края при помощи болгарки или на шлифстанке.

Как сделать простой инструмент для разметки заготовок

Прикладываем сверху вторую пластину металла, и сверлим пару отверстий. Нарезаем резьбу, и вкручиваем два крепежных винта.

Как сделать простой инструмент для разметки заготовок

Как сделать простой инструмент для разметки заготовок Читайте также: Насадка на отвертку для работы в труднодоступных местах

Затем необходимо будет просверлить одно отверстие на другой стороне корпуса самоделки. Нарезаем в нем резьбу, и вкручиваем кусок шпильки (фиксируем при помощи клея).

Как сделать простой инструмент для разметки заготовок

Из металла мастер изготавливает самодельную барашковую гайку, и накручивает ее на шпильку.

Как сделать простой инструмент для разметки заготовок

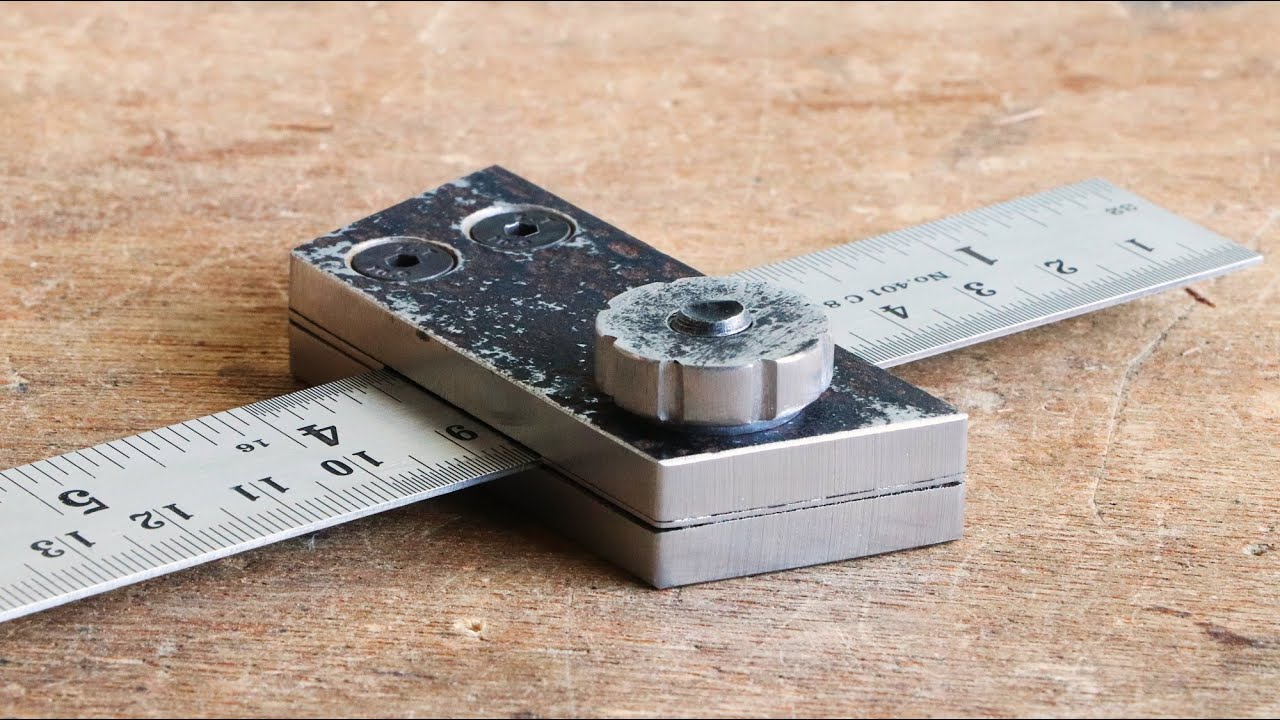

После этого вставляем в корпус металлическую линейку, и фиксируем ее с помощью барашковой гайки. Самоделка готова.

Как сделать простой инструмент для разметки заготовок Читайте также: Ручной инструмент для укорачивания маленьких винтиков

Как сделать простой инструмент для разметки заготовок

Читайте также: циркуль-резак для вырезания кругов из бумаги и других материалов.

Пошаговый процесс изготовления самодельного инструмента для разметки заготовок вы можете посмотреть в видеоролике ниже.
