Как сделать простые рычажные ножницы по металлу

Если вам нужны рычажные ножницы (а точнее — приспособление для рубки металла), мы хотим поделиться с вами интересной идеей, как изготовить их самостоятельно. Идею мы подсмотрели у автора YouTube канала Fab2Ku.

Приспособление очень простое, и сделать его под силу каждому мастеру. Из инструментов потребуются:

  • сварочный аппарат;
  • болгарка;
  • электродрель.

Самодельные рычажные ножницы позволяют «резать» металлическую полосу и квадратный пруток без особых усилий.

Основные этапы работ

Рычажные ножницы состоят из двух частей: неподвижного основания и рычага. Сначала нужно сделать основание конструкции.

Для этого нам потребуется кусок толстого металла. Размечаем заготовку, высверливаем отверстия, после чего вырезаем пазы.

Как сделать простые рычажные ножницы по металлу

Первый паз — под металлическую полосу (он специально вырезан под углом), а второй — под пруток квадратного сечения.

Получившуюся деталь привариваем к массивному основанию. В данном случае в качестве основания выступает кусок ж/д рельса.

Как сделать простые рычажные ножницы по металлу

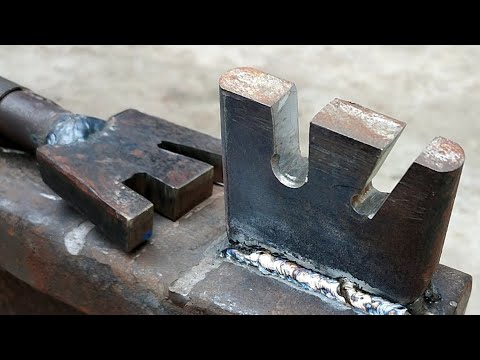

На следующем этапе приступаем к изготовлению рычага. Рабочая часть также изготавливается из куска толстого металла. В ней необходимо вырезать такие же пазы, как и на первой детали. После этого привариваем ручку из стального кругляка.

Как сделать простые рычажные ножницы по металлу

Как «резать» заготовки

Берем кусок металлической полосы и устанавливаем его в соответствующий паз. Выдвигаем вперед на нужное расстояние.

После этого захватываем полосу металла рычагом, предварительно надев на ручку отрезок круглой трубы, и движением рычага сверху-вниз «откусываем» заготовку.

Как сделать простые рычажные ножницы по металлу

Как видите, ничего сложного. Да, надо будет приложить некоторую силу, но все в пределах разумного.

Аналогичным образом поступаем и с квадратным прутком. Устанавливаем заготовку в пах, захватываем ее рычагом, и «откусываем».

Как сделать простые рычажные ножницы по металлу

Как сделать простые рычажные ножницы по металлу

Видео по теме

Подробно о том, как сделать простые рычажные ножницы по металлу, советуем посмотреть в авторском видеоролике ниже.

Как сделать простые рычажные ножницы по металлу
