Распиловочный станок по дереву: 5 вариантов для домашней мастерской

В сегодняшней статье рассмотрим несколько интересных вариантов распиловочных станков по дереву, которые можно изготовить своими руками.

Распиловочный станок из электролобзика: вариант 1

Если у вас имеется в домашней мастерской ручной электролобзик, то нет необходимости покупать отдельно распиловочный лобзиковый станок, потому что его можно изготовить своими руками. И в сегодняшней статье мы рассмотрим один из вариантов.

Конструкция самодельного станка состоит из:

  • стола;
  • рамы;
  • блока с подшипниками — направляющая для пильного полотна.
Распиловочный станок по дереву: 5 вариантов для домашней мастерской Читайте также: Самодельные приспособления для прокатки и тиснения листового металла

Своим личным опытом изготовления и сборки распиловочного станка из лобзика поделился с нами автор YouTube канала plywoodworking.

Основные этапы работ

Для изготовления лобзикового станка автор использовал уже готовый стол для ручного фрезера. Однако его несложно сделать самостоятельно.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Обратите внимание: данном случае основная задача заключается в том, чтобы адаптировать существующий столик под электролобзик. Для этого необходимо будет просто заменить монтажную пластину.

Снимаем старую монтажную пластину, и по «образу и подобию» вырезаем деталь таких же размеров — из пластика, металла или фанеры.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской Читайте также: Станок для намотки проволоки

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

С внутренней стороны монтажной пластины необходимо сделать два параллельных бортика. Расстояние между ними должно соответствовать ширине опорной подошвы лобзика.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

После этого высверливаем в монтажной пластине все необходимые крепежные отверстия.

Устанавливаем пластину на свое место и прикручиваем к столу. Снизу крепим электролобзик. Через отверстие вставляем пильное полотно.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской Читайте также: 6 самодельных приспособлений для распила бревен

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

На следующем этапе изготавливаем из фанеры раму.

Дополнительно из куска фанеры изготавливаем опорную поверхность для подшипников, после чего устанавливаем сами подшипники: упорный и прижимные (по бокам). В результате получилась направляющая для пильного полотна.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

В завершении останется только прикрепить раму к столу, а также установить и отрегулировать положение направляющей. Самодельный лобзиковый станок готов!

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Видео по теме

Подробно о том, как самостоятельно собрать распиловочный станок из лобзика, показано ниже — в авторском видеоролике.

Распиловочный станок по дереву: 5 вариантов для домашней мастерскойHomemade DIY Portable jigsaw Table — Cordless

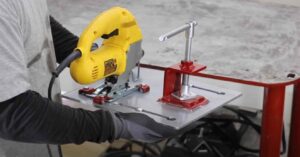

Распиловочный станок из электролобзика: вариант 2

В некоторых ситуациях намного удобнее распиливать деревянные заготовки с помощью электролобзика, когда он закреплен неподвижно.

В сегодняшней статье расскажем, как сделать простой распиловочный станок своими руками.

Благодаря компактным размерам и креплению в нижней части конструкции, самодельный станок можно крепить к любой горизонтальной поверхности, а не только к рабочему столу.

А если в станке нет необходимости, его можно просто убрать на полку.

Необходимые материалы:

  • листовой металл;
  • строительный уголок;
  • болты с гайками;
  • круглый пруток;
  • профильная труба.

Своим личным опытом изготовления и сборки распиловочного станка поделился с нами автор YouTube канала WEAREX Ideas.

Основные этапы работ

Вырезаем прямоугольную пластину из листового металла. Размеры пластины — 25х30 см (вы можете использовать другие размеры). Размечаем заготовку и высверливаем четыре отверстия. Затем между отверстиями вырезаем пазы для установки параллельного упора.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Далее необходимо будет изготовить крепление — самодельную мини струбцину. Отрезаем пластину из листового металла, предварительно высверлив в ней отверстие, и отрезок уголка. Свариваем заготовки вместе.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

В том месте, где просверлено отверстие, нужно приварить направляющую гайку. Вкручиваем в нее болт или резьбовую шпильку. Привариваем вороток из стального круглого прутка.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

На следующем этапе высверливаем в основании отверстия для крепления электролобзика и под пильное полотно. Привариваем к основанию станка мини струбцину и крепим лобзик.

Крепим основание к рабочему столу или любой другой горизонтальной поверхности. Из профильной трубы изготавливаем параллельный упор. Крепим его к основанию, фиксируем барашковыми винтами.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

В завершении останется только установить пильное полотно по дереву или металлу — в зависимости от того, какой материал будете пилить.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Видео по теме

Подробно о том, как изготовить распиловочный станок из электролобзика, можно посмотреть в авторском видеоролике ниже.

Распиловочный станок по дереву: 5 вариантов для домашней мастерскойThử chế máy cưa bàn từ máy cưa lọng cầm tay

Распиловочный станок из электролобзика: вариант 3

Готовы к экспериментам? В сегодняшней статье расскажем, как своими руками собрать распиловочный станок из лобзика. Только вот ножовочное полотно будем использовать от ручной ножовки по металлу.

Самоделку можно использовать для распиловки фанеры, ДВП и ДСП, а также металлических заготовок — в частности, для деталей из алюминия и латуни.

Своим личным опытом изготовления самодельного распиловочного станка из электролобзика поделился с нами автор YouTube канала Mistry MakeTool.

Необходимые материалы:

  • фанера толщиной 20 мм;
  • деревянные бруски;
  • ножовочное полотно от ножовки по металлу;
  • длинный болт с гайками;
  • подшипники;
  • металлическая полоса.

Самодельный распиловочный станок пригодится в тех случаях, когда нет возможности купить ленточную пилу или лобзиковый станок.

Основные этапы работ

Первым делом частично разобрать электролобзик. А точнее — необходимо открутить опорную «подошву».

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Прикладываем ее к вырезанному по размеру листу фанеры (рабочем столу), делаем разметку и сверлим отверстия под саморезы.

Дополнительно прорезаем паз для ножовочного полотна. Потом прикручиваем «подошву» к лобзику и прикручиваем его снизу рабочего стола.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Теперь самое время изготовить основание. Отрезаем еще один кусок фанеры (такого же размера, что и рабочий стол), прикручиваем к нему стойки из деревянных брусков. По краям рабочего стола надо будет закрепить уголки. Потом соединяем все вместе.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Отпиливаем три деревянных бруска и скрепляем их вместе, чтобы получилась П-образная рамка.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Вверху сверлим отверстие и вклеиваем в него удлиненную гайку, предварительно высверлив в ней резьбу. Затем приклеиваем стальную шайбу.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Край ножовочного полотна нужно сделать таким же, как и на пилке для лобзика. Фиксируем полотно в лобзике.

Устанавливаем П-образную рамку (крепим ее к рабочему столу), и с помощью болта фиксируем второй край ножовочного полотна.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

В завершении останется только изготовить и установить блок с направляющими подшипники, которые будут удерживать полотно по бокам.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Видео по теме

Подробно о том, как собрать своими руками распиловочный станок из электролобзика, можно увидеть в авторском видеоролике ниже.

Распиловочный станок по дереву: 5 вариантов для домашней мастерскойHow To Make Jigsaw Table With Hacksaw Blade || DIY Jigsaw Table

Распиловочный станок по дереву из бензопилы

Используя электродвигатель и шину с цепью от бензопилы, можно сделать своими руками распиловочный станок по дереву.

Первым делом устанавливаем на вал двигателя переходник с звездочкой для цепи. К корпусу надо прикрепить пластину для крепления шины.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

После этого устанавливаем шину и надеваем на нее цепь. Проверяем, как все работает. Если нормально, то можно двигаться дальше.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Рекомендуем вам прочитать, как самостоятельно собрать отрезной станок из болгарки и металлолома.

Отрезаем металлическую пластину квадратной формы (она будет служить площадкой для электродвигателя), и привариваем к ней круглую трубку из металла.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

По краям трубки крепим корпусные подшипники. После этого надо закрепить электродвигатель на площадке, предварительно просверлив в ней крепежные отверстия.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Основные этапы работ

На следующем этапе из уголка автор сваривает станину станка. Крепим к ней корпусные подшипники с площадкой, на которой расположен электродвигатель. Дополнительно нужно установить газлифт.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Далее автор изготавливает рабочий столик, и приваривает его к станине. Из уголка делаем упор для заготовок.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

В завершении останется только сделать и закрепить ручку из профильной трубы. На ней будет находиться кнопка включения/выключения двигателя.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Видео по теме

Подробнее о том, как сделать распиловочный станок по дереву, смотрите на видео ниже. Идеей поделился автор YouTube канала Sek Austria.

Распиловочный станок по дереву: 5 вариантов для домашней мастерскойDIY Cut Off Chain Saw ||TRUNK/BEAM CUTTER||

Распиловочный станок на базе электрической пилы

В данном обзоре мастер показывает, как своими руками изготовить распиловочный станок на базе электропилы. Основное назначение этого самодельного приспособления — распиловка небольших веток на дрова.

Процесс изготовления самоделки несложный. Нужно будет сделать стол, закрепить электропилу и правильно организовать рабочее место.

Сначала необходимо будет определиться с размерами самого стола и нарисовать хотя бы приблизительный чертеж. Затем отрезаем заготовки требуемой длины.

Рекомендуем также прочитать статью: как из электро- или бензопилы сделать своими руками инструмент для резки металла.

Первым делом свариваем раму, к которой будет прикручиваться столешница (можно использовать фанеру, OSB или мебельный щит). Затем изготавливаются металлические ножки.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Основные этапы работ

На следующем этапе необходимо приварить ножки к раме, выставив их немного под углом. Это обеспечит столу дополнительную устойчивость.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Далее при помощи двух перфорированных металлических уголков автор крепит шину пилы на уровне рамы. Предварительно к уголкам надо приварить шестигранные гайки.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

После этого автор приваривает к раме стойку из профильной трубы. Затем с помощью двух перфорированных металлических пластин закрепляется верхняя часть шины электропилы.

Из деревянных брусков и отрезков доски автор делает защиту, которая надевается на край шины.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

Управление (включение и выключение) электрической пилой будет осуществляться с помощью ножной педали. Это очень удобно.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской

На последнем этапе останется только организовать систему подачи масла. Для этого автор использует гибкий тонкий шланг и пластиковые бутылки.

Видео по теме

Подробнее о том, как своими руками изготовить простой распиловочный станок на основе электрической пилы, можно посмотреть на видео.

Распиловочный станок по дереву: 5 вариантов для домашней мастерской
