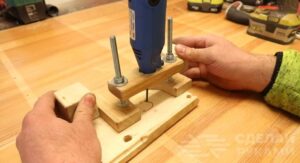

Как сделать ручной фрезер из бормашинки

В данном обзоре автор покажет, как сделать компактный ручной фрезер из бормашинки.

В качестве основного крепления бормашинки используется металлический уголок. В нем нужно будет рассверлить отверстие до нужного диаметра — чтобы надеть на корпус гравера.

Если подходящего сверла под рукой нет — отверстие можно расширить с помощью бормашинки и шлифовальной насадки.

Как сделать ручной фрезер из бормашинки

Как сделать ручной фрезер из бормашинки Читайте также: Молоток для стамески: из дерева и шестигранной гайки

После этого одну из стенок металлического уголка необходимо обрезать до нужного размера — чтобы она не упиралась в корпус гравера.

Как сделать ручной фрезер из бормашинки

Советуем вам также прочитать статью-обзор: как из болгарки изготовить самодельный удалитель пней на участке



Основные этапы работ

На следующем этапе автор отпиливает по размеру три деревянных рейки, и склеивает их вместе. Получилась направляющая.

Как сделать ручной фрезер из бормашинки

Как сделать ручной фрезер из бормашинки Читайте также: Полезная приспособа для ручной циркулярной пилы

Далее необходимо будет изготовить короб, который будет перемещаться по направляющей. Делаем его из трех дощечек.

Как сделать ручной фрезер из бормашинки

Как сделать ручной фрезер из бормашинки

К направляющей автор дополнительно решил прикрепить еще одну деталь — упор для руки.

Как сделать ручной фрезер из бормашинки

Как сделать ручной фрезер из бормашинки Читайте также: Ручной фрезер из гравёра с деревянной площадкой

В боковых стенках короба вырезаем продольные пазы. В основании — сверлим отверстие под винт М6.

Как сделать ручной фрезер из бормашинки

После этого в самой направляющей нужно просверлить два отверстия.

Как сделать ручной фрезер из бормашинки

Далее автор изготавливает еще две детали: одна деталь — для точной регулировки высоты, вторая — для фиксации выставленной высоты.

Как сделать ручной фрезер из бормашинки Читайте также: Шлифовальная машинка из электрической дрели

Как сделать ручной фрезер из бормашинки

Приступаем к сборке

Две последних детали крепим к коробу. Металлический уголок для крепления бормашинки прикручиваем на саморезы к кусочку МДФ и фанеры. Потом приклеиваем деталь к коробу.

Как сделать ручной фрезер из бормашинки

К направляющей планке приклеиваем деревянную линейку — будет выступать в роли шкалы.

Как сделать ручной фрезер из бормашинки

Подошву самодельного фрезера вырезаем из ламината. Вырезаем отверстие. После чего крепим к подошве всю собранную конструкцию. Для крепления гравера к подвижному коробу используем хомут.

Как сделать ручной фрезер из бормашинки

Подробно о том, как сделать ручной фрезер из бормашинки, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Stotem.
