Как сделать съемник подшипников из профильной трубы

Нужно снять подшипник с вала, а под рукой нет подходящего съемника? Если очень надо — его можно по-быстрому сделать своими руками. Для этого потребуются:

  • кусок профильной трубы;
  • шпилька;
  • листовой металл;
  • втулка с внутренней резьбой или гайка.

Идея изготовления самодельного съемника принадлежит автору YouTube канала mansoo lee — берите себе на заметку!

Возможно, вам также интересно будет прочитать статью: как сделать компактный стол для ручного фрезера.

Изготовление съемника

Первым делом отрезаем кусок квадратной профтрубы требуемой длины. Вырезаем в ней небольшое «окошко».

Как сделать съемник подшипников из профильной трубы Читайте также: Гидравлический пресс для домашней мастерской

Далее отрезаем кусок резьбовой шпильки подходящей длины, привариваем к одному из ее концов шайбу.

Вставляем шпильку внутрь профильной трубы. Отрезаем кусочек металла, сверлим в нем отверстие, и привариваем к одному из торцов профиля.

Как сделать съемник подшипников из профильной трубы

К другому концу нужно приварить пластину без отверстия. Вырезаем в ней паз, в который будет вставлять вал с подшипником.

Как сделать съемник подшипников из профильной трубы

Как сделать съемник подшипников из профильной трубы Читайте также: Как сделать полноразмерную мини эстакаду для авто

На следующем этапе к концу резьбовой шпильки необходимо приварить вороток (автор использовал кусок круглого прутка).

Как сделать съемник подшипников из профильной трубы

Зачищаем все сварные швы, после чего можно покрасить самодельное приспособления с помощью аэрозольной краски.

Принцип работы самоделки

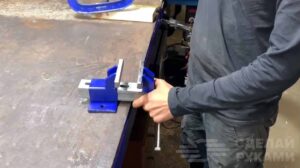

Зажимаем корпус съемника в слесарных тисках, в паз вставляем вал с подшипником, и упираем в его конец резьбовую шпильку с шайбой. Потом крутим вороток, и постепенно выпрессовываем вал.

Как сделать съемник подшипников из профильной трубы

Как сделать съемник подшипников из профильной трубы Читайте также: Мини тиски для слесарных работ своими руками

Подшипник остается внутри корпуса. И потом мы его просто оттуда извлекаем рукой.

Как сделать съемник подшипников из профильной трубы

Пошаговый процесс изготовления съемника подшипников из профильной трубы можно посмотреть на видео.

Как сделать съемник подшипников из профильной трубы
