Как сделать солнечную батарею

Альтернативные источники энергии – вещь незаменимая в любой ситуации, в особенности, когда необходимо срочно зарядить смартфон или ноутбук, а электричества в доме нет. Сделать компактную солнечную батарею вполне можно своими руками. И для этого вовсе не обязательно быть родственником Эйнштейна или Резерфорда, достаточно четко следовать простым инструкциям, подробно изложенным в данной статье.

solnechnye-paneli-svoimi-rukami
Солнечные батареи для дома

Чтобы сделать солнечную батарею своими руками, необходимо ответственно подойти к самому процессу работы и выбору материалов. Для небольшой домашней панели вам потребуется:

  • фотоэлементы поликристаллические;
  • стекло толщиной 5 мм;
  • герметик (специальная пленка, силикон или компаунд);
  • шина широкая стандартная;
  • шина узкая (1,6 или 2 мм);
  • канифольный флюс-карандаш;
  • спирт для обезжиривания;
  • ватные палочки или диски;
  • припой.

Пайку шины на поверхность фотоэлементов можно проводить обычным паяльником, мощность которого составляет не менее 25-40W. Допускается использовать как поликристаллические, так и монокристаллические фотоэлементы. В первом случае изделия отличаются хорошей устойчивостью к изменению климатических факторов, а во втором – обладают более высоким КПД и продолжительным сроком эксплуатации.

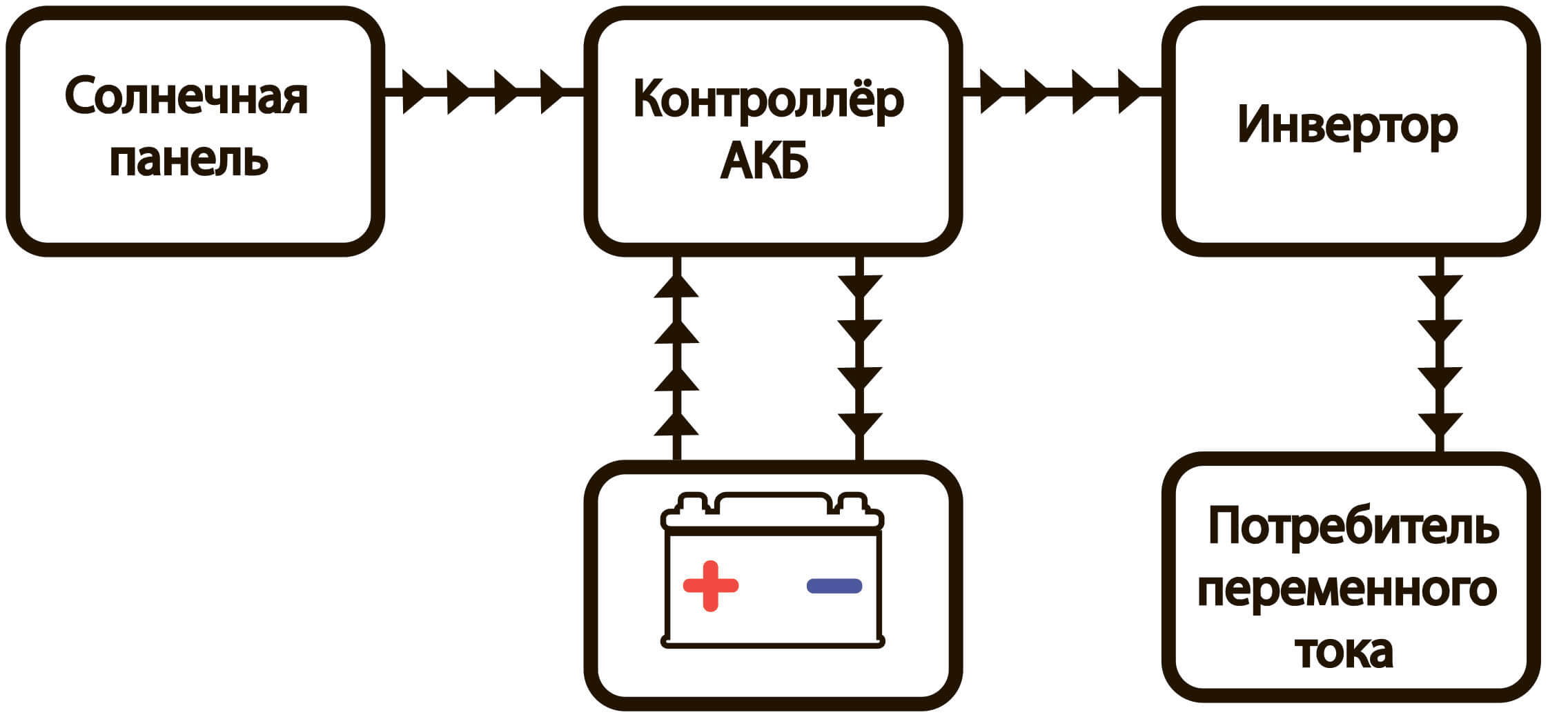

Схема работы солнечной батареи
Схема работы солнечной батареи

Стоит также отметить, что в продаже встречаются фотоэлементы с припаянными проводниками и без них. Первый вариант намного предпочтительнее, поскольку в разы облегчается процесс работы, хотя паять все равно придется. Купить поликристаллические фотоэлементы по доступной стоимости можно в интернет магазине AliExpress – для этого перейдите по ссылке https://ru.aliexpress.com/.


Если вы хотите сделать небольшую солнечную батарею для полноценной работы цифровой или бытовой техники, целесообразнее выбирать солнечные элементы формата DIY 5 В 300MA 1.5 Вт или любые другие на ваше усмотрение. Все приобретенные фотоэлементы обязательно нужно отсортировать по параметрам выходного напряжения, поскольку часто заявленные производителем технические характеристики не соответствуют действительности, и получается, что даже в одной партии могут присутствовать «бракованные» изделия, которые при одинаковых условиях демонстрируют разные значения.

Этапы создания солнечной батареи

Для начала подготовьте и отсортируйте фотоэлементы с одинаковыми показателями вырабатываемого напряжения – это можно проверить при помощи стандартного тестера. Чтобы сделать солнечную панель 900×750 мм, потребуется 36 одинаковых фотоэлементов. Определить оптимальную длину узкой шины достаточно просто: положите два фотоэлемента так, чтобы расстояние между ними составляло не менее 1 см. После этого нарежьте необходимое количество отрезков (72 штуки) одинаковой длины.

solnechnye-paneli-domaВозьмите ватную палочку, смоченную в спирте, и протрите аккуратно место будущей пайки – это необходимо, чтобы обезжирить поверхность. После этого проделайте аналогичную операцию, но уже с использованием канифольного флюса. Паять можно с припоем и без него, но в большинстве случаев достаточно просто хорошо прогреть шину. Возьмите нагретый паяльник и аккуратно припаяйте шину равномерно по всей длине токопроводящего покрытия. После пайки поверхность шины протрите спиртом. Аналогичные операции проведите с обратной стороны каждой панели.

После этого можно приступать непосредственно к сборке каркаса. Спаянные между собой фотоэлементы аккуратно перенесите на лицевую поверхность стекла. Затем выводятся плюсовой и минусовой контакты, а крайние концы узкой шины соедините широкой шиной, используя для этой цели качественный припой. Чтобы солнечная батарея не разряжалась ночью или в пасмурную погоду, можно дополнительно установить шунтирующие диоды Шотке на 3,3 А – их можно купить в магазине радиоэлектроники.

sdelat-solnechnuyu-panelПеред процессом герметизации обязательно протестируйте солнечную батарею, чтобы убедиться, что все работы проведены правильно и качество пайки на должном уровне. Если вы используете силиконовый герметик вместо компаунда, то нет необходимости заливать все панельки – обрабатываются только края конструкции и внутренние зазоры между фотоэлементами. Также можно использовать специальную пленку Eva. При правильном соединении всех элементов на выходе должны получиться следующие параметры (приблизительные значения):

  • Напряжение – 19 V;
  • Сила тока – 3,5 А.

Если умножить напряжение на силу тока, получится выходная мощность солнечной батареи: W = UI. В нашем случае должно получиться около 60 Вт. В зависимости от интенсивности солнечного освещения и угла наклона КПД солнечной батареи может меняться в меньшую или большую сторону.
