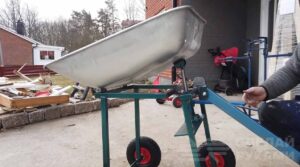

Как сделать строительную тележку с механизмом опрокидывания корыта

Для транспортировки щебня, песка и прочих сыпучих материалов без строительной тележки не обойтись. Даже если вам нужно преодолеть небольшое расстояние, лучше сделать это «на колесах», чем таскать в ведрах.

В данном обзоре расскажем, как сделать строительную тележку с механизмом опрокидывания корыта.

Как сделать строительную тележку с механизмом опрокидывания корыта

Для изготовления тележки нам потребуются следующие материалы:

  • профильная труба;
  • уголок;
  • круглая труба;
  • листовой металл;
  • колеса;
  • гидравлический домкрат.
Как сделать строительную тележку с механизмом опрокидывания корыта Читайте также: Барбекю с возможностью регулировки высоты решетки

Возможно, вас также заинтересует идея, как своими руками сделать мини-кран для мастерской или гаража.

Приступаем к работе

Первым делом отрезаем заготовки из строительного уголка. Из них автор сваривает несущую раму.

Как сделать строительную тележку с механизмом опрокидывания корыта

Как сделать строительную тележку с механизмом опрокидывания корыта

Под рамой будут находиться колеса (передние колеса — поворотные).

Как сделать строительную тележку с механизмом опрокидывания корыта Читайте также: Насадка на шуруповерт: для удаления сорняков на даче

Как сделать строительную тележку с механизмом опрокидывания корыта

Для установки задней колесной оси нужно приварить крепления, изготовленные из профильной трубы.

Как сделать строительную тележку с механизмом опрокидывания корыта

Делаем корыто

Размечаем лист металла, отрезаем лишнее, и делаем прорези болгаркой по размеченным линиям.

Как сделать строительную тележку с механизмом опрокидывания корыта

Как сделать строительную тележку с механизмом опрокидывания корыта Читайте также: Раскладное кресло из профтрубы и деревянных брусков

Сгибаем металлический лист в корыто. Затем обвариваем места стыков. Сварные швы надо зачистить лепестковым кругом.

Как сделать строительную тележку с механизмом опрокидывания корыта

Механизм опрокидывания

Далее надо будет сделать опрокидывающуюся платформу. Свариваем ее из профильной трубы. Крепим к раме с помощью шарнира.

Как сделать строительную тележку с механизмом опрокидывания корыта

Приводом механизма опрокидывания послужит гидравлический домкрат бутылочного типа. Крепим его к раме тележки, шток упираем в опрокидывающуюся платформу.

Как сделать строительную тележку с механизмом опрокидывания корыта Читайте также: Самодельная строительная тележка с механизмом опрокидывания

Как сделать строительную тележку с механизмом опрокидывания корыта

Как сделать строительную тележку с механизмом опрокидывания корыта

Устанавливаем две возвратные пружины, чтобы после опрокидывания можно было быстро вернуть корыто в исходное положение.

Как сделать строительную тележку с механизмом опрокидывания корыта

Также мастер решил установить ножную педаль. Соединяем ее с бутылочным домкратом.

Как сделать строительную тележку с механизмом опрокидывания корыта

Завершающий этап

На последнем этапе останется только приварить корыто тележки к платформе.

Как сделать строительную тележку с механизмом опрокидывания корыта

Также из круглых труб автор изготавливает и крепит к раме ручку.

Как сделать строительную тележку с механизмом опрокидывания корыта

Устанавливаем колеса. Потом надо будет покрасить тележку, чтобы придать ей красивый внешний вид.

Как сделать строительную тележку с механизмом опрокидывания корыта

Данная статья подготовлена на основе авторского видеоролика с YouTube канала Kwando Technic. Спасибо за внимание.

Как сделать строительную тележку с механизмом опрокидывания корыта
