Как сделать струбцину для склейки коробов и рамок из дерева

Чтобы склеить деревянную рамку для фотографии или короб для ящика, без вспомогательных приспособлений не обойтись. В сегодняшней статье расскажем, как изготовить самодельную струбцину для склейки коробов и рамок.

Эту интересную идею мы подсмотрели у автора YouTube канала «WillWood — Столярные изделия для начинающих».

Какие материалы потребуются для изготовления самоделки:

  • деревянный брусок;
  • фанера;
  • резьбовая шпилька;
  • мебельные гайки (забивные).


Процесс изготовления и сборки струбцины

От деревянного бруска отпиливаем четыре заготовки одинаковой длины. Делаем разметку на торце, и по центру высверливаем сквозные продольные отверстия.

Как сделать струбцину для склейки коробов и рамок из дерева
Разметка
Как сделать струбцину для склейки коробов и рамок из дерева

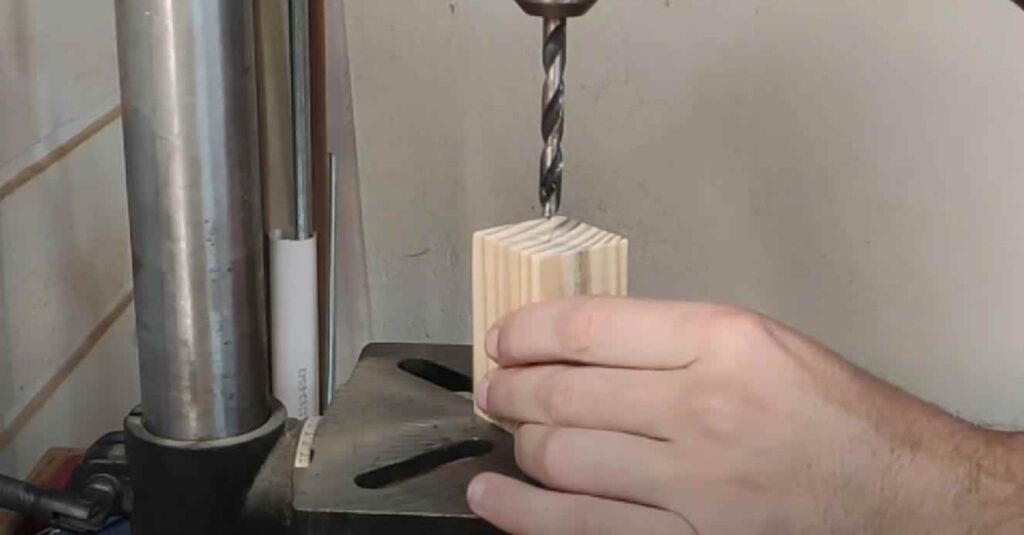

Сверление
Как сделать струбцину для склейки коробов и рамок из дерева

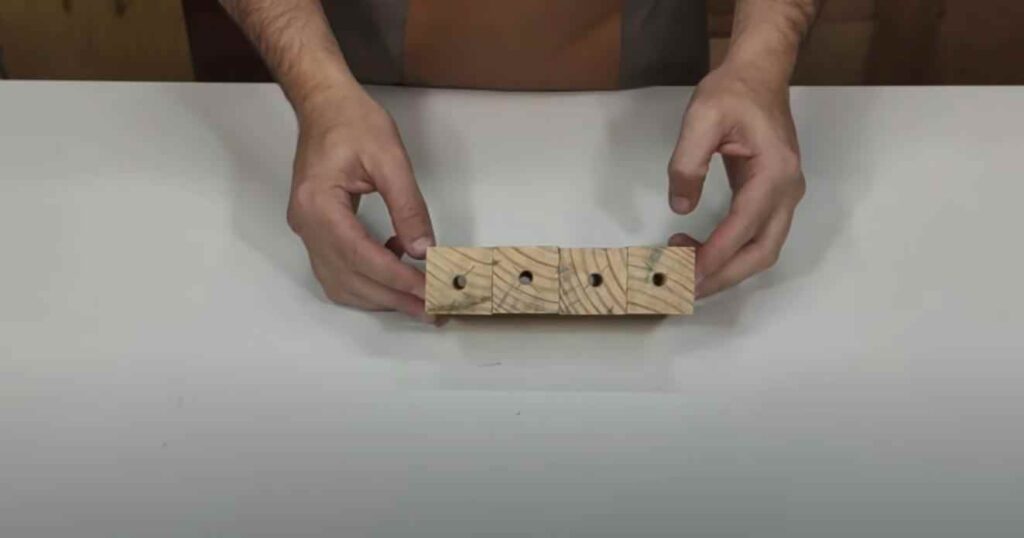

Готовый результат
Как сделать струбцину для склейки коробов и рамок из дерева Читайте также: Компактная жаровня из фреонового баллона своими руками

После этого отпиливаем еще четыре таких заготовки, размечаем их, и также сверлим отверстия, однако в данном случае — глухие.

Как сделать струбцину для склейки коробов и рамок из дерева

На следующем этапе необходимо будет склеить брусочки между собой под прямым углом. Для склейки вы можете использовать столярный клей ПВА.

Как сделать струбцину для склейки коробов и рамок из дерева

Как сделать струбцину для склейки коробов и рамок из дерева

Как сделать струбцину для склейки коробов и рамок из дерева Читайте также: Полезное приспособление для сварочных работ

После склейки сверлим в получившихся деталях дополнительно по два отверстия, и соединяем брусочки саморезами.

Как сделать струбцину для склейки коробов и рамок из дерева

Отрезаем четыре куска резьбовой шпильки, и вклеиваем их в деревянные уголки.

В данном случае вместо клея ПВА автор использует двухкомпонентный эпоксидный клей.

Как сделать струбцину для склейки коробов и рамок из дерева

Как сделать струбцину для склейки коробов и рамок из дерева Читайте также: Простое приспособление для сварки круглых труб

Соединяем все четыре части вместе, как показано на фото ниже.

Как сделать струбцину для склейки коробов и рамок из дерева

Таким образом, у нас получилась простая угловая струбцина, которую можно регулировать, в зависимости от размеров склеиваемой детали.

В завершении останется только изготовить барашковые гайки.

Для этого из листа фанеры толщиной 18 мм вырезаем четыре круга подходящего диаметра. Вбиваем в них мебельные гайки.

Как сделать струбцину для склейки коробов и рамок из дерева Читайте также: Винтовой пресс из швеллера своими руками

Как сделать струбцину для склейки коробов и рамок из дерева

Как сделать струбцину для склейки коробов и рамок из дерева

Получившиеся барашковые гайки накручиваем на резьбовые шпильки, и самодельная струбцина готова к работе.

Как сделать струбцину для склейки коробов и рамок из дерева

Видео по теме

Подробно о том, как самостоятельно сделать струбцину-зажим для склейки коробов и рамок из дерева, вы можете посмотреть в авторском видеоролике ниже.
