Как сделать струбцину из ручных зажимных клещей

Самодельную струбцину для мастерской можно изготовить как «с нуля», так и на основе уже существующих инструментов. Например, в сегодняшней статье мы расскажем, как сделать струбцину из ручных зажимных клещей.

Идея самодельного приспособления принадлежит автору YouTube канала ideas corner.

Используя самодельную струбцину, можно выполнять все те же операции, что и при помощи стандартной заводской струбцины: можно фиксировать заготовки между собой (например, для склейки или сверления отверстий), а также прижимать их к столу — для дальнейшей обработки.

Кроме зажимных клещей, нам потребуются:

  • профильная труба;
  • уголок;
  • резьбовая шпилька;
  • полоса из металла;

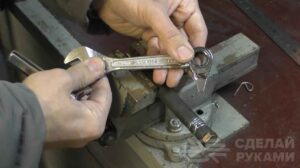

Как сделать струбцину из ручных зажимных клещей Читайте также: Инструмент 2 в 1: разводной ключ с хомутателем

Для соединения деталей самоделки между собой автор использовал сварку. А для резки металла нужна будет болгарка.

Основные этапы работ

Первым делом отрезаем кусочек профильной трубы, и делаем в нем пропил с одной из сторон. Затем этот кусочек надеваем на зажимные клещи, и обвариваем.

Как сделать струбцину из ручных зажимных клещей

Далее отрезаем резьбовую шпильку требуемой длины. Стачиваем резьбу с двух сторон, чтобы получился прямоугольный профиль.

Привариваем шпильку к куску профтрубы таким образом, чтобы она находилась параллельно «телу» зажимных клещей.

Как сделать струбцину из ручных зажимных клещей Читайте также: Как сделать металлический хомут для труб

Как сделать струбцину из ручных зажимных клещей

Как сделать струбцину из ручных зажимных клещей

На следующем этапе необходимо нужно изготовить ползун. Отрезаем два кусочка уголка, и свариваем их вместе. Ползун будет перемещаться по шпильке.

Как сделать струбцину из ручных зажимных клещей

В завершении останется только изготовить прижимные губки.

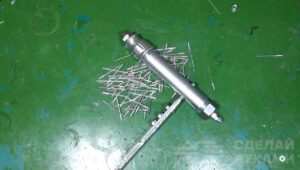

Как сделать струбцину из ручных зажимных клещей Читайте также: Полуавтоматический заклепочник для вытяжных заклепок

Одну из прижимных губок нужно приварить к подвижной части (ползуну), а вторую — к свободной губке зажимных клещей.

Как сделать струбцину из ручных зажимных клещей

Как сделать струбцину из ручных зажимных клещей

Зачищаем сварные швы болгаркой, после чего красим самодельное приспособление.

Как сделать струбцину из ручных зажимных клещей

Как сделать струбцину из ручных зажимных клещей Читайте также: Простое приспособление, которое пригодится при сборке мебели

Струбцина готова — теперь в домашней мастерской автора появился новый инструмент! Но вы можете сделать себе такой же.

Видео по теме

Подробно о том, как изготовить струбцину из ручных зажимных клещей, вы можете посмотреть ниже — в авторском видеоролике.
