Как сделать струбцины-ваймы из мотоциклетной цепи

Чтобы склеить из досок щит необходимого размера, используются струбцины-ваймы. Рассказываем, как сделать их из мотоциклетной цепи.

Из основных материалов потребуются также:

  • уголок;
  • труба;
  • стальной пруток круглого сечения;
  • резьбовая шпилька.

Сразу сделаем комплект из двух вайм, потому что с одной деревянный щит никак не склеишь, а значит, и толку от нее никакого.

Первым делом отрезаем два металлических уголка 40х40 мм (каждый длиной по 10 см). Также необходимо отрезать два куска круглой трубы длиной по 10 см.

Рекомендуем прочитать статью-обзор: как сделать своими руками гибочный мини станочек для работы с небольшими заготовками.

После этого еще нужно будет отрезать два куска стального круглого прутка длиной по 5 см.

Основные этапы работ

Изготавливаем первую струбцину-вайму (точнее — основную ее часть). Для этого берем уголок, и делаем разметку, чтобы найти центр. Далее к одной из полок уголка привариваем отрезок круглого прутка. А по центру второй полки — кусок стальной трубы.

Как сделать струбцины-ваймы из мотоциклетной цепи

Аналогично надо изготовить и вторую такую деталь. Далее нам потребуется два куска мотоциклетной цепи (длина — на ваше усмотрение).

Один из концов каждой цепи крепится к резьбовым шпилькам — в них надо будет предварительно просверлить отверстия.

Как сделать струбцины-ваймы из мотоциклетной цепи

Вставляем шпильки в круглые трубы, и фиксируем при помощи гайки с прессшайбой.

Как сделать струбцины-ваймы из мотоциклетной цепи

Как сделать струбцины-ваймы из мотоциклетной цепи

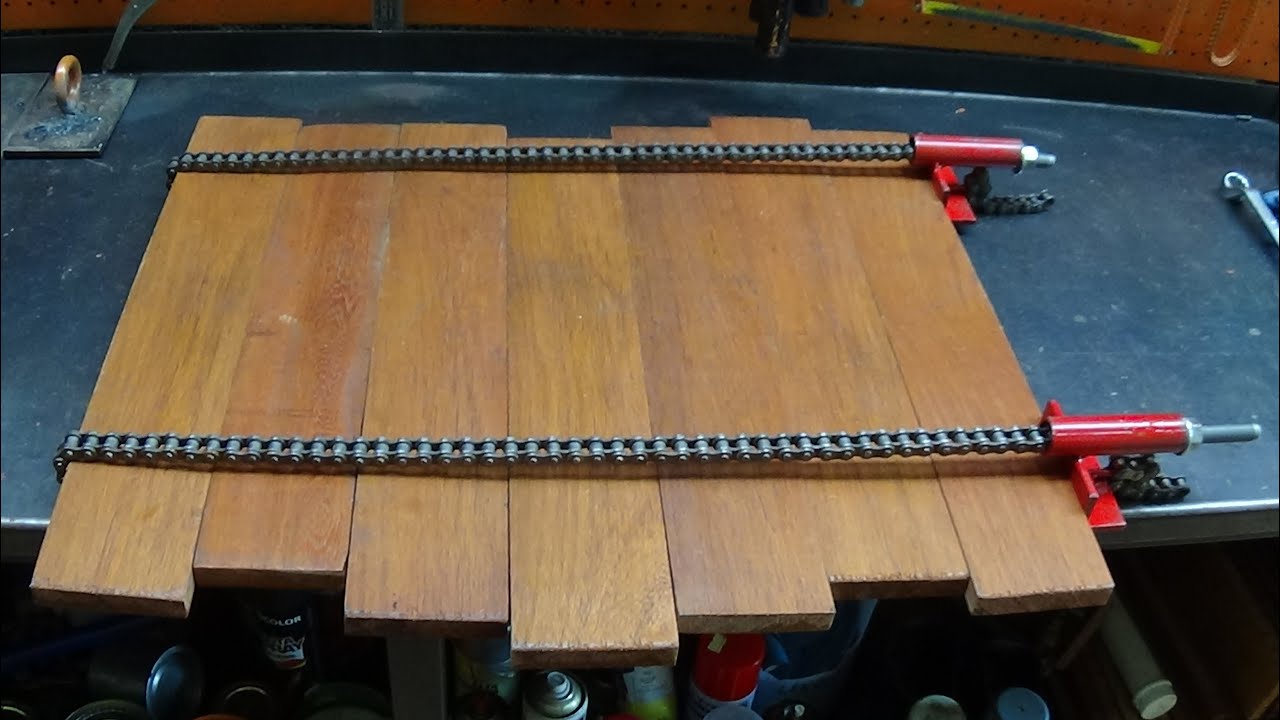

Свободный конец цепи при склеивании деревянного щита будет цепляться за отрезок круглого прутка, который приварен к уголку.

Как сделать струбцины-ваймы из мотоциклетной цепи

Пошаговый процесс изготовления струбцин-вайм можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Carlos Morais.
