В сегодняшней статье расскажем, как сделать своими руками полезную самоделку, которая пригодится каждому сварщику. Как вы уже могли догадаться по названию статьи, речь пойдет о самодельной сварочной массе.
Как сделать сварочную массу из гаек и болта
Стандартные зажимы «прищепки» не всегда хорошо справляются со своей задачей, а иногда и вовсе бесполезны. А вот сварочная масса из гаек и болта — применима везде.
Идею изготовления сварочной массы мы подсмотрели у автора YouTube канала Be Creative. В статье мы подробно расскажем, как сделать ее своими руками.
Необходимые материалы:
- шестигранные гайки разного диаметра;
- длинный болт;
- металлическая шайба;
- барашковая гайка;
- неодимовый магнит с отверстием для крепления.
Возможно, вас также заинтересует еще одна интересная идея для мастерской: как самостоятельно изготовить кузнечный электромолот (в качестве привода используется электрический двигатель).
Пошаговый процесс изготовления сварочной магнитной массы
Основная часть сварочной массы изготавливается из гаек — потребуется пять шестигранных гаек различного диаметра.
Берем самую большую гайку, к которой надо будет приварить металлическую шайбу.
Устанавливаем шайбу по центру гайки, придерживаем отверткой, и делаем несколько прихваток сваркой. Затем обрабатываем сварные «точки» на шлифовальном станке.
На следующем этапе устанавливаем большую гайку шайбой вверх, и привариваем к ней гайку меньшего размера. Дальше привариваем оставшиеся три гайки.
В результате у нас получится пирамидка из гаек. Зачищаем сварные точки на шлифстанке или УШМ с зачистным (лепестковым) диском.
Далее нам потребуется длинный болт.
В шляпке болта необходимо просверлить отверстие. Для этого зажимаем болт в патроне шуруповерта, а сверло требуемого диаметра — в слесарных тисках.
После того как просверлили отверстие, метчиком нарезаем в нем резьбу. Для удобства можно зажать метчик в патроне шуруповерта.
Теперь берем неодимовый магнит с крепежным отверстием, и прикручиваем его к шляпке болта при помощи винта. Неодимовый магнит автор использует прямоугольной формы.
Вставляем болт с магнитом в «пирамидку» из гаек, надеваем на резьбу клемму сварочного кабеля, после чего накручиваем барашковую гайку. Самоделка готова!
Видео
Подробнее о том, как сделать своими руками удобную сварочную массу из гаек и болта, можно посмотреть на видео ниже. Спасибо за внимание.

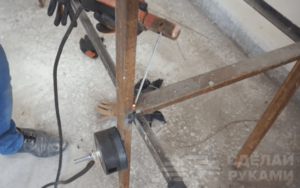

Магнитная масса для сварки своими руками
Казалось бы, ну зачем изобретать велосипед и придумывать какую-то еще магнитную массу для сварки, когда для с этой функцией хорошо справляется зажим «прищепка». Однако бывают ситуации, когда эти самым зажимом пользоваться не очень удобно. А вот магнитную массу легко прикрепить к любой поверхности металла.
При этом увеличенная площадь контакта будет обеспечивать надежное замыкание. В качестве основного элемента для данной самоделки потребуется обычный круглый магнит от динамика. Также понадобится корпус от манометра и крышка, вырезанная из листового металла.
Материалы самые простые и их без проблем можно найти в мастерской или гараже.
В первую очередь необходимо вырезать крышку для магнита. Для этого прикладываем магнит к металлу толщиной 3–4 мм, обводим контуры, после чего вырезаем круг такого же диаметра, как и магнит.
Как сделать магнитную массу для сварки
После того, как вырезали круг из листового металла, обрабатываем его на наждаке, чтобы края были ровными.
Затем сверлим отверстие по центру корпуса от манометра, а к крышке необходимо приварить кусок шпильки. После этого свариваем все детали в единое целое, чтобы получилась круглая коробочка.
Медный провод от массы сварочного аппарата крепим к шпильке и фиксируем с двух сторон при помощи гаек с шайбами.
Видео
Подробный процесс изготовления магнитной массы для сварки своими руками можно посмотреть в видеоролике на сайте.
Сварочная масса для электросварки с магнитом
Сварочная масса является одним из ключевых элементов сварочного аппарата.
С помощью ее обеспечивается надежное соединение между контактным проводом сварочным аппаратом и свариваемой деталью. За счет этого достигается разность потенциалов.
Какие сварочные массы обычно используют
Самым распространенным является зажим типа «крокодил» (или как его еще называют — «прищепка»), но в плане надежности это не самый лучший вариант.
Немного лучше со своей задачей справляются сварочные массы типа «струбцина».
Однако если вам нужен максимально качественный контакт с деталью, то оптимально использовать массу с магнитом.
В чем преимущество магнитной сварочной массы
Помимо того, что магнитная клемма заземления очень легко «прилепляется» к поверхности металла, она еще и снимается очень быстро.
За счет магнита обеспечивается надежное сцепление сварочной массы с металлической заготовкой, да и площадь контакта приличная.
А еще ее можно использовать в труднодоступных местах. В общем, плюсов очень много. Из недостатков стоит отметить только необходимость регулярно проводить очистку магнита от металлической стружки и шлака.
Что потребуется для изготовления самодельного приспособления
- магнит с кольцом;
- медный болт;
- гайки и шайбы;
- плексиглас— для изготовления монтажной площадки с ручкой.
Основные этапы работ
Из плексигласа необходимо будет изготовить монтажную площадку и ручку с отверстиями для пальцев.
Если в наличии нет толстого плексигласа, можно использовать тонкие пластинки. Но предварительно их надо склеить между собой до нужной толщины.
В монтажной площадке высверливаем два отверстия: одно — под установку магнита, а второе — чтобы установить медный болт (делаем из него электрод).
Самодельное приспособление готово!
Получилось недорого, надежно и очень практично. Берите себе на заметку. Идеей поделился автор YouTube канала HD karya.
Видео
Как сделать универсальную сварочную массу из болта и профтрубы
Сварочные массы бывают механическими (типа «прищепка») и магнитными. Однако можно изготовить универсальную штуковину, которая, в зависимости от ситуации, может использоваться как механическая или магнитная сварочная масса. Это очень облегчает работу.
Сложного в изготовлении данной самоделки ничего нет, а материалы для нее можно найти в металлоломе. Однако магнит желательно использовать мощный.
В данном случае нам потребуется круглый неодимовый магнит с отверстием по центру. В него будет вставляться болт.
Необходимые материалы:
- неодимовый магнит;
- длинный болт;
- профильная труба;
- пружина;
- барашковая гайка.
Своим личным опытом изготовления универсальной сварочной массы поделился с нами автор YouTube канала Balkan DIY.
Основные этапы работ
Отрезаем кусок профильной трубы и привариваем на конце болт. Обвариваем его, а потом обтачиваем на шлифовальном станке, чтобы получился конус.
На другом конце заготовки высверливаем два отверстия для крепления сварочного кабеля и «прищепки».
Потом привариваем еще один кусок профтрубы, установив его перпендикулярно. В нем также необходимо просверлить отверстие для установки болта с неодимовым магнитом.
Берем длинный болт и вставляем его в отверстие в магните. Надеваем пружину и шайбу.
Вставляем получившуюся деталь в отверстие в коротком отрезке профильной трубы и фиксируем барашковой гайкой.
В завершении останется только прикрепить «прищепку» и сварочный кабель. Самодельное приспособление готово.
Видео
Подробно о том, как своими руками сделать универсальную сварочную массу, можно посмотреть в авторском видеоролике ниже.
Как сделать переключаемую магнитную массу для сварки
Рассказываем, как сделать своими руками переключаемую магнитную массу для сварочного аппарата.
Сразу хотим обратить внимание на то, что это не электромагнит.
Переключение между режимами on/off осуществляется механически, путем поворота подвижной части.
Соответственно, сама самоделка состоит из трех основных частей:
- неподвижной части;
- корпуса;
- подвижной части с ручкой, в роли которой выступает барашковый болт.
Своим личным опытом изготовления самодельной магнитной массы для сварки с нами поделился автор YouTube канала The Transformer.
Основные этапы работ
Первым делом необходимо будет изготовить неподвижную часть магнитной массы.
Для этого отрезаем два кусочка толстого металла и с внутренней стороны вырезаем пазы, в которые устанавливаем четыре магнита в виде кубиков. Магниты используются неодимовые.
Далее отрезаем два кусочка из алюминия. Высверливаем в них отверстия. В одной из заготовок нужно нарезать резьбу. Также высверливаем соосные отверстия в заготовках из стали. Соединяем все детали с помощью болтов.
На следующем этапе приступаем к изготовлению подвижной части самоделки. Временно фиксируем неодимовые магниты между двумя кусочками квадратного прутка.
Из алюминия вырезаем деталь с пазом под магниты. Высверливаем в ней отверстия. Вставляем магниты внутрь детали и фиксируем их резьбовым крепежом. Квадратные прутки удаляем.
Теперь надо будет изготовить корпус магнитной массы. Для этого будем использовать четыре заготовки из алюминия.
Высверливаем в них крепежные отверстия, после чего соединяем с помощью болтов. Также фиксируем болтами неподвижную часть с магнитами.
Далее вырезаем из алюминия верхнюю часть корпуса. Высверливаем в ней отверстие под барашковый болт и еще четыре крепежных отверстия. Затем устанавливаем подвижную часть с магнитами и ручку.
Самодельная магнитная масса для сварки готова. Крепим сварочный кабель, и можно пользоваться.
Принцип работы данного устройства можно посмотреть на фото ниже. Поворотом ручки можно менять режим работы с on на off, и наоборот.
В целом, у нас получилась обычная магнитная масса. Компактная и легкая, с мощным магнитом.
Но, в отличие, от классических версий, здесь не надо прилагать усилия, чтобы оторвать магнит от металла.
Видео
Подробно о том, как сделать переключаемую магнитную массу для сварки, можно посмотреть в авторском видеоролике ниже.
Как сделать настольную сварочную массу
Если у вас в мастерской имеется металлический сварочный верстак, и большую часть работ по сварке вы выполняете именно на нем, то имеет смысл изготовить настольную сварочную массу.
Фишка в том, что ее не надо крепить к заготовке, поскольку крепится масса напрямую к столу, на котором происходит сварка.
Настольную сварочную массу можно установить как сверху стола, так и под столом. Неодимовые магниты обеспечивают надежную фиксацию к поверхности.
Материалы для изготовления сварочной массы найдутся в любой мастерской или гараже. По факту, кроме магнитов, покупать больше ничего не надо.
Перечень необходимых материалов:
- металл толщиной 8-10 мм;
- удлиненные муфты;
- винты и гайки к нему;
- латунный болт с гайками;
- пружина;
- неодимовые магниты.
Пошаговый процесс изготовления настольной сварочной массы
В качестве основания самоделки используется кусок толстого металла. Отрезаем заготовку требуемой длины, после чего закругляем острые углы. Размечаем заготовку, и высверливаем в ней три отверстия.
Далее берем две муфты, устанавливаем их над крайними отверстиями, и обвариваем. Сварные швы нужно зачистить щеткой по металлу.
В муфты вставляем шестигранные гайки (под диаметр крепежных винтов), и обвариваем их. Место сварки зачищаем болгаркой.
На следующем этапе подготавливаем крепежные винты с гайками и круглые неодимовые магниты. Важно, чтобы по центру магнитов было отверстие.
Прикладываем неодимовые магниты к верхней части муфт, крепим при помощи длинных винтов. С другой стороны основания сварочной массы крепежные винты фиксируем гайками.
Берем латунный болт, и надеваем на него пружину. Вставляем болт в центральное отверстие в основании, и накручиваем на него гайку. Далее надеваем на болт наконечник сварочного кабеля, и фиксируем второй гайкой.
На этом процесс изготовления настольной сварочной массы можно считать завершенным. Приспособление получилось простым в изготовлении. И самое главное — практически бесплатным. Из плюсов самоделки стоит отметить:
- быструю фиксацию;
- удобство использования;
- компактные размеры.
Видео
Как сделать электромагнитную массу для сварки
В данном обзоре расскажем, как изготовить удобную в использовании электромагнитную массу для сварки.
За основу сегодняшней самоделки используется электромагнитный дверной замок, который работает от блока питания 12 В.
В некоторых ситуациях электромагнитная сварочная масса очень выручает, и намного лучше стандартной механической «прищепки».
Идеей данной самоделки поделился автор YouTube канала DEZERTTER.
Возможно, вас заинтересует необычный способ соединения круглых стальных труб.
Основные этапы работ
Первым делом необходимо разобрать электромагнитный замок, и извлечь электромагнит. Подключаем к нему кнопку включения/выключения и питающий провод от блока питания.
В торцевой крышке корпуса надо просверлить отверстие под питающий провод.
Устанавливаем электромагнит обратно в корпус, и крепим кнопку. Для этого автор использует заводские отверстия в корпусе. Потом устанавливаем торцевые крышки.
Далее в металлическом корпусе и самом электромагните надо будет просверлить отверстие, чтобы можно было прикрутить конец сварочного кабеля.
Читайте также: ручной настенный пресс для алюминиевых банок и пластиковых бутылок.
Видео
Подробно о том, как самостоятельно сделать электромагнитную массу для сварки, вы можете посмотреть в авторском видеоролике.
Сварочная масса из магнитного уголка для сварки
Чаще всего при сварке используется стандартный сварочный зажим-прищепка. Однако далеко не всегда удобно с ним работать. Поэтому в данном обзоре автор предлагает альтернативный вариант — магнитную сварочную массу.
Самодельную магнитную массу довольно легко закрепить на любой металлической поверхности, будь то толстая пластина, уголок или круглая труба.
Рекомендуем также прочитать, как изготовить универсальный рабочий стол для гаража и домашней мастерской.
Для изготовления данной самоделки потребуется магнитный уголок для сварки, отрезки металлической полосы, а также толстая медная пластина. И первым делом отрезаем заготовки нужного размера.
Основные этапы работ
На следующем этапе необходимо будет обработать отрезанные заготовки на шлифовальном станке. Один край медной пластины нужно сделать треугольной формы, с заостренным концом.
В одной из заготовок из металлической полосы автор сверлит отверстие и нарезает резьбу под прижимной болт. Затем свариваем все подготовленные детали вместе. Зачищаем сварные швы.
Ну а дальше все просто: крепим корпус к магнитному уголку, затем устанавливаем медную пластину и фиксируем ее с помощью прижимного барашкового болта. А к медной пластине крепим зажим-прищепку.
Видео
Подробно о том, как изготовить самодельную магнитную массу для сварки, вы можете посмотреть на видео ниже. Этой идеей поделился автор YouTube канала Hassan Abu-Izmero.

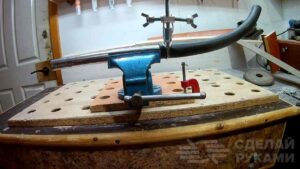

Компактная сварочная масса из неодимового магнита и профтрубы
Заводские магнитные массы стоят очень дорого. Зачем тратить деньги, когда можно сделать такую массу своими руками.
Для этого потребуется неодимовый один магнит из старого жесткого диска, а также кусок профильной трубы.
Преимущества данной магнитной массы заключаются в компактности и практичности.
Причем сам контакт происходит через металл, а не через магнит (он утоплен в профильной трубе и не касается поверхности заготовки).
В общем, если вы часто пользуетесь сварочным аппаратом, то данная самоделка вам пригодится, причем сделать ее можно из доступных материалов, и это не займет много времени.
Из основных материалов для работы потребуются: профиль 15х15 мм, болт с гайкой М6, пружинная шайба (гровер), а также неодимовый магнит и сварочный кабель.
Процесс изготовления магнитной массы
Неодимовый магнит из жесткого диска ПК свободно помещается в профтрубу 15х15 мм. Вставляем его внутрь профиля и срезаем все, что находится выше на 3-4 мм. Можно использовать ножовку по металлу, но быстрее будет болгаркой.
На следующем этапе сверлим отверстие в профтрубе под «хвостовик» сварочного кабеля. Удобно использовать для этого ступенчатое сверло по металлу.
Соединяем кабель с помощью болта М6 с гайкой, все лишнее отрезаем. Самоделка готова.
Видео
Подробно о том, как изготовить компактная магнитную массу из неодимового магнита из жесткого диска и профтрубы, смотрите в видео на сайте.
Магнитная масса для сварки из болтов и гаек
Сделать магнитную массу для сварки можно из подручных материалов. Например, из болтов и гаек, которые найдутся в любой мастерской.
Также для изготовления сварочной массы потребуется два круглых неодимовых магнита разного диаметра и шайбы.
Первым делом подбираем болт нужной длины с гайкой. К концу болта необходимо будет приварить маленькую гайку.
Затем потребуется еще одна гайка и шайба. Свариваем их вместе. Гайку, накрученную на болт, привариваем к шайбе.
Возможно, вам также будет интересно прочитать: как изготовить тисы для фиксации круглых труб.
Основные этапы работ
На следующем этапе привариваем сбоку гайки еще один болт. Фиксируем его под углом и привариваем. Затем зачищаем сварные швы.
Далее нам потребуются два круглых неодимовых магнитов. Выставляем маленький магнит по центру большого, и фиксируем клеем. Потом вклеиваем маленький магнит в гайку, приваренную к болту.
На болт, приваренный под углом, надеваем две шайбы и накручиваем гайку (для фиксации кабеля от сварки).
Видео
Подробно о том, как своими руками сделать магнитную масса для сварки из болтов и гаек, можно посмотреть на видео ниже.
Этой простой, но полезной идеей с нами поделился автор YouTube канала LaKema.
