Как сделать универсальный гаечный ключ своими руками
Набор гаечных ключей — это, конечно, хорошо. Но когда времени в обрез, то удобнее пользоваться универсальным ключом, который подходит для гаек разного диаметра, и при этого довольно легко регулируется.
В сегодняшней статье мы расскажем, как своими руками изготовить универсальный гаечный ключ — рекомендуем сделать такой инструмент для мастерской.
Идеей изготовления самодельного регулируемого гаечного ключа поделился автор YouTube канала khám phá và sáng tạo — берите на заметку!
Необходимые материалы:
- металлическая полоса;
- резьбовая шпилька;
- шестигранная гайка (под диаметр шпильки).
Пошаговый процесс изготовления универсального гаечного ключа
Первым делом отрезаем кусок металлической полосы, прикладываем к ней шестигранную гайку необходимого диаметра, и обводим маркером.
После этого берем металлическую линейку, и напротив одной из граней размеченной области чертим еще одну фигуру — треугольник.
На следующем этапе необходимо будет вырезать то, что нарисовали.
Для удобства сначала надо просверлить отверстия по краям размеченного участка, потом — вырезаем середину бормашинкой или с помощью электролобзика. Края обрабатываем при помощи напильника.
Далее нам потребуется резьбовая шпилька.
Отрезаем заготовку требуемой длины, зажимаем в тисках, и стачиваем болгаркой часть резьбы. Аналогичную операцию выполняем на противоположной стороне шпильки.
В металлической полосе вырезаем продольный паз по ширине резьбовой шпильки. Затем отрезаем два кусочка металла, и привариваем их с двух сторон паза.
На последнем этапе придаем самодельному инструменту необходимую форму, а на конец шпильки накручиваем гайку — предварительно ее надо округлить, а с наружной стороны сделать насечки.
К торцам корпуса самоделки необходимо приварить два кусочка металла, чтобы гайка «не слетала». При помощи болгарки зачищаем сварные швы, а потом красим приспособление.
Видео по теме:
Самодельная ручка-удлинитель для рожкового гаечного ключа
При ремонте или обслуживании автомобиля время от времени приходится откручивать болты или гайки, которые находятся в труднодоступных местах. И чтобы открутить болт, приходится сильно изощряться.
Поэтому для удобства их откручивания мастер предлагает изготовить ручку-удлинитель, которая подойдет как для рожкового, так и накидного гаечного ключа. С таким простым приспособлением можно дотянуться до любого места под капотом.
Для изготовления данного самодельного приспособления потребуется кусок стальной трубы и два небольших отрезка металлического уголка. Эти «комплектующие» без проблем найдутся в любом гараже.
Процесс изготовления самодельной ручки-удлинителя
Первым делом необходимо отрезать подходящий по длине кусок трубки. Диаметр нужно выбирать такой, чтобы ручка-удлинитель удобно лежала в руке. Затем к нижней части трубы привариваются два отрезка уголка.
После сварки сварные швы необходимо будет зачистить болгаркой с лепестковым кругом или на ленточно-шлифовальном станке (гриндере).
Собственно, само приспособление готово — останется только покрасить его, и установить между уголками гаечный ключ. Как видите, много времени данная самоделка не займет, да и материалы вполне доступные.
Подробный процесс изготовления самодельной ручки-удлинителя для рожкового гаечного ключа смотрите в видеоролике на нашем сайте. Напишите в комментариях под видео, понравилась вам данная самоделка или нет?
Цепной ключ из цепи и звездочки от ГРМ двигателя авто
При работе в домашней мастерской или гараже часто приходится сталкиваться с такой ситуацией, когда грани на гайке или шляпке болта «слизаны», и обычный рожковый (или разводной) ключ попросту прокручивается.
Решить данную проблему можно с помощью универсального цепного ключа, который работает на сжатие. Сделать такое приспособление можно своими руками из цепи и звездочки от ГРМ двигателя авто.
Простота конструкции самодельного цепного ключа делает его очень практичным и легким в процессе использования. Само приспособление состоит из двух основных элементов: зажимного механизма и ручки.
Основные этапы работ
В первую очередь необходимо будет обрезать болгаркой часть гаечного (рожкового) ключа. Потом нужно отрезать подходящий по длине кусок металлической цепи ГРМ, и приварить один конец к гаечному ключу.
А с противоположной стороны необходимо будет приварить часть звездочки от ГРМ двигателя автомобиля. Сварные швы надо зачистить болгаркой с лепестковым кругом или ручным гриндером (электронапильником).
В результате получилось простое универсальное приспособление для мастерской и гаража, при помощи которого можно будет открутить болты и гайки со слизанными гранями.
Подробно о том, как сделать цепной ключ из цепи и звездочки от ГРМ двигателя авто своими руками, смотрите в видеоролике на сайте.
Универсальный цепной ключ из простых подручных материалов
Самодельный универсальный цепной ключ, который достаточно легко изготовить из простых подручных материалов, непременно пригодится в гараже или домашней мастерской.
Для его изготовления потребуются материалы, которые практически всегда найдутся под рукой у запасливого мастера. В качестве основы автор использует обычный рожковый ключ 22 на 19 миллиметров.
Также для данной самоделки потребуется велосипедная цепь, отрезок профильной трубы 15*15 мм, болт и гайка диаметром 8 мм. Для начала необходимо отпилить два рожковых конца ключа болгаркой или ножовкой по металлу.
Этапы изготовления универсального цепного ключа
К одному концу заготовки привариваем отрезок профильной трубы (предварительно сделав отверстие для болта и приварив гайку), а к другому концу – велосипедную цепь. Теперь, при помощи болта можно зафиксировать цепь вокруг гайки.
Преимуществ у данного ключа действительно много. Например, один такой ключ полноценно заменяет магазинные ключи, а хват у этой самоделки в разы лучше, что упрощает откручивание заржавелых болтов или гаек, так как цепь имеет довольно подвижную конструкцию.
Велосипедная цепь равномерно обхватывает болт или соединительную муфту по всему диаметру, что уменьшает урон, наносимый конструкции при откручивании. Все инструменты, необходимые для изготовления данного ключа, являются доступными, и имеются практически в каждом доме.
Благодаря такому полезному приспособлению, открутить любую гайку не составит труда! Процесс изготовления универсального цепного ключа из простых подручных материалов можно посмотреть в видеоролике на сайте.
Полезный инструмент из сломанного разводного ключа
В данном обзоре, используя сломанный разводной ключ, автор делает полезный инструмент для гаража и домашней мастерской.
По сути, самоделка представляет собой тот же разводной гаечный ключ, но модернизированный — с быстрым эксцентриковым зажимом.
Первым делом необходимо будет зачистить разводной ключ от ржавчины. С этой задачей отлично справится болгарка с чашечной щеткой по металлу. Также можно использовать лепестковый круг.
Далее потребуется сделать деталь из отрезка круглого прутка и небольшого куска металлической пластины. Диаметр прутка должен соответствовать диаметру отверстия в разводном ключе.
Основные этапы работ
На следующем этапе необходимо будет приварить к ранее изготовленной детали два куска стальной полосы. В них надо просверлить отверстия. Острые углы нужно закруглить.
Далее нужно будет вырезать из профильной трубы прижим, а из отрезка кругляка — эксцентрик. Сверлим в этих деталях отверстия, после чего при помощи болта и гайки крепим к первой детали.
К эксцентрику необходимо приварить ручку из круглого стального стержня. Потом сварной шов надо будет зачистить болгаркой.
Далее вставляем прижим в разводной ключ и привариваем кусок металла к торцу отверстия, чтобы деталь не выпадала. Самоделка готова.
Подробно о том, как своими руками сделать полезный инструмент из сломанного разводного ключа, можно посмотреть в авторском видеоролике.
Универсальный ключ для затяжки ПНД муфт
При монтаже водопровода из полиэтилена низкого давления используются специальные муфты различных диаметров. Если муфты диаметром до 50 мм можно затянуть газовым ключом, то больший диаметр нужно затягивать специальными ключами.
В данном обзоре мы расскажем, как изготовить такой ключ из различных видов металла. Для его изготовления понадобится листовой металл, квадратный пруток, болт, слесарные и сверлильные инструменты, газосварочное оборудование.
Для начала подготовим накидную часть для ключа. Нарисуем полукруглую заготовку и вырежем от неё половину (четверть от круга). Просверливаем с одного края отверстие чуть больше диаметра соединительного болта. Отложим в сторону заготовку и приступим к изготовлению рукояти.
Основные этапы работ
На следующем этапе берём пруток и нагреваем его с одного края (соблюдайте технику безопасности и меры защиты работая с газосварочным оборудованием). Придаём ему точно такую же окружность, как у накидной части.
Далее выпрямляем ручку до подходящего угла. Приступаем к сверлению отверстия в изогнутой части прутка. Для этого сначала просверлим сквозное отверстие чуть меньше диаметра соединительного болта.
Потом пропиливаем перпендикулярно отверстию торец прутка до глубины чуть большей, чем просверлено отверстие. Высверливаем одно из отверстий до нужного диаметра (как на накидной части).
Нарезаем резьбу в малом отверстии и соединяем все части воедино посредством болтового соединения. Срезаем излишки болта (если таковые имеются).
Наконец можно приварить к накидной части зацепную лопасть из кусочка листового металла. Подрезаем под нужный размер и зачищаем все сварные швы.
Покрасим в нужный нам цвет и самодельный ключ для затяжки ПНД муфт готов. Подробности изготовления смотрите на видео ниже.
Мощная трещотка для головок своими руками
Одним из часто используемых и востребованных инструментов в гараже является трещотка для головок, при помощи которой автовладельцы без особых усилий откручивают гайки и болты, расположенные в труднодоступных местах (например, когда нужно снять сидение в салоне или поменять аккумулятор).
Основным достоинством трещоточного ключа является возможность открутить даже те болты и гайки, которые заржавели. Да и работать трещоткой в большинстве случаев намного удобнее, чем рожковым или накидным ключом. Вот только ключи-трещотки заводского производства стоят немалых денег, поэтому этот инструмент можно сделать своими руками.
Чтобы сделать мощную трещотку для головок, потребуются следующие материалы: стальной пруток диаметром 16–18 мм, а также металлическая полоса толщиной 6 мм и шириной 50 мм. Из основного инструмента для работы понадобится сварочный аппарат и угловая шлифмашина.
Основные этапы работ
От металлической полосы отрезаем болгаркой два одинаковых отрезка длиной 35 см. Делаем разметку и вырезаем из них две заготовки в форме лопатки, в которых сверлим отверстие диаметром 18 мм ступенчатым сверлом по металлу. От стального прутка отрезаем небольшой кусок длиной 6 см, один конец стачиваем на наждаке на конус.
Из полосы вырезаем болгаркой круглую шайбу, а затем делаем из нее шестеренчатое «колесо» с косыми зубьями. Надеваем его на отрезок стального прута и привариваем. Затем собираем весь инструмент. Подробный процесс изготовления самодельной трещотки для головок можно посмотреть в видеоролике на сайте.
Шарнирный вороток для торцевых головок из рожкового ключа
Из старого рожкового (гаечного) ключа, которым вы давно уже не пользуетесь, можно сделать удобный шарнирный вороток для торцевых головок. Работать с таким инструментом намного практичнее и легче, особенно в труднодоступных местах, где невозможно применение другого инструмента.
Нужно отметить, что шарнирный вороток, изготовленный из старого рожкового ключа, гораздо удобнее классических воротков Т-образной формы благодаря более длинному рычагу. А также данная самоделка более универсальна в использовании, по сравнению с Г-образным воротком.
Первым делом необходимо сделать «переходник» для торцевых головок из стального кругляка подходящего диаметра. Для этого потребуется токарный станок. Впрочем, есть вариант проще: отрезать квадрат со старого Г-образного воротка или снять уже готовый на Т-образном воротке.
Основные этапы работ
Готовый «переходник» для торцевых головок необходимо приварить к куску толстостенной трубы или водопроводной муфте. Если есть токарный станок, то деталь нужной формы и размера можно сделать самостоятельно.
На следующем этапе работ нужно приварить «переходник» к рожковому ключу. Для этого сначала вставляем в «бочонок» кусок стального прута, а потом уже его концы привариваем к губкам. Таким образом, получится шарнирное соединение.
Теперь самоделка полностью готова к работе. Подробно о том, как изготовить шарнирный вороток для торцевых головок из рожкового ключа, смотрите в видеоролике на сайте.
Самодельный ключ для откручивания гаек в труднодоступных местах
С проблемными гайками часто приходится сталкиваться под раковиной. Открутить их обычным рожковым ключом иногда очень сложно — мешает дно раковины. Да и сам этот процесс отнимает много сил и времени.
Автор YouTube канала Mr Technic придумал интересный способ, как без лишних телодвижений открутить гайку в труднодоступном месте.
Для этого потребуется самодельный ключ. Изготовить его можно своими руками.
Необходимые материалы:
- квадратная профильная труба;
- кусочки металла;
- стальной круглый пруток.
Основные этапы работ

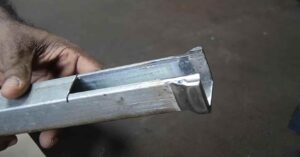

Первым делом отрезаем от профильной трубы заготовку подходящей длины. Потом делаем разметку, и с помощью болгарки вырезаем часть стенки, как показано на фото. Заусенцы убираем напильником по металлу.
Далее отрезаем три кусочка металла, и привариваем их к трем сторонам заготовки. Потом зачищаем сварные швы зачистным или лепестковым кругом.
На противоположном конце профильной трубы сверлим сквозное отверстие. Вставляем в него кусок круглого стального прутка, который будет выполнять функцию воротка.
На концах прутка нужно нарезать резьбу, и накрутить гайки. Или же можно сделать несколько точек сваркой. Самодельный ключ для откручивания проблемных гаек готов.
Подробный процесс изготовления, а также принцип работы этого ключа можно посмотреть в авторском видеоролике.
Универсальный ключ для откручивания гаек и болтов
При помощи самодельного универсального ключа, сделанного из подручных материалов, можно открутить или закрутить болты и гайки разного размера. Причем данный гаечный ключ справится как с круглыми, так и квадратными гайками.
Для изготовления универсального ключа потребуется головка от накидного гаечного ключа (в ней нужно будет сделать небольшую прорезь), а также 3 отрезка стального квадрата и металлическая пластина прямоугольной формы.
Самодельный универсальный ключ пригодится как в мастерской, так и в гараже или на даче — нет необходимости таскать с собой целую «охапку» ключей разного размера. С таким ключом можно и двигатель разобрать, и колесо с велосипеда быстро снять.
Основные этапы работ
Первым делом нужно отрезать от накидного ключа головку, и сделать в ней прорезь при помощи болгарки. Затем отрезаем три одинаковых куска стального квадрата. В одном из отрезков делаем напильником по металлу небольшое углубление на торце, используя в качестве шаблона гайку.
На следующем этапе выставляем заготовки в нужном положении, и привариваем два квадратных прутка к головке накидного ключа. Квадрат, который посередине, должен оставаться подвижным. Сварочные швы зачищаем болгаркой.
Затем между двумя крайними прутками необходимо будет приварить гайку. В нее вкручивается длинный болт, который будет толкать центральный «вкладыш». К шляпке болта надо приварить кусок круглого прутка, чтобы получился вороток.
После этого останется только «обшить» готовую самоделку с двух сторон полосками, вырезанными из листового металла, и покрасить. Подробный процесс изготовления универсального ключа для откручивания гаек и болтов можно посмотреть в видеоролике на сайте.
Самодельный ключ-трещотка из велосипедной звездочки
Ключ с храповым механизмом (под сменные головки разного диаметра), изготовленный из односкоростной велосипедной звездочки с трещоткой, позволяет ускорить процесс сборки-разборки различных элементов конструкции, механизмов или деталей, сопряженных друг с другом посредством болтового соединения.
Помимо велосипедной звездочки, для изготовления ключа-трещотки понадобится гайка с шайбой, кусок стальной круглой трубы, небольшой отрезок квадрата на ½ дюйма, а также кусок профиля. Все эти материалы без проблем можно найти в гараже или в пункте приема металлолома.
Основные этапы работ
Внутрь отрезка стальной трубы вставляем гайку с прессшайбой, после чего обвариваем. В трубе при помощи напильника по металлу нужно «прогрызть» квадратное отверстие под кусок стального квадрата.
При помощи болгарки делаем продольный рез в двух боковых стенках профильной трубы, после чего привариваем рукоятку к велосипедной звездочке. Но сначала саму звездочку необходимо приварить к отрезку круглой трубы.
Потом вставляем кусок квадрата с головкой подходящего диаметра, и можно идти крутить гайки. По сравнению с обычными воротками, таким ключом пользоваться намного удобнее.
Подробный процесс изготовления самодельного ключа-трещотки из велосипедной звездочки можно посмотреть в видеоролике на нашем сайте. Пишите в комментариях под видео, что думаете по поводу данной самоделки.
Как из обычного рожкового ключа сделать универсальный
Из обычного рожкового гаечного ключа после некоторой доработки можно сделать универсальный ключ. С его помощью вы без проблем сможете открутить гайки и болты разного диаметра. Причем для этого нет необходимости таскать с собой целый набор рожковых или накидных ключей.
Чтобы изготовить своими руками универсальный ключ, для этого потребуется обычный рожковый ключ нужного вам диаметра, а также болт с гайкой для крепления подвижной головки. Для работы потребуется болгарка и наждачный станок.
Первым делом отрезаем от рожкового ключа одну из головок. Место среза на головке необходимо отшлифовать лепестковым кругом для УШМ или на ленточно-шлифовальном станке. Потом можно переходить к следующему этапу работ.
Процесс изготовления универсального ключа
С помощью болгарки обрезаем часть одной из губок головки рожкового ключа, после чего делаем продольный пропил. Далее делаем косой срез на самой ручке инструмента. Немного «счесываем» металл по бокам заготовки, а затем нарезаем маленькие зубчики.
На последнем этапе сверлим сквозные отверстия в ручке и головке рожкового ключа. После чего соединяем их вместе при помощи маленького болтика с гайкой. В результате получился простой и удобный в использовании инструмент.
Подробнее о том, как из обычного рожкового ключа сделать универсальный ключик для гаража и домашней мастерской, смотрите в видеоролике на нашем сайте.
Вороток для торцевых головок из стабилизатора авто
В данном обзоре автор показывает процесс изготовления самодельного воротка для торцевых головок. В качестве основного материала используется стабилизатор от ВАЗ 2106 (подойдёт и от другого автомобиля).
Диаметр стабилизатора составляет 20 мм. Сталь хорошая (пружинно-рессорная), и отлично подходит для изготовления воротков.
Первым делом необходимо нагреть и выровнять пруток. Для этого потребуется муфельная печь или самодельный горн и принадлежности для кузнечных работ.
Основные этапы работ
На следующем этапе нагреваем конец прутка и при помощи кувалды придаем ему четырехгранную форму — под размер торцевой головки.
Потом снова нагреваем пруток, зажимаем его в слесарных тисках и сгибаем под углом 90 градусов.
Далее автор опять нагревает пруток и делает закалку металла в масле.
Силовые воротки для торцевых головок готовы, и можно уже использовать их по назначению.
Подробно о том, как сделать вороток для торцевых головок из стабилизатора авто, смотрите на видео.
Трубный ключ из шестеренок: для работы с круглыми трубами
Трубный ключ используется, чтобы вращать или фиксировать круглые трубы. По сути, он является разновидностью разводного ключа. В сегодняшней статье мы расскажем, как изготовить самоделку своими руками.
Своим личным опытом изготовления самодельного трубного ключа поделился с нами автор YouTube канала Mr SunY.
Необходимые материалы:
- две шестерни;
- листовой металл;
- полоса;
- круглая труба;
- болты с гайками.
Самоделка довольно проста в изготовлении и в определенных случаях может стать альтернативой газовому ключу. Но, конечно, полностью заменить его она не сможет.
Особенность самодельного трубного ключа заключается в том, что подвижная губка приводится в движение с помощью шестеренок.
Основные этапы работ
Первым делом вырезаем из листового металла два круга, которые будут использоваться для изготовления корпуса самоделки.
Из толстого металлической полосы вырезаем две прижимных губки. С помощью болгарки вырезаем зубья для лучшего сцепления с фиксируемой поверхностью.
В круглых пластинах высверливаем по два отверстия. В первый диск вставляем болты, потом надеваем на них шестеренки.
Первую прижимную губку привариваем к одной из шестеренок, вторую — к корпусу (она будет неподвижной).
Ко второй шестерне привариваем кусок стального кругляка или квадратного прутка, надеваем на него рукоятку из круглой трубы.
Устанавливаем второй диск, и фиксируем его гайками. Выступающую часть болтов надо будет обрезать болгаркой.
Самодельное приспособление готово. Тест показал, что со своей задачей трубный ключ справляется.
Видео по теме
Подробнее о том, как изготовить своими руками трубный ключ из шестеренок и металлолома, вы можете посмотреть в авторском видеоролике ниже.
