Как сделать заклепочный «пистолет» из шуруповерта

Имея в наличии шуруповерт и немного металла, можно сделать своими руками заклепочный пистолет для резьбовых заклепок. Идеей поделился автор YouTube канала Darry tools.

Необходимые материалы:

  • листовой металл;
  • труба диаметром 40 мм;
  • резьбовая шпилька;
  • удлиненная гайка;
  • крепежные элементы — болт с гайками.

Как сделать заклепочный «пистолет» из шуруповерта

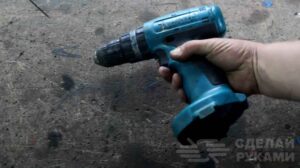

По сути, мы будем собирать с вами насадку для шуруповерта, который будет выступать в качестве привода самодельной конструкции.

Изготовление деталей заклепочного пистолета

Как сделать заклепочный «пистолет» из шуруповерта Читайте также: 6 способов использования F-образной струбцины

Первым делом отрезаем от стальной круглой трубы заготовку длиной около 6-8 см. Она будет выступать в качестве корпуса самодельной насадки.

Из куска листового металла толщиной 2-3 мм с помощью корончатого сверла высверливаем пару круглых «заглушек», которые в дальнейшем будут устанавливаться по торцам корпуса.

Как сделать заклепочный «пистолет» из шуруповерта

Как сделать заклепочный «пистолет» из шуруповерта

Далее берем удлиненную гайку, и привариваем к ней болт. По бокам муфты надо будет приварить кусочки металла, как показано на фото ниже.

Как сделать заклепочный «пистолет» из шуруповерта Читайте также: Что можно сделать из сломанного шуруповерта

Как сделать заклепочный «пистолет» из шуруповерта

После этого останется только изготовить последнюю деталь конструкции. Берем резьбовую шпильку, накручиваем на нее гайку, а с другой стороны надеваем «заглушку». Прижимаем ее шайбой, и обвариваем.

Процесс сборки самодельного приспособления

Первую деталь из удлиненной гайки и болта вставляем внутрь корпуса, в котором предварительно нужно прорезать продольные пазы. Устанавливаем «заглушку».

Как сделать заклепочный «пистолет» из шуруповерта

Как сделать заклепочный «пистолет» из шуруповерта

Как сделать заклепочный «пистолет» из шуруповерта Читайте также: Как из электродов сделать шаблон для переноса контуров

После этого вкручиваем в удлиненную гайку вторую деталь.

Как сделать заклепочный «пистолет» из шуруповерта

«Заглушки» привариваем к корпусу. Выступающие части металлических пластин, приваренных к длинной муфте, необходимо будет обрезать заподлицо с корпусом.

Как сделать заклепочный «пистолет» из шуруповерта

Резьбовую шпильку укорачиваем до требуемой длины.

Как сделать заклепочный «пистолет» из шуруповерта Читайте также: Как сделать блок проката и усиления профильной трубы

Как сделать заклепочный «пистолет» из шуруповерта

Как сделать заклепочный «пистолет» из шуруповерта

На последнем этапе останется только приварить к корпусу гайку, чтобы можно было установить ручку от болгарки.

Зачищаем сварные швы и красим насадку.

Как сделать заклепочный «пистолет» из шуруповерта

Как сделать заклепочный «пистолет» из шуруповерта

Дальше берем шуруповерт и устанавливаем на него торцевую головку под болт. Заклепочный «пистолет» готов — можно приступать к монтажу резьбовой заклепки.

Как сделать заклепочный «пистолет» из шуруповерта

Как сделать заклепочный «пистолет» из шуруповерта
