Как сделать заточной станок из электродрели

В домашней мастерской много режущего инструмента — это стамески, ножи от ручных рубанков, обычные ножи. Также к этой категории можно отнести и сверла.

Чтобы поддерживать инструмент и расходники (сверла) в работоспособном состоянии, их надо регулярно затачивать.

Для этого можно использовать ленточно-шлифовальный станок (гриндер) или электроточило. Эти станки вполне можно изготовить и самостоятельно. В сегодняшней статье рассмотрим, как сделать своими руками заточной станок из дрели.

Идеей самодельного приспособления принадлежит автору YouTube канала GreenSaw. Рекомендуем взять на заметку!

Как сделать заточной станок из электродрели Читайте также: Интересная идея для домашней мастерской: мини станок из шуруповерта

Необходимые материалы:

  • фанера или ДСП;
  • резьбовая шпилька;
  • подшипники;
  • наждачная бумага.

Приступаем к работе

Первым делом необходимо будет изготовить основание и короб, внутри которого будут находиться самодельные заточные круги. Можно сделать их из фанеры или ДСП. В данном случае автор взял за основу оба материала.

Основание изготавливаем из ДСП — вырезаем прямоугольную заготовку требуемого размера.

Затем из фанеры собираем короб, и крепим его к основанию. В боковых стенках короба установлены подшипники — вставляем в них резьбовую шпильку.

Как сделать заточной станок из электродрели

Как сделать заточной станок из электродрели Читайте также: Как сделать мини сверлильный станок из шуруповерта

На следующем этапе нужно будет изготовить заточные круги.

Первый круг вырезаем из листа ДСП, и обрабатываем на шлифовальном станке. На ленточной пиле надо сделать косые пропилы, как показано на фото ниже.

Как сделать заточной станок из электродрели

Как сделать заточной станок из электродрели

Потом отрезаем полосу наждачной бумаги подходящей ширины, и надеваем на круг. Второй круг мастер сделал из МДФ — он будет использоваться для полировки.

Как сделать заточной станок из электродрели Читайте также: Как сделать мини токарный станок из обычной электродрели

Готовые заточные круги надеваем на резьбовую шпильку, и затем фиксируем их гайками с обеих сторон.

Как сделать заточной станок из электродрели

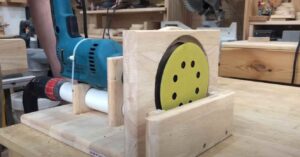

В завершении останется только изготовить опорную площадку для электродрели. Устанавливаем дрель, и фиксируем ее хомутами. Опорную площадку крепим к основанию.

Как сделать заточной станок из электродрели

Для удобства необходимо будет также изготовить регулируемый подручник.

Как сделать заточной станок из электродрели Читайте также: Как сделать шлифовальный станок с пылеуловителем

Как сделать заточной станок из электродрели

В результате у нас получился простенький и бюджетный заточной станок, на котором можно точить ножи, стамески и даже сверла.
