Как собрать самодельный ветряк на основе автомобильного генератора

Бесплатное электричество — заманчивое предложение для тех, кто проживает в частном секторе. Вот только как его получить?

На самом деле существует много разных способов. В сегодняшней статье мы будем «добывать» электричество напрямую из энергии ветра, и для этого нам потребуется самодельный ветряк.

Своим личным опытом по сборке и эксплуатации ветряной мини электростанции поделился с нами автор YouTube канала DIY King.

За основу самодельного ветряка мы будем использовать самый обычный автомобильный генератор на 24V. Также нам понадобятся пластиковые трубы и немного металла.

Процесс изготовления ветряной электростанции

Как собрать самодельный ветряк на основе автомобильного генератора Читайте также: Как сделать маломощный ветрогенератор для дачи

Необходимые материалы:

  • листовой металл;
  • профтруба;
  • квадратный прут;
  • круглая труба.

Первым делом с автомобильного генератора необходимо снять шкив и вентилятор, который используется для охлаждения электрических компонентов, находящихся внутри корпуса.

Как собрать самодельный ветряк на основе автомобильного генератора

На следующем этапе нужно будет, минуя регулятор напряжения, напрямую подключить пару проводов с разъемом к угольным щеткам.

Как собрать самодельный ветряк на основе автомобильного генератора

Как собрать самодельный ветряк на основе автомобильного генератора Читайте также: Как сделать мощную ручную лебедку — сможет вытянуть даже закопанный в землю бетонный столб

Как собрать самодельный ветряк на основе автомобильного генератора

Это нужно для того, чтобы намагнитить катушку ротора с помощью внешнего аккумулятора.

В качестве внешнего аккумулятора используется литий-полимерная батарея на 12V.

Она генерирует 30 ватт энергии — этого вполне достаточно, чтобы намагнитить катушку ротора.

Далее из металла изготавливается рама, к которой с помощью болтов будет крепиться автомобильный генератор, а также хвост. Основные винтовые лопасти, а также хвостовую лопасть можно изготовить из пластиковых труб.

Как собрать самодельный ветряк на основе автомобильного генератора Читайте также: Как сделать недорогой ручной бур из трубы

Также из листового металла вырезается диск требуемого диаметра. В нем нужно просверлить отверстия для крепления металлических полос.

В полосах также высверливаются крепежные отверстия, чтобы можно было закрепить винтовые лопасти.

Как собрать самодельный ветряк на основе автомобильного генератора

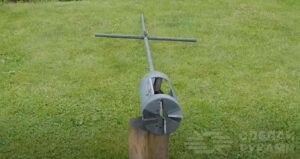

Собранная конструкция устанавливается на мачту, жестко закрепленную в земле или непосредственно на частном доме.

Как собрать самодельный ветряк на основе автомобильного генератора

Обратите внимание

Как собрать самодельный ветряк на основе автомобильного генератора Читайте также: Как сделать простую турбо-печь на дровах (без использования вентилятора или компрессора)

Важный момент заключается в том, что автор использовал генератор переменного тока, и не добился желаемых результатов: цель заключалась в том, чтобы разогнать ветряк до 700 об/мин.

По факту, получилось разогнать только до 350 об/мин (для этого пришлось еще укоротить немного винтовые лопасти), и получить на выходе максимальную мощность около 50 ватт, что едва компенсирует количество энергии, которое используется для намагничивания катушки ротора.

Возможно, имеет смысл использовать генераторы постоянного тока.

Также не лишним будет увеличить скорость вращения за счет более высокого передаточного числа между лопастями и генератором. В общем, конструкция однозначно требует доработки. Если есть идеи, поделитесь в комментариях.

Видео по теме

Подробно о том, как собрать самодельный ветряк на основе автомобильного генератора, показано ниже — в авторском видеоролике.

8 Комментарии

Оставьте комментарий
  1. Ну да, работоспособность автогенератора начинается с 1500 об/мин основного двигателя, да ещё шкивы ремня примерно 2 к 1 , увеличивают скорость вращения ротора до примерно 3000 об/мин, это вряд ли можно достичь от ветролопастей.

  2. Для работы генератора вполне хватит и 900 оборотов,но обороты должны быть 900 и выше для стабильной работы+ всё подключаешь к преобразователю 24×220 и всё работает!!!!Или найди бесперебойник компа и сделай из него преобразователь!

  3. Есть идея. Использовать атмосферную тягу в трубе. По работе в котельной сталкиваюсь с тягой в дымоходах. К примеру центробежный вентилятор довольно таки сильно вращается за счет изменения атм. давления между входом и выходом трубы. А если вместо эл. двигателя установить генератор ? Первое — тяга постоянна вентилятор вращается независимо от скорости и направления ветра, второе — путем расчета и подбора ременного редуктоа вывести на необходимую мощность работу генератора. Ну а далее уже переработка энергии в нужные параметры. Кулибины, хотелось бы услышать ваше мнение. По работе : труба высотой 10 — 12 м, диаметр 100 — 150 мм.

  4. А как передается электричество с генератора на потребителей? Проводами? Ветряк же вращается на мачте за ветром, раз у него есть хвостовой стабилизатор? Провода перекрутятся, поэтому должны быть щетки или еще какие-то способы, типа медных дисков? Ни в статье, ни в видео ничего не сказано. А боковой ветер может быть такой силы, что легко закрутит эту конструкцию на мачте вокруг оси, и никакие стопоры не помогут.

  5. В автомобильном генераторе переменного тока, встроен диодный мост.Хоть он на 12вольт,хоть на 24 вольт.Так что на выходе будет постоянный ток.Возбуждающее напряжение можно подать с выхода генератора,через кусок спирали, или через реостат.Для первоначального возбуждения,достаточно на секунду подать питание на щетки,от любого источника постоянного тока,соблюдая полярность.Лопасти можно поставить большие,для мощности,а обороты увеличить ременной передачей или редуктором.

  6. от любого ветряка много шума особенно если с нагрузкой , а вообще больше геморроя от этой конструкции

  7. Мой отец в 1949 … 1955 гг сделал ветряк в автомобильным генератором. От пропеллера вращение передавалось цепью повышающей скорость приблизительно в 4 раза.
    Пропеллер (2 лопастной) диаметром около 2 м был вытесан из граба по лекалам из журнала Радио тех лет.
    Вся ВЭС была установлена на столбе высотой 6 м.
    В ветреную погоду генератор заряжал 2 аккумуляторные батареи собранные из разбитой военной техники, этого в лесах было много.
    В доме была коробка с реле обратного тока и регулировка заряда. В работе они изрядно трещали.
    В комнатах для освещения были 2 автомобильных лампочки.
    Через вибратор работал радиоприёмник Родина 47.
