Как собрать своими руками ленточный станок для шлифовки

Изготовить ленточно-шлифовальный станок для домашней мастерской под силу каждому. Потребуется только сварочный аппарат (и умением с ним работать), болгарка и стандартные инструменты для работы.

На нашем сайте вы можете найти много разных самодельных конструкций от разных мастеров.

В сегодняшней статье мы рассмотрим вариант, предложенный автором YouTube канала Alex Shovel.

Необходимые материалы:

  • листовой металл;
  • профтруба;
  • круглая труба.

В качестве привода используется электродвигатель мощностью 1,1 кВт (2800 оборотов в минуту). Но вы можете использовать мотор с другими характеристиками.

Основные этапы работ

Сначала изготовим основание конструкции. Отрезаем два куска квадратной профильной трубы, выставляем их на нужном расстоянии друг от друга и привариваем сверху опорную площадку из листового металла.

Как собрать своими руками ленточный станок для шлифовки

В опорной площадке необходимо будет высверлить отверстия для крепления электродвигателя.

Далее привариваем к основанию стойку из листового металла. К ней приваривается опорная пластина для наждачной бумаги (шлифовальной ленты).

Сбоку основания надо будет приварить регулировочный блок для крепления натяжного ролика.

Также изготавливаем ведущий ролик, который будет надеваться на вал электродвигателя. Ведущий ролик имеет бочкообразную форму со скосами под углом 2 градуса.

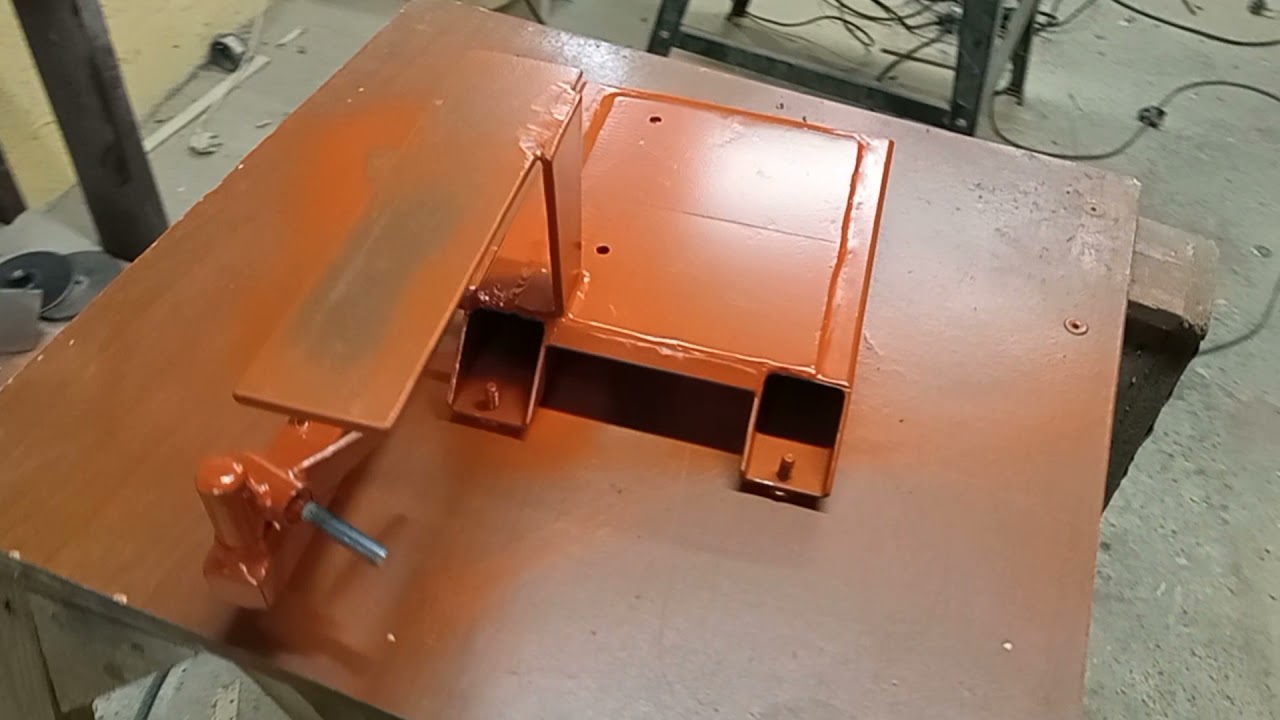

Зачищаем сварные швы болгаркой и красим станину шлифовального станка.

Как собрать своими руками ленточный станок для шлифовки

Устанавливаем и фиксируем электродвигатель с помощью болтов с гайками.

Как собрать своими руками ленточный станок для шлифовки

На опорную площадку устанавливаем блок с кнопками включения и выключения. Выполняем подключение электропроводки. Склеиваем шлифовальную ленту и надеваем ее на ролики. Регулируем натяжку ленты с помощью блока натяжения.

Как собрать своими руками ленточный станок для шлифовки

Видео по теме

Подробнее о том, как собрать своими руками ленточный станок для шлифовки, можно посмотреть ниже — в авторском видеоролике.
