Как соединить профтрубу без сварки и болтовых соединений

Все мы привыкли к сварке и болтовым соединениям. Но что делать, если ничего из этого под рукой нет, а профильные трубы между собой соединить как-то нужно? В такой ситуации можно воспользоваться советом, который предлагает автор в этом обзоре.

Обратите внимание, что автор использует две квадратных профтрубы разного размера: 40х40 мм и 30х30 мм.

Первым делом вооружаемся угольником и маркером, и чертим линии на каждой из сторон профиля 40х40 мм. Потом отступаем 30 мм (на ширину второго профиля) и снова делаем разметку.

Как соединить профтрубу без сварки и болтовых соединений

Как соединить профтрубу без сварки и болтовых соединений Читайте также: Как сделать соединение профтрубы под углом 90 градусов без сварки и болтов

Как соединить профтрубу без сварки и болтовых соединений

Рекомендуем вам также прочитать статью-обзор: очень быстрый способ разметки профильной трубы.



Основные этапы работ

На следующем этапе к одной из сторон профтрубы 40х40 мм прикладываем вторую трубу, и чертим две перпендикулярные линии. В итоге должен получиться прямоугольник 40*30 мм. В этом месте будет вырезать «окно».

Как соединить профтрубу без сварки и болтовых соединений

После этого делаем разметку на второй профильной трубе. Отступаем от края 15 мм и чертим линии. Далее вырезаем болгаркой все лишнее в обоих профильных трубах.

Как соединить профтрубу без сварки и болтовых соединений Читайте также: Как убрать следы от сварки на деталях из нержавейки

Как соединить профтрубу без сварки и болтовых соединений

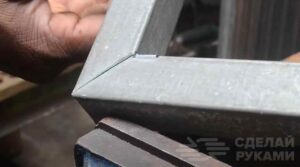

Вставляем одну профтрубу в другую, подбиваем молотком, чтобы она зашла на максимальную глубину. Обязательно проверяем, чтобы был прямой угол. Выступающие концы профиля загибаем с помощью молотка в противоположные стороны.

Как соединить профтрубу без сварки и болтовых соединений

Подробно о том, как соединить профильные трубы без сварки и болтовых соединений, вы можете посмотреть на видео ниже. Обзор подготовлен на основе видеоролика с YouTube канала Welder DIY.

Как соединить профтрубу без сварки и болтовых соединенийКлассный способ соединения профильной трубы без сварки и болтовых соединений
Как соединить профтрубу без сварки и болтовых соединений
Андрей Васильев
Задать вопрос
5 Комментарии
Оставьте комментарий
  1. ничего нового не придумали, правильней соединить 30 и 40 профилированные трубы крест на крест, но 30 вставить в квадратное отверстие 30*30 в 40 трубу, а не отпиливать половину трубы, далее соединить болтом соединение, под углом 90 градусов.

  2. Так потом все равно обваривать. Нагрузки то такое соединение не выдержит, ни на изгиб, ни на давление.
