Рассказываем, как самостоятельно изготовить подъемный мини кран для гаража и домашней мастерской. Идеей поделился автор YouTube канала Dr.Inventor.
Первым делом отрезаем заготовки из профильной трубы: 1 отрезок длиной 30 см, два — длиной по 15 см. Свариваем заготовки вместе, чтобы получилась крестовина.
На каждой стороне крестовины сверлим по два отверстия. Потом отрезаем четыре заготовки длиной по 60 см, и тоже сверлим в них отверстия. Вставляем в крестовину, фиксируем с помощью болтов. Это у нас получились ножки.
По центру крестовины нужно будет приварить стойку. К верхней части стойки привариваем еще один отрезок квадратной профильной трубы (в него будет вставляться стрела), и усиливаем место соединения укосиной.
Советуем вам также прочитать статью-обзор: как своими руками изготовить большой козловой кран с электрической лебедкой.
Изготовление мини крана
На следующем этапе отрезаем от металлической полосы две одинаковых заготовки, и сверлим в них отверстия.
Привариваем детали к верхней части стойки, как показано на фото ниже. Между ними устанавливаем самодельный направляющий ролик, изготовленный из куска круглой стальной трубы и подшипников.
К нижней части стойки над крестовиной привариваем четыре отрезка профильной трубы длиной по 70 мм — для хранения ножек, когда кран находится в разобранном состоянии.
К двум лапам крестовины надо приварить кусок металлической пластины — это будет опорная площадка для установки аккумулятора.
По краям ножек, которые вставляются в крестовину, привариваем колесики, чтобы конструкция была мобильной.

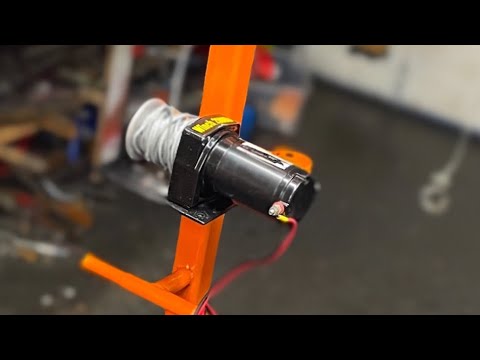

Посередине стойки нужно приварить крепежную площадку для установки электролебедки.
Далее зачищаем сварные швы болгаркой, красим, и приступаем к сборке самодельного крана. Сначала устанавливаем лебедку. Потом вставляем в крестовину ножки с колесиками.
После этого устанавливаем на свое место аккумулятор.
Из профильной трубы изготавливаем стрелу, привариваем к ней крепление с направляющим роликом, и устанавливаем ее в верхней части стойки. На конце тросика электролебедки крепим крюк.
Пошаговый процесс изготовления самодельного мини крана для подъема тяжестей и грузов можно увидеть в авторском видеоролике.
