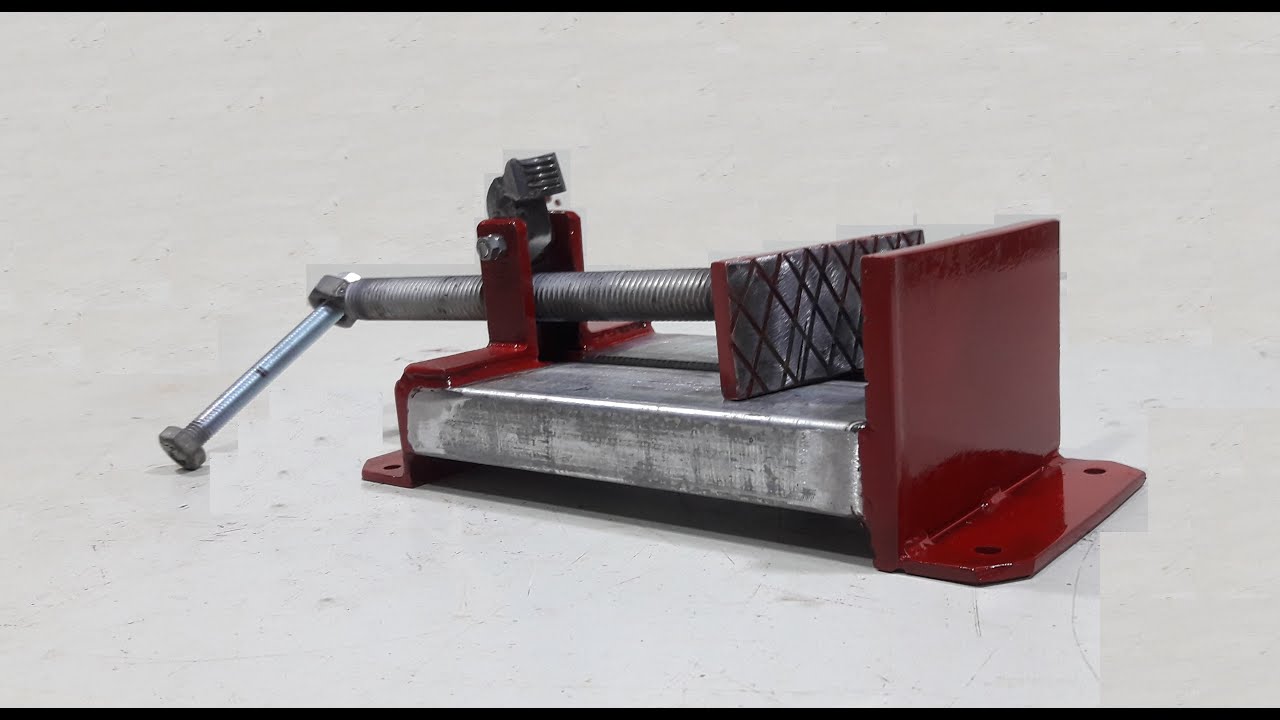

Компактные слесарные тиски из профильной трубы и уголка

Слесарные тиски — вещь нужная, и пригодятся они в любой домашней мастерской. Как и струбцин, тисков много не бывает. Для разных слесарных работ требуются разные тиски.

Компактные слесарные тиски из профильной трубы и уголка

В данном обзоре автор показывает, как сделать своими руками компактные слесарные тиски из профильной трубы и уголка.



Первым делом нужно отрезать две заготовки из прямоугольной профильной трубы 50*25 мм длиной по 18 см.

Компактные слесарные тиски из профильной трубы и уголка Читайте также: Как организовать обогрев гаража своими руками

Компактные слесарные тиски из профильной трубы и уголка

Далее потребуется еще две заготовки из строительного уголка и стальной пластины длиной по 11 см.

Компактные слесарные тиски из профильной трубы и уголка

Рекомендуем также прочитать статью: как сделать слесарные тиски с функцией быстрого зажима.

Делаем разметку на металлической пластине, и на одной из половинок нужно будет сделать насечки.

Компактные слесарные тиски из профильной трубы и уголка Читайте также: 7 идей как сделать инструмент для резки гипсокартона

Компактные слесарные тиски из профильной трубы и уголка

Основные этапы работ

На следующем этапе необходимо просверлить в уголке два отверстия. После этого свариваем все детали вместе.

Компактные слесарные тиски из профильной трубы и уголка

Затем автор отрезает кусок металлической пластины длиной 8 см. Эта пластина будет выступать в качестве подвижной губки тисков. К пластине приваривает винт и делаем крепление для него.

Компактные слесарные тиски из профильной трубы и уголка

Компактные слесарные тиски из профильной трубы и уголка Читайте также: 5 способов как согнуть круглую стальную трубу

Компактные слесарные тиски из профильной трубы и уголка

В завершении останется только изготовить ручку. К концу винта приваривается гайка, а в нее вставляется болт. В итоге получится классический вороток, как на обычных тисках.

Компактные слесарные тиски из профильной трубы и уголка

Подробно о том, как сделать компактные слесарные тиски из профильной трубы и уголка, можно посмотреть в видеоролике на сайте.

Компактные слесарные тиски из профильной трубы и уголкаQuick action vise | Make A Metal Mini Drill Vise
Компактные слесарные тиски из профильной трубы и уголка
