Конвекционная печь из квадратной профильной трубы

Для обогрева помещения мастерской в основном все используют печки «Буржуйки» или тепловентиляторы. Однако своими руками можно изготовить красивую и очень продуктивную конвекционную печь из обрезков квадратной трубы и листовой стали.

Для изготовления нам понадобятся: квадратные трубы, листовая сталь, кусочек термостойкого стекла, пара брусков, небольшие кусочки арматуры и термометр.

Первым делом отрезаем несколько частей квадратной трубы, причем вертикальные должны быть в два раза короче горизонтальных.

Конвекционная печь из квадратной профильной трубы

Конвекционная печь из квадратной профильной трубы Читайте также: Печь длительного горения из профтрубы, на двух видах топлива

Примеряем торцами к краям все трубы и обводим контуры. Вырезаем одну из полок по контуру и свариваем части, согласно чертежу.



В крайней верхней полке вырезаем круглое отверстие для установки дымовой трубы, подходящего диаметра. Каждый торец профтрубы будем заваривать той самой полкой, которую вырезали ранее.

Конвекционная печь из квадратной профильной трубы

Основные этапы работ

На следующем этапе можно приступать непосредственно к изготовлению самого зольника и топки с колосником.

Для зольника будем использовать листовую сталь. Свариваем буквой «П» три отрезка листа, которые по размерам должны быть равными внутренней плоскости трубы.

Конвекционная печь из квадратной профильной трубы Читайте также: Приспособление для резки стекла в домашних условиях

Конвекционная печь из квадратной профильной трубы

Далее привариваем на самую нижнюю трубу зольник, предварительно вырезав полку под нужный размер.

Затем делаем такую же форму второй раз, но теперь на обоих краях привариваем два кусочка арматуры. Вставляем внутрь трубы и получаем топку.

Конвекционная печь из квадратной профильной трубы

Изготовить зольник можно из нескольких кусочков арматуры, согнутых в двух местах. Свариваем все части и устанавливаем в топку.

Конвекционная печь из квадратной профильной трубы Читайте также: Универсальная насадка-воздуходувка для УШМ

Дверки (они же крышки) делаем из листовой стали. Ручки для дверок можно изготовить из круглого бруска, просверленного посередине, и куска арматуры.

В боковой стенке, чуть дальше, чем топка, вырезаем прямоугольное отверстие и закрываем его смотровым стеклом.

Конвекционная печь из квадратной профильной трубы

Зачищаем все сварные швы и красим термостойкой краской. При возможности можно просверлить отверстие и установить термометр.

Подробное выполнение всех работ можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Camping Wood Stove making TV.

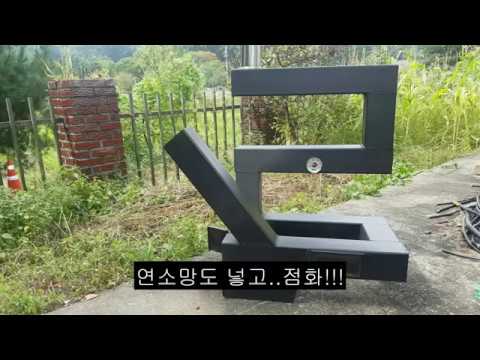

Конвекционная печь из квадратной профильной трубы캠핑용 펠렛난로 만들기,Wood Pellet Stove diy
Конвекционная печь из квадратной профильной трубы
