Кронштейн для телевизора из обрезков фанеры

Установленный в углу комнаты или мастерской телевизор занимает немного полезного пространства, но согласитесь, в небольших помещениях каждый метр имеет значение.

В данном обзоре мы расскажем, как изготовить настенный кронштейн для телевизора, который будет занимать минимум пространства. Сделать такой кронштейн под силу каждому.

Для изготовления самодельного кронштейна нам понадобятся следующие материалы: обрезки фанеры, несколько круглых и квадратных брусков, различные болты и мебельные гайки.

Рекомендуем также прочитать статью-обзор: как своими руками изготовить настенный щит с подсветкой для большого телевизора.

Для начала нарисуем одно из звеньев нашего шарнира. Переносим контуры лекала на кусок фанеры и вырезаем. Для того чтобы все звенья были одинаковыми, на двухсторонний скотч клеим наше первое звено к листу и вырезаем следующее звено.

Кронштейн для телевизора из обрезков фанеры

И так поступаем со всеми шестью звеньями. Обрабатываем все края фрезером. Разделяем звенья и шлифуем наждачной бумагой.

Основные этапы работ

Далее можно начинать работу с подвижными роликами. Их можно изготовить из круглого бруска. Для этого отрезаем несколько одинаковых брусочков. Шлифуем их и сверлим по центру каждого ролика отверстие.

Кронштейн для телевизора из обрезков фанеры

Для большей прочности можно вклеить по центру каждого звена прямоугольные кусочки бруска. Затем вырезаем зажимные шайбы. На листе фанеры размечаем центр будущего звена и перовым сверлом (при возможности сверлом Форстнера) проделываем до половины отверстие.

С обратной стороны коронкой большего диаметра вырезаем сквозное отверстие. Шлифуем все заусенцы. Приступаем к сборке и соединяем все звенья в одну большую конструкцию.

Кронштейн для телевизора из обрезков фанеры

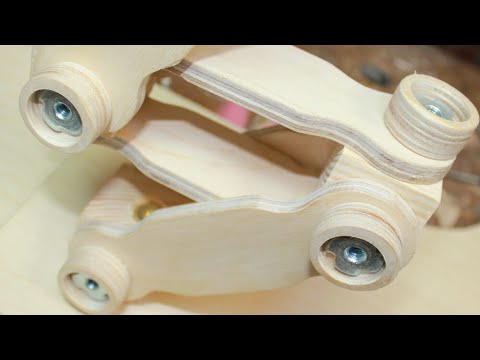

Регулировку затяжки каждого звена можно выполнять фанерными шайбами с забитыми в них мебельными забивными гайками. Собирается всё на болтовое соединение.

Кронштейн для телевизора из обрезков фанеры

Теперь можно прикрутить опорную площадку для стены с одной стороны, а с обратной стороны шарниров вторую площадку для крепления к телевизору.

Кронштейн для телевизора из обрезков фанеры

Проделываем все необходимые отверстия для крепления к стене и телевизору. Устанавливаем шарнир на своё место.

Подробное выполнение всех операций можно посмотреть на видео ниже. Обзор создан на основе авторского видеоролика с YouTube канала Алексей Тулкин DIY.

Кронштейн для телевизора из обрезков фанеры
