Ленточный гриндер на базе УШМ своими руками

В данном обзоре рассмотрим, как сделать своими руками ленточный гриндер на базе УШМ. Самоделка полезная и нужная.

Первым делом отрезаем куски профильной трубы нужного размера. Свариваем из них рамку. По разметке сверлим отверстия.

Ленточный гриндер на базе УШМ своими руками

В просверленные отверстия вставляем болты. Шляпки болтов привариваем к рамке. Сварные швы зачищаем. На болты надеваем подшипники, фиксируем гайками.

Ленточный гриндер на базе УШМ своими руками Читайте также: Самодельный рейсмус из ручного фрезера с направляющими

Ленточный гриндер на базе УШМ своими руками

Советуем также прочитать статью: как сделать настольный станок для снятия изоляции с кабелей и проводов.

Далее отрезаем из листового металла две опорные пластины для шлифовальной ленты. Привариваем их к раме.

Ленточный гриндер на базе УШМ своими руками

Ленточный гриндер на базе УШМ своими руками

Основные этапы работ

На следующем этапе автор приступает к изготовлению блока натяжения. Также необходимо будет сделать упорный ролик.

Ленточный гриндер на базе УШМ своими руками Читайте также: Сверлильный станочек, который поместится на любом рабочем столе

Ленточный гриндер на базе УШМ своими руками

Ленточный гриндер на базе УШМ своими руками

Из куска металла вырезаем основание нужных размеров. К основанию мастер приваривает раму. К верхней части рамы привариваем еще одну опорную пластину.

Ленточный гриндер на базе УШМ своими руками

Ленточный гриндер на базе УШМ своими руками

Ленточный гриндер на базе УШМ своими руками Читайте также: Универсальный шлифстанок из полировальной машинки

Затем автор изготавливает деревянный приводной ролик: сначала делаем заготовку бочкообразной формы, по центру сверлит отверстие и вклеивает удлиненную гайку. К торцам ролика прикручиваем круглые пластины из металла.

Ленточный гриндер на базе УШМ своими руками

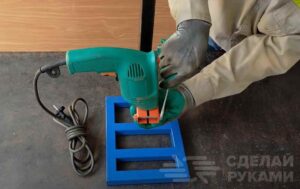

Устанавливаем болгарку, предварительно сделав для нее крепления и хомут. Потом останется только изготовить подручники, все покрасить, натянуть шлифовальную ленту и затем отрегулировать ее положение.

Ленточный гриндер на базе УШМ своими руками

Подробно о том, как сделать ленточный гриндер на базе УШМ своими руками, смотрите на видео ниже. Этой идеей поделился автор YouTube канала Kwando Technic.

Ленточный гриндер на базе УШМ своими руками
