Механический орехокол из различного металлолома

В южных областях растёт очень много орехов, один из них — это грецкий орех. И приходится тратить много сил и времени, чтобы расколоть его руками или ручным орехоколом.

В данном обзоре мы рассмотрим, как изготовить механический станок для колки орехов из металлолома.

Для работы нам понадобятся: квадратные и прямоугольные трубы различного сечения, отрезки круглых труб, несколько полос металла, арматура небольшого диаметра, болт и гайка.



Из инструмента необходимо будет в основном только то, что есть почти в каждой мастерской: болгарка (УШМ), сварочный аппарат и сверлильный инструмент — дрель или шуруповерт.

Механический орехокол из различного металлолома Читайте также: Тиски с двумя подвижными губками (и с приводом от дрели)

Рекомендуем также прочитать статью-обзор: как сделать электрический орехокол из фанеры и двигателя стеклоочистителя.

Процесс изготовления механического орехокола

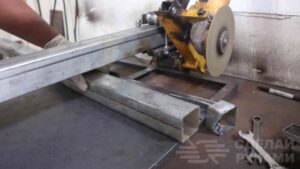

Для начала соберём станину из обрезков профильной трубы. Четыре ножки устанавливаем вертикально и свариваем их вместе при помощи металлических полос. Для большей жесткости по центру приварим ещё одну полосу.

Далее собираем сам механизм для раскалывания. К отрезку профильной трубы нужно приварить к одному её краю (перпендикулярно) меньший отрезок такой же трубы. Предварительно сверлим сквозное отверстие.

В данное отверстие установим вал из обточенной арматуры и приступим к сборке рычага для нажатия. Для этого в полосе металла проделываем отверстие, равное диаметру вала.

Механический орехокол из различного металлолома

Механический орехокол из различного металлолома Читайте также: Универсальный самодельный станок из болгарки

Отмеряем необходимую длину и проделываем второе отверстие меньшего диаметра. В следующем отрезке проделываем отверстие, соосное второму.

Далее можно начать изготавливать втулку с движущимся поршнем для раскалывания. Отрезам небольшую часть трубы, с внутренним диаметром, равным диаметру будущего поршня.

Механический орехокол из различного металлолома

Примеряем арматуру в два раза длиннее, чем втулка. Просверливаем с одной стороны сквозное отверстие и прорезаем его торец чуть глубже этого отверстия.

На отрезок профильной трубы, который мы вырезали вначале изготовления, на второй край привариваем через перемычку нашу втулку и устанавливаем в неё поршень.

Механический орехокол из различного металлолома Читайте также: Гибочный станок для прокатки металла (профильных труб)

Механический орехокол из различного металлолома

В отверстие устанавливаем рычаг из полосы металла и закрепляем его. Далее к свободному краю поршня привариваем прижимную пластину, придав ей выпуклую форму.

Напротив поршня устанавливаем гайку с болтом. Привариваем рычаг давления на обратный край нашей системы рычагов и свариваем всё воедино со станиной. Можно начинать пользоваться!

Механический орехокол из различного металлолома

Механический орехокол из различного металлолома

Все подробности по изготовлению можно увидеть на видео ниже. Обзор создан на основе видеоролика с YouTube канала Mr Novruz.
