Мини гидравлический пресс из домкрата на 5 т

В данном обзоре автор покажет процесс изготовления самого простого мини гидравлического пресса (без сварки), который найдет себе место как в гараже, так и в домашней мастерской.

Потребуются следующие материалы:

    • 3 металлических пластины;
    • 4 отрезка стальной круглой трубы;
    • 4 торцевых крепления для труб;
    • 2 стальных пружины;
    • автомобильный домкрат.

Мини гидравлический пресс из домкрата на 5 т

Мини гидравлический пресс из домкрата на 5 т

Мини гидравлический пресс из домкрата на 5 т Читайте также: Как сделать гриндер на базе электроточила

Первым делом в основании сверлим отверстия, нарезаем в них резьбу, и прикручиваем на болты два торцевых крепления.

Мини гидравлический пресс из домкрата на 5 т

После этого нарезаем резьбу на трубах, и вкручиваем в торцевые крепления две трубы.

Мини гидравлический пресс из домкрата на 5 т

Возможно, вам также интересно будет узнать, как своими руками сделать компактный гриндер (шлифовальный станок) на базе электроточила.

Мини гидравлический пресс из домкрата на 5 т Читайте также: Мощный пресс из гидравлического домкрата на 20 тонн

Далее сверлим еще несколько отверстий в основании — крепим гидравлический домкрат и два уголка для пружин.

Мини гидравлический пресс из домкрата на 5 т

Основные этапы работ

На следующем этапе накручиваем на трубы муфты и вкручиваем в них две оставшиеся трубы. Устанавливаем подвижную площадку. К ее нижней части крепим два уголка. Затем натягиваем пружины.

Мини гидравлический пресс из домкрата на 5 т

Затем останется только просверлить отверстия в третьей пластине и прикрутить к ней торцевые крепления. Устанавливаем «шапку» сверху труб.

Мини гидравлический пресс из домкрата на 5 т Читайте также: Мощный пресс своими руками из гидравлического домкрата

Мини гидравлический пресс из домкрата на 5 т

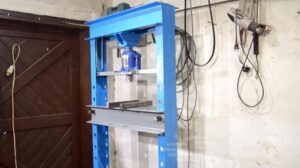

Самодельный пресс готов — ставим его на верстак, и можно пользоваться. С помощью этого приспособления можно гнуть разные заготовки из металла, а также запрессовывать и выпрессовывать подшипники.

Подробно о том, как сделать своими руками мини гидравлический пресс из домкрата на 5 т, смотрите в видеоролике ниже. Идея автора YouTube канала Be Creative.

Мини гидравлический пресс из домкрата на 5 т
Андрей Васильев
Задать вопрос

2 Comments

Добавить комментарий
  1. автор считает, что 4 винта М6 выдержат 5тонн?. Видно по сопромату двоечник!

  2. На м6 он прикрутил уголки для пружин. Опоры прикрутил болтами на М8… да хоть М10. Конструкция ой какая стрёмная. Болты, крепления ухи которых повыгибает, если болты конечно выдержат. резьбы на трубах…
    Я когда себе аналогичное чудо ваял, делал его целиком из П образного швелера (верх, низ, и стойки) И всё это сварил сваркой, но мне показалось что сварка моя камно и для подстраховки, чтобы пресс в один момент не разлетелся на куски и не пробил мне голову, каждое соединение продублировал сквозными болтами М16.
