Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Область применения

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Область применения

Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:

  • вспахивание земельных владений с целью дальнейшего их использования;
  • культивирование почвы, а также избавление от сорняков;
  • боронирование почвы;
  • проведение посевных работ на обработанной почве;
  • посадка и выкопка картофеля.

В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.

Если все сделать правильно, то ваша самоделка может дополнительно выполнять следующие работы:

  • транспортировка различных грузов (перевозка дров, строительного мусора и т.д.);Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
  • уборка снега в зимнее время года;
  • стрижка лужаек и газонов, а также заготовка сена для скота.

Как мы видим, минитрактор переломка классика 4х4 своими руками способен существенно облегчить жизнь любого сельского жителя, ведь с помощью данной техники становится возможным выполнение всего вида работ, которые требуется при грамотном ведении подсобного хозяйства.

Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности.

Более подробно о работе полноприводного минитрактора смотрите на видео:

Какой вариант самодельного мини трактора выбрать

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Cамодельный мини трактор для домашнего хозяйства с ломаной рамой

Лучшим вариантом мини трактора самоделки является машина с ломаной рамой. Такой агрегат состоит из 2 частей задней и передней, сцепление которых осуществляется специальным шарнирным механизмом. В передней части располагаются все механизмы управления, а также вся ходовая часть. Управление осуществляется посредством рулевого колеса и гидроцилиндров, вся конструкция изгибается на шарнире и меняет взаимное расположение двух частей трактора. Таким образом, если вы используете такую конструкцию, можно сэкономить на некоторых деталях, предназначенных для монтажа механизмов управления, которые при обычных условиях располагаются в задней части машины.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Дифференциал от погрузчика

Задняя часть такого минитрактора  по конструкции гораздо проще, нежели передняя. Состоит она из заднего моста, который закрепляется в ложементах на лонжеронах полуоси, на этой конструкции устанавливается сиденье для водителя, и приспособление для крепления навесного оборудования с трактора Белорус. Дифференциал и полуоси можно взять с какого-либо погрузчика. Подвеску на заднюю часть можно сделать, но это не очень целесообразно, обычно амортизация достигается за счет маленького давления в колесах.

Помимо наиболее простой конструкции, такой мини трактор обладает несколькими преимуществ:

  1. Большие производственные мощности, этот аппарат способен выдавать мощности близкие к большому трактору, особенно, если собрать полноприводной трактор с шарнирной рамой;
  2. Способность разворачиваться на минимальных площадях, радиус разворота этого аппарата минимален из-за ломаной конструкции рамы. Трактор можно развернуть на 360 градусов практически на одном месте, это особенно полезное свойство при вспашке земли;
  3. Малое потребление топлива, да этот показатель зависит и от конструктивных особенностей машины, но чаще всего потребление минимально;
  4. Относительно низкая стоимость сборки агрегата. Если приобретать такой трактор, собранный на заводе, то сумма заставит глаза поползти на лоб. А если сделать его самостоятельно, можно получить значительную уценку, так как для сборки используются конструктивные элементы, достать которые можно по самым низким ценам.

Плюсы и минусы самодельного минитрактора

Широкую популярность данному типу техники обеспечивают преимущества:

  • Комфортная эксплуатация в ограниченных условиях небольшого пространства. Для самодельного минитрактора оптимальными являются поля менее 2-3 га. Более крупные площади обрабатываются более габаритной и мощной техникой.
  • Не на всех участках оказывается эффективным ручное вскапывание. Это относится к каменистой или твердой фактуре грунта. При этом ручной труд окажется существенно тяжелее. Уместнее применять в подобных обстоятельствах мини трактор для домашнего хозяйства, который за считанные минуты при наличии соответствующего навесного оборудования выполнит поставленную задачу.
  • Сделать минитрактор своими руками зачастую окажется дешевле, особенно когда имеется в наличии силовая установка от другой техники. Смастерить остальные узлы можно своими руками, чертежи в таком случае будут уникальными.
  • Широкие возможности по реконструкции, перестройке, доработке и ремонту. Так как самому сделать минитрактор придется из подручных средств, то заранее в схемы можно закладывать перспективу переоборудования.
  • Самоделка будет иметь небольшой вес, что не создаст излишней нагрузки на почву. Это делает ее безопасной для эксплуатации даже при уходе за урожаем в процессе культивации, окучивания или при уборке.

При всех позитивных факторах тем, кто решил сделать мини трактор своими руками, необходимо знать о будущих минусах. Большинство запчастей будет уникальным, поэтому иногда могут возникать трудности с поисками аналогов. Об этой практике стоит позаботиться заранее.

Также владельцам данной техники запрещено будет ездить по дорогам общего пользования. Чтобы исправить это, придется пройти длительный путь регистрации своего транспортного средства. В противном случае его до пашни или в сад придется перевозить не своим ходом, а на прицепе. За езду на самоделке по обычной трассе можно получить штраф.

Возможные проблемы

С одной стороны вы можете сделать все полностью под себя, но, с другой стороны, при поломке вы не сможете просто отнести его в сервис и отдать мастеру. Придется чинить все самостоятельно.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Проблемы могут возникнуть и в случае, если вам надо будет заменить деталь – запчастей может просто не быть. Кроме того, на таком транспортном средстве нельзя будет свободно ездить без регистрации.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Что учесть при подготовке к изготовлению?

Изготовление любого самодельного устройства начинается с поиска и изучения чертежей. Благодаря схеме фермер сможет точно подсчитать размеры элементов, определиться с их формой и способами крепления в общую конструкцию. Без применения чертежей минитрактор из ВАЗ получил несбалансированным и ненадежным.Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Выбирая или составляя собственную схему, необходимо учесть ряд важных факторов.

К ним относиться:

  • подвеска в передней части конструкции должна быть усиленной;
  • все изменения в ходовой части необходимо отметить в схеме;
  • двигатель минитрактора должен быть расположен под водительским сиденьем;
  • поверх мотора необходимо постелить кожух;
  • в чертеже следует указать место установки топливного бака;
  • чтобы минитрактор из ВАЗ был экономным и болеет маневренным, его раму можно укоротить;
  • если рама будет поддаваться укорачиванию, то мост, соответственно, потребуется немного сместить.

Придерживаясь этих правил при создании схемы, фермеру будет гораздо проще собрать качественный и выносливый минитрактор с хорошими эксплуатационными параметрами. Такая сельскохозяйственная машина сможет выполнять массу функций не только в огороде, но и на придомовой территории.

После изучения чертежей следует подготовить необходимые для сборки элементы.

Помимо мотора, в перечень важных узлов входит:

  • коробка переключения скоростей, взятая от машины ГАЗ-53;
  • сиденье и весь механизм рулевого управления от любой модели ВАЗ;
  • пара задних колес – можно взять от старого МТЗ-82. В передней части минитрактора можно установить пару колес, взятую от мотоблока;
  • передний и задний мост можно взять от старых Жигулей. При необходимости размеры деталей можно будет подогнать под общие габариты конструкции.

Выбор двигателя

Первым шагом в сборке мини-трактора является выбор двигателя. Именно двигатель определяет мощность машины.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

В ручных установках обычно используются следующие варианты двигателей:

  • ЗИД;
  • UD-25;
  • «Ока»;
  • «Жигули».

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Что учитывать, составляя проект

Создание любого инструмента начинается с открытия его чертежей и исследований. По чертежам фермер может рассчитать точные размеры деталей, определить их форму и то, как они будут вписываться в общую конструкцию. Без чертежей компактный трактор ВАЗ может быть несбалансированным и ненадежным.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Чертим проект!

  1. Перед сборкой машины тщательно проверяют общую конструкцию трактора и положение двухкомпонентных тяг.
  2. Хороший дизайн является основой для основных компонентов. Лучше всего отыскать, разумеется, правильные корректные чертежи, поскольку непросто предугадать детали конструкции.
  3. Трактор представляет собой закрученный набор механик. Правильное функционирование всех частей общего механизма следует отлично продумать. Сначала проектируются основные компоненты трактора и водительское кресло.
  4. Не являясь очень хорошим конструктором, можно попросить помощи у опытного слесаря, либо просто вернуться к чертежу и сделать трактор самостоятельно.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Эскиз начинается с двигательной схемы и передачной коробки. Далее дизайн отображает модель передачной коробки, которая рассматривается как корпус коробки передач, и шасси.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Продемонстрировать нужно, насколько селф-мейд трактор управляется контроллером. Дизайн показывает именно крутящий момент, строго соединяющий сердце машины, двигатель, и сами колеса.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

На фотографии данного агрегата обычно видны не только основные части, но и остальные составляющие, а соответственно, их также следует включить в наброски. Обязательно рассчитайте и определяйте наилучший кадровый размер.

  • В хорошей системе вывода важно указать содержимое, которое является основой компонентов. Каждая составляющая, при помощи которой устанавливается деталь за деталью, должна быть четкой.
  • Однако основной дизайн конструкции должен оставаться неизменным, потому что он сохранит постоянность, в то время как другие части могут быть доработаны по мере создания машины.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

После того как есть необходимые чертежи, приступают к поиску нужных деталей и собрать их вместе, чтобы сформировать систему.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

При поиске запчастей важно помнить, что следует обратить внимание на три группы деталей: Двигатель, трансмиссия и трансмиссия, которые являются частью одного автомобиля, не обязательно должны быть объединены.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Таким образом, внимательное отношение и скрупулезность в труде приведут к созданию своего минитрактора. Вперед!

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Материалы из которых можно изготовить раму для минитрактора

При наличии у вас мотоблока сбор минитрактора упрощается в несколько раз. В таком случае к нему остаётся добавить только раму.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Рама является основой нашей сельхозмашины. На неё устанавливаются все детали, необходимые для работы агрегата.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Она должна обладать двумя основными свойствами:

  1. Прочность.
  2. Лёгкость.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Наиболее популярными материалами для изготовления рамы, являются:

  • металлический уголок;
  • профильная труба;
  • швеллер.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Рама будет иметь цельный или ломающийся вид в зависимости от материала из которого она сделана. В процессе ее изготовления используется сварка.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Изготовление цельной рамы

Такая рама, в отличие от других делается наиболее просто. Для ее изготовления нужно взять металл в виде прямоугольника или швеллер и сварить их в форме уголка.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Какой будет наша рама, а именно её размер на прямую зависит от размера дополнительных деталей (двигатель, коробка передач и иные узлы).

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Изготовление ломающейся рамы

Сельскохозяйственные трактора 4×4 имеют высокий спрос у владельцев земель с личным хозяйством. Такие агрегаты в результате являются полноприводными и имеют ломающуюся раму.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

У так называемых полноприводных машин ведущими являются оба моста (задний и передний).

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Место в котором происходит перелом рамы соединяют между собой при помощи карданного вала автомобиля. Практически всегда это соединение делают при помощи вала от автомобиля ГАЗ-52.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Ломающиеся рама по сравнению с цельной имеет маленький радиус разворота машины. Это дает ей преимущество перед другими видами рам.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

При наличии участка маленького размера сельхозмашина с такой рамой будет вести себя более маневрено, чем аналогичная техника с цельной рамой.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Колеса

Малой сельхозтехнике подходят колеса радиусом 14-24 дюйма, с грунтозацепами на ведущей паре (или парах). Клиренс трактора должен быть не менее 35 см.

Встречается и экзотика, наподобие самодельных гусеничных тракторов, технология их изготовления сложнее из-за гусеничного типа перемещения.

Рулевое управление

Используйте руль с гидроцилиндрами – это значительно облегчит процесс управления мини-трактором и увеличит вашу продуктивность. К сожалению, гидроусилитель самостоятельно дома изготовить не удастся. Поэтому, лучше используйте готовый от автомобиля.Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Сидение можно сделать из любого подходящего предмета.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Колеса надо делать не меньше 26 дюймов в диаметре – они идеально подойдут для трактора, на котором планируется перевозка тяжелых грузов.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Если же вы предполагаете серьезные сельскохозяйственные работы, то стоит отдать предпочтение колесами диаметром не меньше 48 дюймов. Если брать размер меньше, то устройство может легко повредиться, не выдержав такой интенсивной нагрузки.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Таким образом, теперь Вы знаете, как изготовить мини-трактор своими руками в домашних условиях.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Трансмиссия

У мотоблока КПП и трансмиссия остаются «свои». В прочих случаях необходимо подобрать подходящие узлы. Коробку часто берут от «Жигулей» и «Запорожцев», дополняя их мотоциклетной муфтой. Еще один вариант – коробка от УАЗ, ГАЗ-51/53. Полноприводному трактору пригодится УАЗовская (или аналогичная) раздатка, с доработанным карданом и редуктором.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для того чтобы сделать задний мост, берется мост от автомобиля Москвич или ВАЗ 2101 — ВАЗ 2107.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

  1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
  2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
  3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
  4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
  5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Навесное оборудование

Навеска на минитрактор позволяет проводить любые сельскохозяйственные работы:

  • вспашка;
  • посадка картофеля;
  • окучивание;
  • культивирование;
  • заготовка сена;
  • перевозка грузов.

Такое оборудование как плуг, окучник, тележка просты в изготовлении. Их можно сделать из подручных материалов. Однако их цена в магазинах также невысока.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Инструкция, как сделать полноприводной минитрактор своими руками – чертежи и размеры

Оценив все преимущества, многие задаются вопросом – как сделать минитрактор 4х4? В принципе, данный способ сборки мало чем отличается от традиционных методов, кроме, разве что, строения рамной конструкции.

В основном, рама идет цельная, но в переломках предусмотрен вариант с ломающейся рамой, от чего и происходит само название.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Рама

Внешний вид конструкции может немного озадачить стороннего наблюдателя, но его кажущаяся неказистость не должна вводить в заблуждение. Дело в том, что внутри все расположено настолько пропорционально, если следовать в точности чертежам, что позволяет агрегату показывать достаточно неплохие рабочие показатели.

Кстати о чертежах. Это, наверно, один из наиважнейших этапов всей сборки, ведь от правильности оставления подробного рисунка и определения точных размеров, зависит успех всего конструирования.

Дело в том, что специфика самостоятельной сборки предполагает подгонку некоторых деталей под индивидуальные особенности рамы или силового агрегата. Это вполне объяснимо, ведь комплектующие берутся от совершенно разной техники, что и приводит к их размерному несовпадению.

Сама же подгонка осуществляется, в основном, на токарном станке, что само по себе и предполагает наличие подробного чертежа. Ведь куда проще делать определенные отверстия или стачивания, смотря на рисунок, чем держа всю эту абстракцию в голове.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Чертеж

Итак, сделав чертеж, приступаем к процессу сборки:

  • Сама рама будет состоять из траверс и лонжеронов. Лонжероны, в данном случае, имеют трехступенчатую структуру. Первая ступень изготавливается из швеллера номер 10, а последняя – стальной трубы квадратной формы, обладающей размерами 80×80 мм.
  • Задний траверс изготавливается из швеллера номер 16, а передний – из швеллера номер 12.
  • Если вы переделываете мотоблок в минитрактор, то основным силовым агрегатом будет двигатель, расположенный на мотоблоке. Если нет, то придется приобретать двигатель отдельно. В принципе, может подойти любой дизельный двигатель необходимой мощности (не менее 12 л.с.).
  • Однако, специалисты советует брать помощнее – мотор с 40 л.с. и водяным охлаждением.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Коробка передач

  • Коробку передач и вал отбора мощности, а также сцепление можно взять с автомобилей ГАЗ-53 и ГАЗ-52, соответственно. В готовом виде они не подойдут, так что придется их немного доработать. Для этого, нужно заново сделать маховик мотора, срезав немного с задней части и просверлив одно отверстие в середине.
  • Мост можно установить в агрегат в искомом виде, не производя никаких манипуляций. Крепится он к рамной конструкции при помощи четырех стремянок.
  • Колеса можно взять от старых легковых автомобилей, но оптимальным их диаметром считается 18 дюймов. Сам процесс установки колес на ступицы довольно прост. Достаточно вырезать с центра диска необходимое по диаметру отверстие, а на это место приваривается центр диска от ЗиЛ-130.
  • Передний мост не так важен, ведь он не будет ведущим. Поэтому, можно взять мост от другой техники.
  • Рулевое управление лучше всего усилить гидравликой. Взять её можно со старой сельскохозяйственной техники, но для её корректной работы нужен масляный насос.
  • Кстати, место для водителя тоже нужно устанавливать правильно, ведь человек проводит за управлением агрегата ни один час. Сиденье должно располагаться таким образом, чтобы рулевая колонка не упиралась человеку в колени.

Вообще, сборка самодельного полноприводного минитрактора осуществляется с помощью сторонних запчастей, среди которых, в основном, автомобильные.

В частности, барабанный тормоз будет использован в системе передней колесной базы, а рейка руля будет заимствована от автомобилей семейства ВАЗ.

Прочие же комплектующие можно свободно найти на рынке запчастей, где довольно много полезного. Кроме того, на специализированных сайтах находится достаточное количество объявлений о продаже деталей, которые можно приобрести за сущие копейки.

Из грузового мотороллера

Если сделать трактор из мотороллера (например, «Тула 210»), то весить он будет не более 90 кг. Если главные узлы берутся из одного «источника» (это может быть «ГАЗ», «ВАЗ» или «Ока»), то на доработку и подгонку деталей уходить будет меньше времени. На вал движка ставится магнето с одним полюсом. При установке бортовых редукторов (1: 4), механизм сможет функционировать на минимальных скоростях, при этом тяговое усилие у него не изменится. Этот фактор очень важен во время уборки урожая, а также при посеве.

Рама делается из уголков «4». Емкость для топлива можно «позаимствовать» у легковой машины или сделать самому из листа стали 2 мм. На таком мини-механизме можно перевозить до трехсот килограмм различных грузов, делать вспашку глубиной до 17 см.

Из «Оки»

Мини-трактор можно сделать, взяв запасные части от «Оки». Малоформатный автомобиль может удачно соответствовать параметрам небольшого сельхозагрегата. Во всяком случае, колеса, движок, емкость для топлива, трансмиссия – все эти узлы вполне могут подойти. Такой агрегат будет отличаться мощностью и экономным расходом горюче-смазочных материалов. Такой механизм справится со следующими видами работ:

  • окучиванием;
  • обработкой грунта;
  • вспашкой;
  • перевозкой грузов.

От «Оки» используются такие узлы:

  • силовая установка;
  • трансмиссия;
  • мосты;
  • КПП;
  • колеса;
  • рулевые тяги;
  • шасси.

При изготовлении потребуются инструменты и некоторые материалы:

  • аппарат для сварки;
  • отвертки;
  • турбина;
  • металл в листах.

Чтоб сделать раму, потребуется пара лонжеронов (делаются из швеллеров 10), а также два траверса (12 и 16). Для поперечного крепления можно использовать уголок «6». Движок лучше поставить четырехцилиндровый, мощностью 45 л. с., так как на нем присутствует система воздушного охлаждения. Мост переделывать необязательно, его можно оставить без изменений. Чтобы сделать трансмиссию, надо прикрепить КПП к несущей раме. В маховике движка отрезается задняя стенка, в центре прорезается отверстие.

Чтобы поддерживать нужное давление в гидросистеме, требуется насос, который помещается рядом с валом. Каждое колесо вала управляется редуктором. Если работы будет много на пересеченной местности и в поле, ставить лучше колеса побольше (до 24 дюймов). Обычно такие агрегаты компонуются без рессор. Лонжероны как спереди, так и сзади лучше дополнительно усилить. КПП позволительно взять от «Оки». Если поставить движок от «УД2» (он более мощный), то можно будет работать с большими участками и перевозить тяжелые грузы. Устанавливается кабина, освещение, топливный бак.

Из «Жигулей»

Проще всего создать трактор из «Жигулей», это самый приемлемый вариант. К нему всегда можно найти самые разные запасные блоки. К сожалению, силовая установка в «Жигулях» работает на бензине, а он стоит в наше время недешево. Львиная доля сельскохозяйственной техники функционирует на дизельном топливе. При планировании проекта по созданию мини-трактора из «Жигулей» следует решить несколько вопросов. Двигатель размещается перед водителем и должен обязательно иметь защитный экран. Рама делается из уголков «4», размер ее – 1,2 х 2,1 метра. Топливный бак размещается сзади, его можно сделать самостоятельно из жести или взять от любого легкового авто.

Передняя подвеска обязательно усиливается. Привод делается на 4 колеса. Вся работа делается по такому алгоритму:

  • готовится схема-чертеж;
  • делается рама;
  • создается кузов;
  • компонуются все узлы;
  • устанавливается рулевое управление.

Мини-трактор из «Жигулей 2106» будет достаточно мощным, чтобы делать всю необходимую работу и перевозить грузы до 500 кг. Также при его создании можно взять различные узлы. От ГАЗ-53 берется коробка передач, мосты берутся от «Жигулей». Колеса можно взять от МТЗ-84. При установке колес следует укрепить мосты, возможно, придется также менять тормоз.

Вазовский движок имеет мощность 59,4 лошадиных сил (встречаются и более мощные). Объем двигателя – 0,65 литра. Он имеет хороший КПД и сравнительно небольшой расход топлива. При создании мини-трактора из «ВАЗа» следует особенно тщательно прочертить компоновку и расположение всех узлов. В самом начале следует определиться с расположением:

  • КПП;
  • емкости с горючим;
  • силовой установки;
  • защитного экрана;
  • кабины.

Раму рационально сделать покороче, а подвеску лучше поставить более мощную. КПП можно также взять от «ГАЗ-53», колесные пары от различных машин. От «ВАЗа» подойдут только задний мост, рулевой блок. Если в планах есть установка полного привода, то нужен движок не менее 42 л. с. Такой агрегат сможет потянуть гидравлический ВОМ, будет нормально работать с повышенной нагрузкой. Трактор лучше делать полноприводным.

Процесс создания мини-трактора из «ВАЗ»:

  • проведение сварочных работ с рамой;
  • монтаж ходовой;
  • монтаж колес и топливной емкости;
  • монтаж силовой установки и трансмиссий;
  • монтаж кабины, защитного экрана (кожуха).

Важная часть работ – это укорачивание заднего моста:

  • срезается чашка, удаляется кольцо фланца;
  • полуось вынимается, протачивается;
  • внутри чашки просверливается отверстие;
  • полуоси выравниваются и привариваются;
  • мост вставляется в готовую выемку;
  • осуществляются сварочные работы;
  • мост к раме прикрепляется с использованием V-конструкции.

Из «Запорожца»

Чтобы сделать трактор из «Запорожца», следует поработать с узлами. Передний и задний мост можно немного укоротить. Коробка передач на «Запорожце» не очень мощная, ее можно заменить на коробку от «ВАЗа». Гидравлика вполне подходит, но, возможно, придется поменять шланги и штуцеры на более новые. Каркас кабины делается из труб диаметром 2 см, обшивается листами фанеры или ПВХ. Движок «Запорожца» вполне подходит для трактора, но можно поставить что-нибудь более мощное. Если инсталлировать «ВАЗовскую» КПП, то тогда можно будет работать с любым навесным оборудованием. Все б/у агрегаты должны пройти тщательную очистку и проверку.

Из «Нивы»

Прежде чем собрать самоделку, изготовитель должен изучить схему. Лучше всего запастись двумя чертежами. В первом из них должны быть указаны размеры малогабаритной сельхозмашины и порядок монтажа элементов. Второй чертеж – это эскиз, нарисованный от руки. На рисунке должен быть изображен уже готовый агрегат, чтобы изготовитель имел возможность ориентироваться при сборке его кузова и обустройстве водительского места.

После изучения схем нужно переходить к поиску деталей. Лучше всего воспользоваться узлами от одного и того же авто. Если такой возможности нет, значит придется искать детали от отдельных машин. Главное, тщательно проверять их и отдавать предпочтение тем элементам, которые сохранились в лучшем состоянии. После изучения схем нужно переходить к поиску деталей. Лучше всего воспользоваться узлами от одного и того же авто. Если такой возможности нет, значит придется искать детали от отдельных машин. Главное, тщательно проверять их и отдавать предпочтение тем элементам, которые сохранились в лучшем состоянии.

Чтобы собрать трактор из Нивы-2121, нужно действовать в такой последовательности:

  1. Первый этап – это сборка прочной и устойчивой к вибрации несущей конструкции. Для ее изготовления подойдут металлические швеллеры и трубы. Швеллеры будут играть роль длинных боковых частей, а стальные трубы – торцов и поперечин, неподвижно зафиксированных к боковинам. Крепить детали между собой нужно при помощи сварки, время от времени давая деталям остывать. В углах стыков труб и швеллеров потребуется приварить металлические уголки, которые усилят общую конструкцию. После этого каркас потребуется покрыть слоем грунтовки и покрасить ее в несколько слоев – это защитит остов трактора из Нивы от коррозии. Второй вариант – это использование уже готового рамного каркаса от старого авто. Правда, найти его довольно сложно;

Далее на высохший после покраски остов нужно установить мосты. Их можно зафиксировать при помощи шарниров, подвешенных к подшипникам – в этом случае ходовая часть будет гасить колебания трактора при езде по бездорожью; Далее на высохший после покраски остов нужно установить мосты. Их можно зафиксировать при помощи шарниров, подвешенных к подшипникам – в этом случае ходовая часть будет гасить колебания трактора при езде по бездорожью;

  1. Затем на самоделку потребуется установить колеса, а также трансмиссионный механизм, оборудованный раздаткой от Нивы. Покрышки колес должны обладать глубоким рисунком протектора – в противном случае агрегат не получит нужного сцепления с землей. Давление в колесах не должно превышать 2,1 атм. Во время движения колес давление внутри них увеличится, поэтому перекачанные шины могут лопнуть;
  2. На следующем этапе нужно установить и закрепить двигатель от автомобиля Нива. Для этого необходимо подготовить металлическую платформу, и укрыть ее толстым слоем резины – она будет гасить колебания ДВС. Поверх зафиксированного мотора потребуется установить кожух, который будет защищать водителя от ожога;

Далее трактор из Нивы потребуется оборудовать гидравликой и ВОМ. Место их установки зависит от потребностей тракториста. Если агрегат будет использоваться для работы с ковшом или экскаватором, то гидравлику лучше установить в передней части сельхозмашины. Для работы с плугом, бороной или культиватором навесной механизм можно зафиксировать в задней части сельхозмашины. Саму гидравлику и ВОМ лучше взять в уже готовом виде; Далее трактор из Нивы потребуется оборудовать гидравликой и ВОМ. Место их установки зависит от потребностей тракториста. Если агрегат будет использоваться для работы с ковшом или экскаватором, то гидравлику лучше установить в передней части сельхозмашины. Для работы с плугом, бороной или культиватором навесной механизм можно зафиксировать в задней части сельхозмашины. Саму гидравлику и ВОМ лучше взять в уже готовом виде;

  1. Затем самодельный трактор из Нивы потребуется оборудовать кабиной или навесом. Водительский модуль можно сделать из листовой стали, толщиной не менее 5 мм. Для крепления нужно сделать отдельный жесткий каркас. На него потребуется установить кабину с окнами;
  2. Исходя из размеров кабины нужно обустроить водительское место. В задней части можно установить сиденье, которое будет крепиться при помощи старой рессоры. Перед сиденьем можно вынести руль, рычаги КПП, ВОМ и другие органы управления. Более подробно об изготовлении трактора можно узнать из видео.

Готовую сельхозмашину потребуется испытать. Эта процедура займет не один день, поэтому изготовителю нужно запастись терпением. Сначала агрегат необходимо заправить топливом, маслом для двигателя и трансмиссии, а также залить дистиллированную воду в радиатор. После этого нужно несколько километров проехать по прямой дороге, не совершая при этом резких маневров. Далее нужно испытать трактор при езде по бездорожью – во время езды агрегат не должен создавать сильных скрипов. Если это происходит, значит потребуется дотянуть болты крепления.

В конце от изготовителя потребуется проверить работу гидравлики. Для этого нужно установить на трактор из Нивы плуг или борону и проехать на нем по полю. Если при опущенной навеске агрегат не кренит в сторону и он не буксует, значит, самодельная сельхозмашина полностью готова к эксплуатации. В конце от изготовителя потребуется проверить работу гидравлики. Для этого нужно установить на трактор из Нивы плуг или борону и проехать на нем по полю. Если при опущенной навеске агрегат не кренит в сторону и он не буксует, значит, самодельная сельхозмашина полностью готова к эксплуатации.

Двигатель ЗИД

ЗИД выгодно применять для агрегата, которым будут обрабатываться участок площадью 2-3 гектара.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Он имеет объем 0,52 литра и мощность 4,5 лошадиных силы. Так же он является четырехтактным.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Приобрести такой вид двигателя возможно в интернет-магазинах.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Для его обслуживания не требуется применения особых усилий, что повышает его популярность при сборе различной самодельной техники.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Двигатель УД-25

Изначально стоит отметить, что производство этого двигателя приостановлено.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Однако на просторах интернета их все ещё можно найти. Ценовой ряд от 5000 до 8000 рублей.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Двигатель УД-25 имеет мощность 11 лошадиных сил, при объёме двигателя 0,42 литра.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор из муравья

Собрать простейший минитрактор можно из отжившего свой век грузового мотороллера Муравей. Его плюсом является тяговитый двигатель и наличие 4 скоростей. Привод на задние колеса можно оставить как на мотороллере, только заменить ступицы на автомобильные, для установки колес большего диаметра.

Управление рулем следует сделать как на автомобилях, при помощи балки и рулевой трапеции. Это позволит сильнее нагружать переднюю часть и сделает конструкцию более устойчивой.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитрактора – это техника, главной особенностью которой является высокая маневренность и хорошая проходимость. Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Чтобы сделать минитрактор на гусеничном ходу, понадобятся следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Ведущий мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старого автомобиля, который следует укоротить.
  4. Коробка передач. Идеальным вариантом будет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Изготавливаются из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно взять 2 покрышки от трактора и срезать на них боковые части. Затем эти покрышки одеваются на колеса, установленные на раме, как показано на следующем фото.

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Чтобы трактор мог поворачивать, на заднем мосту нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано тормозом, управляемым по отдельности. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущего моста останавливается, а противоположное продолжает вращаться. За счет этого трактор разворачивается в нужном направлении.

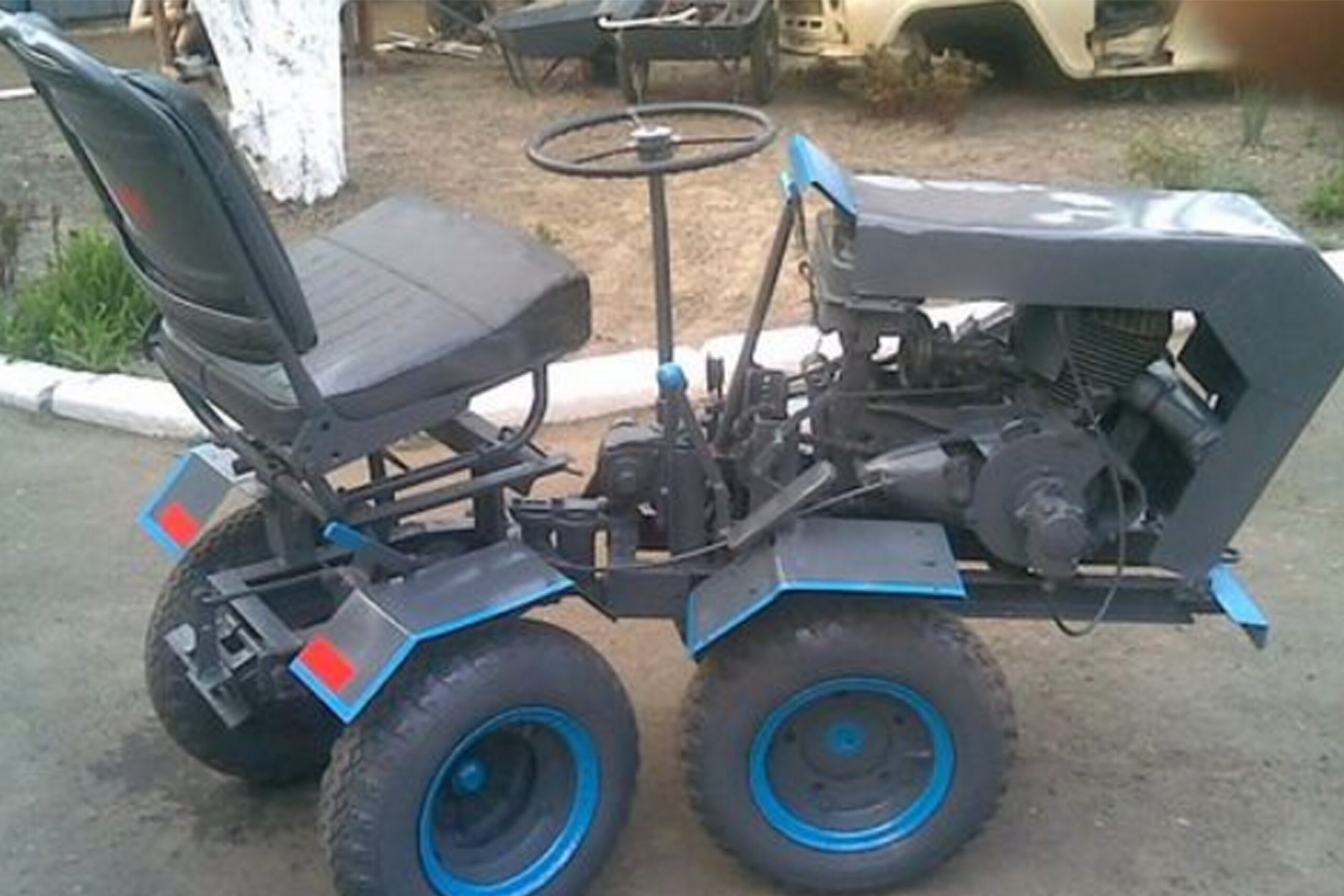

Фото самодельный минитрактор

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)

Источники
  • https://kalibrtractor.ru/spetstehnika/avto-samodelki-2.html
  • https://mtz-80.ru/bez-rubriki/minitraktor-svoimi-rukami-kak-sdelat-samodelnyj-traktorv-domashnih-usloviyah-chertezhi
  • https://selhoztehnik.com/minitraktor-svoimi-rukami-kak-sdelat-samodelnyj-traktorv-domashnih-usloviyah-chertezhi
  • https://svoimirykamiinfo.ru/minitraktor-svoimi-rukami/
  • https://intererexpert.ru/samodelnyj-minitraktor/
  • https://kelmochka.ru/samodelnyj-minitraktor
  • https://selhoztehnik.com/kak-sdelat-minitraktor-svoimi-rukami-v-domashnih-usloviyah-chertezhi-s-razmerami-shema-sborki
  • https://SpecMahina.ru/traktor/minitraktor-svoimi-rukami.html
  • https://stroy-podskazka.ru/minitraktory/svoimi-rukami/
  • https://dzen.ru/a/YfYJz8UCdiZEUVzL
  • https://tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/minitraktor-svoimi-rukami.html

Минитрактор своими руками: советы как сделать быстро и просто трактор (видео + фото)
Андрей Васильев
Задать вопрос
Как организовать капельный полив на даче. Используем пластиковые бутылки и ушные палочки
Как своими руками сделать дождеватель для полива огорода
