Мощная самодельная струбцина из обрезков уголка

Струбцина – непременный аксессуар каждого мастера. Это специальное фиксирующее устройство: простое, доступное, универсальное, которое необходимо для закрепления деталей при слесарных или столярных работах. Первый помощник в гараже, домашней мастерской и на даче.

Мощная самодельная струбцина из обрезков уголка

Для изготовления мощной самодельной струбцины, помимо обрезков уголка, потребуются также шпилька, три гайки и еще один длинный болт с гайкой (будет использоваться в качестве воротка). Все эти материалы без проблем найдутся в каждой мастерской.



Первым делом берем шпильку, фиксируем ее в тисках, и болгаркой отпиливаем отрезок нужной длины. Далее закрепляем отпиленную часть стержня и обрабатываем его конец болгаркой, придавая квадратную форму. Если хотите сделать несколько струбцин, то можно сразу заготовить нужное количество шпилек.

Мощная самодельная струбцина из обрезков уголка Читайте также: Самодельный гибочный мини станок для стальных полос

Мощная самодельная струбцина из обрезков уголка

Основные этапы работ

Теперь свариваем раму струбцины. Для этого отрезаем уголки по размеру. Затем берем несколько уголков, отрезаем у них ¼ часть одной стороны. После этого соединяем два уголка вместе таким образом, чтобы получился тавр. Привариваем их друг к другу.

Мощная самодельная струбцина из обрезков уголка

Далее привариваем под прямым углом кусок уголка к другому тавру с нижней стороны. Ко второй стороне уголка привариваем тавр, в котором со стороны отпиленной части выпиливаем отверстие для гайки. В нее вкручиваем шпильку с гайкой. Сверлим отверстие под вороток.

Мощная самодельная струбцина из обрезков уголка

Мощная самодельная струбцина из обрезков уголка Читайте также: Держатель с реверсом для метчиков из старой ручной дрели

На последнем этапе работ отрезаем болгаркой острые углы и шлифуем поверхность металла, в том числе зачищаем сварные швы. Затем красим. Самодельная струбцина готова. Теперь вы можете легко зафиксировать между собой доски, металлические детали, ДСП. Подробно о том, как своими руками сделать струбцину из обрезков уголка, смотрите в видеоролике.

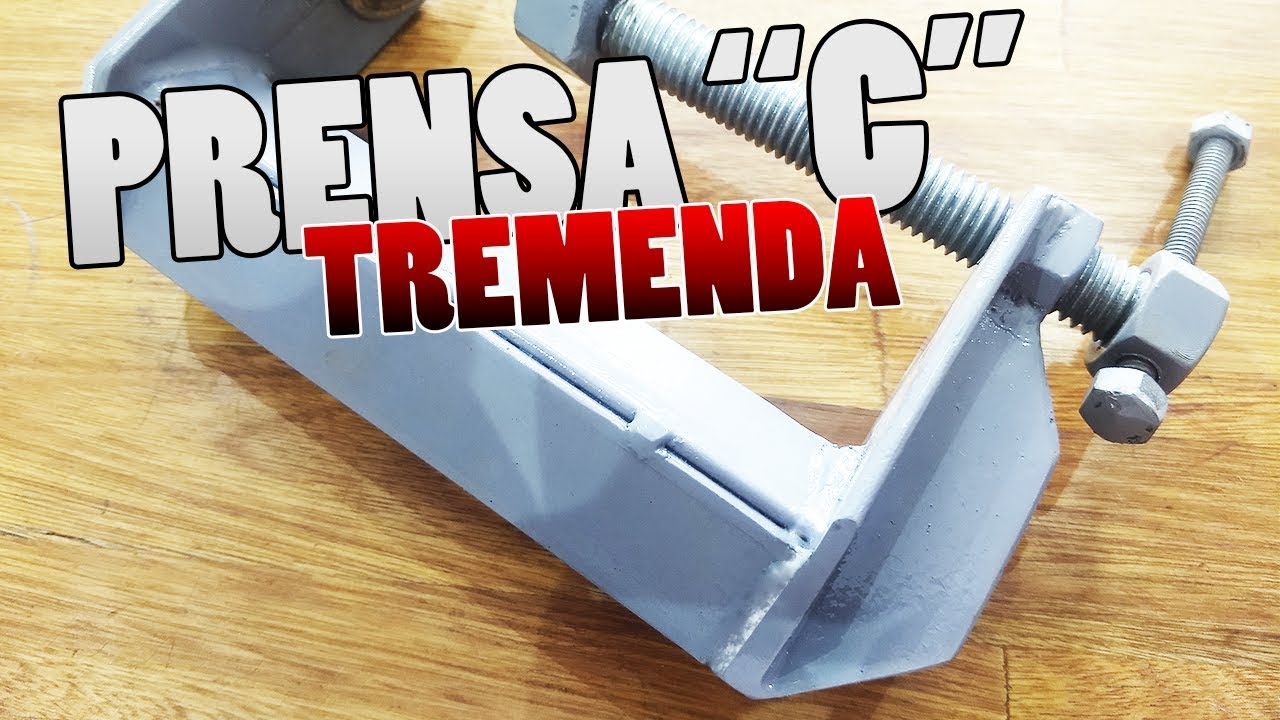

Мощная самодельная струбцина из обрезков уголкаPRENSA C CASERA [FUERTE Y FÁCIL] 💪
Мощная самодельная струбцина из обрезков уголка
