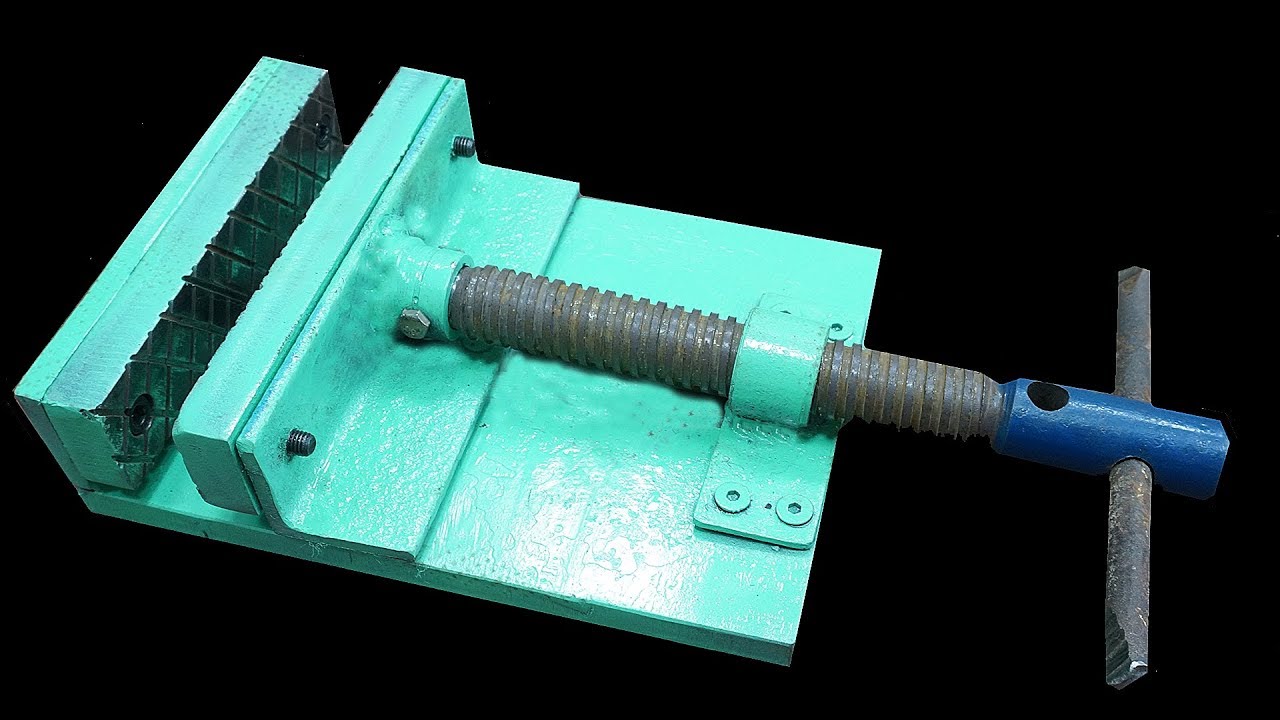

Мощные тиски из толстого металла для работы на сверлильном станке

Далеко не все модели настольных сверлильных станков выпускаются в комплекте с тисками. Часто их приходится докупать отдельно. Однако поскольку заводские тиски стоят недешево, при наличии материалов проще и выгоднее сделать их своими руками. Причем они будут такими же прочными и надежными, как покупные.

Мощные тиски для работы на сверлильном станке можно изготовить из толстого металла (не менее 10 мм). Благодаря массивной конструкции, они будут обеспечивать надежную фиксацию заготовок, что позволит просверлить отверстия с максимальной точностью.

Основные этапы работ

Сначала отрезаем две толстые пластины прямоугольной формы, которые будут использоваться для изготовления станины тисков. Выставляем между ними необходимы зазор, а затем привариваем на одной стороне еще одну металлическую пластину, установив ее перпендикулярно основанию.

После этого отрезаем по размеру отрезок стального уголка и сверлим в нижней полке два сквозных отверстия. Еще потребуется вырезать из металла небольшой кусок прямоугольной формы, который будет проходить в зазоре между пластинами станины. К нему крепится уголок.

На краю станины тисков устанавливаем направляющую для винта. Для этого в пластинах сверлятся четыре отверстия под крепежные болты (под болты нужно обязательно нарезать резьбу). «Пятак» на винте привариваем к полке уголка.

Затем останется только изготовить и закрепить прижимные губки тисков. Перед сборкой все детали нужно зашлифовать и покрасить. Подробнее о том, как сделать мощные тиски из толстого металла для работы на сверлильном станке, смотрите в видеоролике на нашем сайте.
