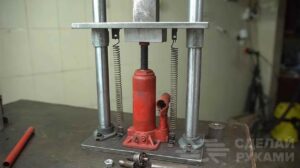

Мощный пресс из гидравлического домкрата на 20 тонн

В данном обзоре автор показывает, как своими руками можно сделать мощный пресс для гаража и мастерской на основе гидравлического домкрата грузоподъемностью 20 тонн.

Для изготовления самодельного пресса нам потребуются отрезки строительного уголка и швеллера, а также разные куски толстого листового металла.

Первым делом отрезаем четыре уголка, которые будут выполнять функцию стоек (длина уголков — на ваше усмотрение). Ступенчатым сверлом сверлим в них по 10 отверстий диаметром 30 мм.

Мощный пресс из гидравлического домкрата на 20 тонн

Советуем также ознакомиться с полезной информацией, которая изложена в статье: как сделать простой и функциональный гидравлический пресс.

Далее отрезаем два отрезка уголка и сверлим в них отверстия, после чего привариваем гайки. К болтам привариваем шайбы, и затем вкручиваем их в гайки в уголках. В результате у нас получится основание станины с регулируемыми по высоте ножками.

Мощный пресс из гидравлического домкрата на 20 тонн

Мощный пресс из гидравлического домкрата на 20 тонн

Основные этапы работ

На следующем этапе свариваем стойки попарно. К их нижней части привариваем уголки с гайками и вкрученными в них болтами (ножками). Сварные швы зачищаем болгаркой.

Мощный пресс из гидравлического домкрата на 20 тонн

В верхней части стоек привариваем два куска швеллера, в нижней — поперечину из уголка. Также из двух других кусков швеллера надо будет сделать подвижную опорную платформу

Между собой эти два швеллера соединяются с помощью отрезков круглой трубы, приваренным к ним.

Мощный пресс из гидравлического домкрата на 20 тонн

Мощный пресс из гидравлического домкрата на 20 тонн

По краям опорной платформы сверлим отверстия диаметром 30 мм для фиксирующих «пальцев» (их автор сделал из стального кругляка).

Из двух кусков рельса, металлических пластин и кольца, отрезанного от круглой трубы, автор сваривает упор для штока домкрата. Его нужно приварить к верхней части станины.

Мощный пресс из гидравлического домкрата на 20 тонн

Мощный пресс из гидравлического домкрата на 20 тонн

Из толстого листового металла изготавливаем опорную площадку, на которой будет располагаться гидравлический домкрат.

К площадке привариваем по бокам профильные трубы. В результате получаем «бегунок», который будет перемещаться вверх-вниз внутри станины. К нему крепятся по две пружины с каждой стороны.

Мощный пресс из гидравлического домкрата на 20 тонн

К нижней части опорной площадки для домкрата автор приваривает небольшую втулку из круглой толстостенной трубы, в которую вставляется кусок стального кругляка и фиксируется сбоку болтом. На последнем этапе останется только все зачистить болгаркой и покрасить.

Мощный пресс из гидравлического домкрата на 20 тонн

Подробно о том, как сделать мощный пресс из гидравлического домкрата на 20 тонн, смотрите на видео ниже. Идея и реализация данного проекта от автора YouTube канала «Юрий Сербин».
