Как сделать сварочный кондуктор 11 идей

Содержание

Сварочный кондуктор из остатков металлического уголка

Прошли те времена, когда обрезки металла безжалостно отправлялись на ближайшую металлоприемку. Теперь мастера хранят их как зеницу ока, потому что даже из ненужного, на первый взгляд, хлама можно смастерить годную вещь для мастерской. Например, из обрезков металлического уголка получится очень удобный сварочный кондуктор.

При помощи самодельного приспособления можно фиксировать заготовки из профильной трубы под 45 и 90 градусов для последующей сварки.

Изготовление кондуктора

Подготавливаем два куска металлического уголка, подогнав их под один размер, и свариваем под углом 90 градусов. Дальше подготавливаем третий кусок и привариваем к краям заготовок, как показано ниже.

Как сделать сварочный кондуктор 11 идей Читайте также: Как организовать обогрев гаража своими руками

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

На следующем этапе подготавливаем еще три уголка. Размечаем их, после чего высверливаем отверстия.

Как сделать сварочный кондуктор 11 идей

С наружной стороны просверленных отверстий привариваем направляющие гайки, в которые будут вкручиваться прижимные болты. Привариваем уголки к кондуктору.

Как сделать сварочный кондуктор 11 идей Читайте также: 6 идей как сделать газовую горелку своими руками

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

На болты дополнительно накручиваем удлиненные гайки, которые выступают в качестве прижимов.

Как сделать сварочный кондуктор 11 идей

Как работает приспособление

Устанавливаем заготовки из профильной трубы, которые нужно сварить вместе (в зависимости от угла — под 45 или 90 градусов). Далее фиксируем их прижимными болтами. Теперь можно приступать к сварке.

Как сделать сварочный кондуктор 11 идей Читайте также: Как убрать следы от сварки на деталях из нержавейки

Как сделать сварочный кондуктор 11 идей

Преимущество данного кондуктора заключается в том, что не нужно тщательно вымерять угол, он всегда будет четким. Главное — не обваривать сразу, чтобы не повело, а сначала фиксировать на прихватки.

Как сделать сварочный кондуктор 11 идей

Видео

Как сделать сварочный кондуктор 11 идейTOP HANDYMAN WORKSHOP TOOL

Как сделать кондуктор для сварочных работ

Самодельный сварочный кондуктор пригодится вам при сварке заготовок (например, из профильной трубы) под прямым углом — в тех случаях, когда нужна высокая точность.

Приспособление обеспечит жесткую фиксацию свариваемых деталей и прямой угол будет четко под 90 градусов.

Своим личным опытом изготовления и сборки сварочного кондуктора поделился с нами автор YouTube канала Scott Turner. Берите идею на заметку!

Как сделать сварочный кондуктор 11 идей

Необходимые материалы:

  • строительный уголок;
  • металлическая полоса.

Для большей точности можно изготовить вспомогательный элемент, который будет работать в паре с кондуктором. Как его сделать, мы тоже расскажем в этой статье.

Основные этапы работ

Первым делом приступаем к изготовлению сварочного кондуктора. Для этого отрезаем два стальных уголка и с помощью болгарки или на ленточной пиле вырезаем в них часть полки в том месте, где они будут стыковаться.

Выставляем заготовки под прямым углом, фиксируем струбцинами и обвариваем. Сварные швы нужно зачистить лепестковым кругом для УШМ.

Как сделать сварочный кондуктор 11 идей

После этого отрезаем кусок металлической полосы, обрезаем края под углом, и привариваем заготовку между уголками, как показано на фото ниже.

Как сделать сварочный кондуктор 11 идей

Внутренний угол кондуктора необходимо будет усилить — для этого привариваем в этом месте косынку из листового металла. Наружный угол обрезаем.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

Как работать с кондуктором

Самодельное приспособление крепим к рабочему верстаку с помощью струбцины. На опорные полки укладываем заготовки, которые нужно сварить под прямым углом, и тоже фиксируем их струбцинами.

Как сделать сварочный кондуктор 11 идей

Помимо этого, сварочный кондуктор можно использовать еще и в вертикальном положении, что очень удобно в определенных ситуациях.

Как сделать сварочный кондуктор 11 идей

Изготовление вспомогательного приспособления

Как мы и обещали, рассказываем, как сделать дополнительный элемент, чтобы повысить точность сварки заготовок.

Отрезаем два уголка, выставляем их под углом 90 градусов и привариваем между ними кусок металлической полосы, как это показано на фото ниже.

Как сделать сварочный кондуктор 11 идей

Заготовки упираем в этот элемент, а прижимаем сварочным кондуктором. Фиксируем все струбцинами, и обвариваем.

Как сделать сварочный кондуктор 11 идей

Видео по теме

Подробно о том, как сделать кондуктор для сварочных работ, можно посмотреть в авторском видеоролике ниже.

Как сделать сварочный кондуктор 11 идейDIY Welding Clamp Squares — Beginner Project — Forme Industrious

Универсальный угловой шаблон для сварки и столярных работ

Простой в изготовлении и удобный в использовании самодельный угловой шаблон — это универсальный инструмент, который будет полезен как при сварке профильных труб или других металлических заготовок, так и для фиксации деревянных брусков или планок (чтобы можно было просверлить в них крепёжные отверстия).

Как сделать сварочный кондуктор 11 идей

Для изготовления приспособления нам потребуется минимум материалов:

  • профильная труба;
  • болты;
  • стальной круглый пруток;
  • арматура;
  • гайки.

Обратите внимание: конструкция состоит из самого шаблона (можно назвать его «угольником» или «уголком») и двух самодельных мини прижимов, которые будут прижимать обе заготовки к шаблону.

Своим личным опытом создания самодельного инструмента для мастерской поделился с нами автор YouTube канала Carlos Morais.

Основные этапы работ

В первую очередь необходимо будет изготовить угловой шаблон.

Для этого нам потребуется две одинаковых заготовки из квадратной профильной трубы — обрезаем их под углом 45 градусов. Потом стыкуем и фиксируем на прихватки. Проверяем геометрию и обвариваем.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

Размечаем получившийся угольник и высверливаем в нем отверстия для установки мини прижимов.

Как сделать сварочный кондуктор 11 идей

Из болтов и обрезков стального круглого прутка изготавливаем прижимы. Дополнительно надо будет сделать что-то наподобие барашковых гаек.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

Как это работает?

Берем две заготовки и прикладываем их к наружным сторонам углового шаблона. Стыкуем их, после чего надёжно фиксируем мини прижимами. Также можно использовать обычные струбцины.

Как сделать сварочный кондуктор 11 идей

Как мы уже писали выше, угловой шаблон — это универсальный инструмент. Можно использовать его как для сварочных, так и столярных работ.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

Видео по теме

Пошаговый процесс изготовления данного самодельного приспособления можно посмотреть ниже — в авторском видеоролике.

Как сделать сварочный кондуктор 11 идейESQUADRO COM SARGENTO FEITO DE METALON E VERGALHÃO PARA AUXILIAR NA SERRALHERIA E NA MARCENARIA

Настраиваемый кондуктор для сварочных работ

При выполнении сварочных работ, помимо качественного сварного шва, необходимо позаботиться также о правильной геометрии свариваемых деталей. Вот здесь и пригодится самодельный кондуктор — приспособление позволяет фиксировать заготовки под разными углами.

Как сделать сварочный кондуктор 11 идей

Чтобы сделать такой кондуктор, нам потребуются следующие материалы:

  • круглая труба;
  • строительный уголок;
  • резьбовая шпилька;
  • болты с гайками;
  • металлическая полоса.

Из основных инструментов нам понадобятся: сварочный аппарат, болгарка, дрель или сверлильный станок.

Изготовление кондуктора

Отрезаем кусок от круглой трубы длиной 5 см. Высверливаем по центру два отверстия и между ними потом прорезаем паз.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

После этого необходимо будет отрезать два куска от строительного уголка. Длина заготовок тоже 5 см.

Один из уголков привариваем к трубе. Второй — крепим с помощью болта и гайки. Соответственно, в нем предварительно нужно просверлить отверстие.

Как сделать сварочный кондуктор 11 идей

На следующем этапе отрезаем два куска от металлической полосы длиной по 12 см. Привариваем их к уголкам, как показано на фото ниже.

Как сделать сварочный кондуктор 11 идей

По краям металлических полос нужно будет приварить направляющие гайки, в которые вкручиваем резьбовые шпильки. На конце шпилек нужно сделать воротки.

Как сделать сварочный кондуктор 11 идей

Использование кондуктора

Подвижная часть приспособления позволяет выставлять нужный угол, в зависимости от того, как надо сварить заготовки.

Выставляем требуемый угол (например, 90 градусов можно выставить, используя угольник).

Как сделать сварочный кондуктор 11 идей

После этого устанавливаем заготовки и прижимаем их резьбовыми шпильками к полкам уголков. Теперь можно обваривать.

Как сделать сварочный кондуктор 11 идей

Видео

Как сделать настраиваемый кондуктор для сварочных работ, а также варианты его использования в мастерской можно посмотреть в авторском видеоролике ниже. Этой идеей поделился автор YouTube канала Handmade Creative Channel.

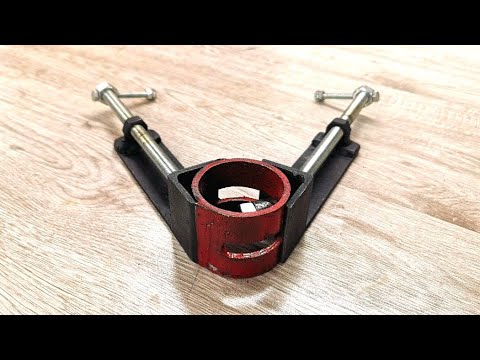

Как сделать сварочный кондуктор 11 идейUnbeliveble Adjustable Angle Clamp | Multifunctional Ebow

Удобный сварочный кондуктор для выставления трех углов

При сварке металлических каркасов из профильных труб очень сложно выставлять одновременно три угла под 90 градусов. Можно, конечно, использовать магнитные уголки, но даже в этом случае придется потратить время на подгонку деталей.

Как сделать сварочный кондуктор 11 идей

Если вам часто приходится сталкиваться с подобной работой, то можно сделать своими руками удобный сварочный кондуктор для выставления трех углов. Данное приспособление поможет ускорить процесс подгонки и сварки каркасов из профиля.

В первую очередь необходимо будет вырезать площадку для сварочного кондуктора из листа металла толщиной 6 мм. Размеры пластины — 20*20 см.

Как сделать сварочный кондуктор 11 идей

Также из того же листа металла толщиной 6 мм потребуется вырезать с помощью болгарки еще две заготовки размером 15*20 см. В них надо будет вырезать по одному «окну» 80*80 мм. После этого уже можно приступать к изготовлению сварочного кондуктора.

Как сделать сварочный кондуктор 11 идей

Основные этапы работ

После обработки на шлифовке или же при помощи болгарки с лепестковым кругом все три заготовки из листового металла нужно сварить вместе (под углом 90 градусов относительно друг друга). Сварные швы надо зачистить.

Как сделать сварочный кондуктор 11 идей

На следующем этапе из обрезков пластины толщиной 6 мм и профильной трубы 40*25 мм надо сделать зажимной угольник. В нем мастер сверлит отверстие, в которое вставляет втулку от реактивной тяги. Ее нужно зафиксировать с помощью куска болта или шпильки.

Как сделать сварочный кондуктор 11 идей

Потом останется только изготовить еще один зажим для вертикально свариваемых деталей, после чего можно приступать к покраске и сборке приспособления.

Как сделать сварочный кондуктор 11 идей

Подробнее о том, как сделать удобный сварочный кондуктор для выставления трех углов, рекомендуем посмотреть в видеоролике на сайте.

Как сделать сварочный кондуктор 11 идейHomemade 3 axis angle welding clamp

Самодельный кондуктор для сварки профильных труб

В данном обзоре автор показывает процесс изготовления самодельного кондуктора, который пригодится при сварке профильных труб.

Как сделать сварочный кондуктор 11 идей

Это приспособление упрощает сварку профильной трубы, особенно если вы работаете самостоятельно. Сделать его совсем несложно.

Для изготовления кондуктора необходимо будет отрезать кусок профильной трубы 40*25 мм длиной примерно 15-16 см.

Как сделать сварочный кондуктор 11 идей

Делаем разметку и вырезаем квадратное «окно» по центру заготовки. Это можно сделать как с помощью болгарки, так и бормашинкой.

Как сделать сварочный кондуктор 11 идей

На противоположной стороне профильной трубы тоже надо вырезать «окно».

Основные этапы работ

На следующем этапе необходимо просверлить в профильной трубе два отверстия. Привариваем обычные гайки, в которые потом вкручиваем болты.

Как сделать сварочный кондуктор 11 идей

Для удобства желательно использовать барашковые болты. Если в наличии нет заводских болтов, их без проблем можно сделать своими руками.

Как сделать сварочный кондуктор 11 идей

В готовый кондуктор вставляем профильные трубы 30*20 мм, которые нужно сварить вместе.

Как сделать сварочный кондуктор 11 идей

Сначала делаем сварные швы с двух сторон, а потом снимаем кондуктор и обвариваем трубу полностью.

Подробно о том, как изготовить самодельный кондуктор для сварки профильных труб, смотрите в видеоролике на нашем сайте.

Как сделать сварочный кондуктор 11 идейЭТО ПРИСПОСОБЛЕНИЕ ПОМОЖЕТ СВАРИТЬ РОВНО ТРУБЫ

Как изготовить универсальный сварочный кондуктор

Если вы занимаетесь сварочными работами, это самодельное приспособление облегчит вам работу с заготовками.

При помощи настраиваемого сварочного кондуктора вы сможете зафиксировать две металлических заготовки под необходимым углом.

Необходимые материалы:

  • профильная труба 40х20 мм;
  • стальной круглый пруток;
  • болты с гайками;
  • металлическая полоса;
  • стальная круглая трубка.

Своим личным опытом изготовления универсального сварочного кондуктора поделился с нами автор YouTube канала WHU idemu.

Основные этапы работ

Отрезаем кусок профильной трубы длиной 90 см, после чего разрезаем его на две одинаковых части. В одной из заготовок необходимо вырезать «ушки».

Как сделать сварочный кондуктор 11 идей

Далее крепим одну заготовку к другой посредством шарнирного соединения, которое можно изготовить из куска круглой трубки, двух кусочков металлической полосы и отрезка круглого прутка или резьбовой шпильки.

Как сделать сварочный кондуктор 11 идей

Обратите внимание: благодаря шарнирному соединению, можно выставить на кондукторе угол от 0 до 90 градусов.

Как сделать сварочный кондуктор 11 идей

В профильных трубах высверливаем по три отверстия, расположенных на одинаковом расстоянии друг от друга.

На следующем этапе подготавливаем два болта (можно также использовать отрезки резьбовой шпильки), пару гаек и две скобы, изготовленных из стального круглого прутка. Собираем из подготовленных комплектующих два прижима.

Как сделать сварочный кондуктор 11 идей

Варианты использования самодельного сварочного кондуктора можно посмотреть на фото ниже.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

В целом, ничего сложного: сначала выставляем необходимый угол, потом крепим заготовки к стенкам приспособления.

Данное приспособление можно также использовать для работы с деревянными заготовками. Принцип тот же.

Как сделать сварочный кондуктор 11 идей

Видео по теме

Подробно о том, как изготовить универсальный сварочный кондуктор для мастерской, можно посмотреть в авторском видеоролике ниже.

Как сделать сварочный кондуктор 11 идейTERNYATA BANYAK YANG BELUM TAU CARA MENSIKU KAYU DAN BESI MENGUNAKAN ALAT INI !!!

Кондуктор для сварки заготовок под углом 90 градусов

Чтобы удобнее было сваривать заготовки под прямым углом, можно использовать для этого специальный кондуктор. Его можно изготовить своими руками из кусков металла и профильных труб.

Первым делом автор размечает кусок металлической полосы и отрезает от нее четыре квадратных заготовки. По центру каждой из заготовок необходимо будет просверлить отверстие.

Далее отрезаем два куска круглого прутка и две втулки из круглой трубы. Втулки привариваем к двум квадратным пластинам.

Вставляем в них отрезки прутка, надеваем на них пружины и привариваем к концу прутков остальные квадратные заготовки.

Как сделать сварочный кондуктор 11 идей

Зачищаем все болгаркой или какой-нибудь шлифовальной насадкой для дрели. В итоге у нас получились прижимы для заготовок.

Как сделать сварочный кондуктор 11 идей

Основные этапы работ

На следующем этапе отрезаем два куска прямоугольной профильной трубы и соединяем их друг с другом при помощи мебельной петли (привариваем ее).

Как сделать сварочный кондуктор 11 идей

К профильным трубам автор приваривает металлические пластины, выставив их под прямым углом. К ним нужно приварить самодельные прижимы.

Как сделать сварочный кондуктор 11 идей

При помощи угольника выставляем профильные трубы под углом 90 градусов и фиксируем их в этом положении, закрепив сверху кусок металлической полосы.

Как сделать сварочный кондуктор 11 идей

После этого отрезаем четыре пластины и сверлим в них отверстия для крепления к верстаку. Привариваем к профильным трубам.

Как сделать сварочный кондуктор 11 идей

Подробно о том, как сделать кондуктор для сварки заготовок под углом 90 градусов, смотрите на видео. Обзор создан на основе авторского видеоролика с YouTube канала Kwando Technic.

Кондуктор для сварки заготовок под разными углами

В данном обзоре автор покажет, как сделать простой кондуктор для сварки, с помощью которого можно сваривать между собой профильные трубы и другие заготовки из металла под разными углами (угол можно регулировать).

Из основных материалов для изготовления самодельного сварочного кондуктора потребуется металлический уголок (с разными по ширине полками) и профильные трубы.

Как сделать сварочный кондуктор 11 идей

Первым делом отрезаем два одинаковых по длине куска уголка и два отрезка профильной трубы.

Далее от толстостенных уголков необходимо будет отрезать лишние куски металла. В одной из заготовок нужно выбрать полукруглый паз.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

Процесс изготовления самоделки

На следующем этапе автор сваривает два куска уголка между собой таким образом, чтобы получилась П-образная деталь (швеллер). Это будет основание кондуктора.

Как сделать сварочный кондуктор 11 идей

Затем необходимо приварить к основанию отрезок профильной трубы (он же упор для заготовок).

Как сделать сварочный кондуктор 11 идей

Второй упор также изготавливается из куска профтрубы, но, в отличие от первого, он является подвижным — крепится к основанию кондуктора с помощью болта и фиксируется в нужном положении барашковой гайкой.

Как сделать сварочный кондуктор 11 идей

Подробный процесс изготовления кондуктора для сварки заготовок под разными углами показан на видео ниже. Идея от автора YouTube канала Arthur L. Do it creative.

Как сделать сварочный кондуктор 11 идейsmall welding table,adjustable angelclamp

Простое приспособление для сварки из профильной трубы

Чтобы сделать простое приспособление для сварки, потребуется отрезок профильной трубы 40х40 мм, кусок шпильки диаметром 12 мм и длиной 6 см, а также стальная пластина толщиной порядка 2 мм и кусок проволоки диаметром 6 мм. Еще понадобится винт с гайкой и гайка-барашек М12 для шпильки.

Как сделать сварочный кондуктор 11 идей

При помощи этого простого приспособления можно выставлять необходимый зазор между двумя деталями. Такая самоделка пригодится при сварке пластин, полос металла, уголков, профильных и круглых труб. Как минимум, необходимо использовать одновременно два таких приспособления — устанавливаются они по краям заготовок.

Основные этапы работ

Первым делом отрезаем кусок профильной трубы необходимых размеров, выполняем разметку, после чего в размеченном месте при помощи болгарки нужно будет сделать небольшой запил. С обратной стороны заготовки надо просверлить сквозное отверстие диаметром 12,5 мм.

Как сделать сварочный кондуктор 11 идей

Затем из стальной пластины толщиной 2 мм вырезаем деталь прямоугольной формы, и подгоняем ее под внутренние размеры заготовки из профиля. Далее нужно будет просверлить в этой детали отверстие диаметром 6,5 мм. В торце шпильки при помощи УШМ делается небольшая прорезь, параллельно которой с наружной части делается запил.

Как сделать сварочный кондуктор 11 идей

На следующем этапе в шпильке необходимо просверлить отверстие под винт М3. Соединяем кусок пластины со шпилькой, и делаем в ней аналогичное отверстие. После покраски выполняется сборка.

Как сделать сварочный кондуктор 11 идей

Подробный процесс изготовления самодельного приспособления для сварки смотрите в видеоролике на сайте.

Как сделать сварочный кондуктор 11 идейПросто и Гениально! Идеи Для Самоделок!

Простое приспособление, которое облегчит сварку металла

В этом обзоре мастер делает простое приспособление, которое облегчит сварку заготовок из металла. Самоделка пригодится как новичкам, так и профессиональным сварщикам.

Используя данное приспособление, можно сваривать соосно отрезки круглых и профильных труб, металлические уголки, полосы, круглые и квадратные прутки.

В первую очередь надо будет отрезать заготовки требуемого размера. Основание автор делает из профильных труб. Также надо будет отрезать четыре кольца из круглой трубы.

Далее внутри каждого кольца нужно приварить по два отрезка металлического уголка. Кладем на отрезки уголка длинный уголок, и привариваем.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

Основные этапы работ

На следующем этапе автор приваривает к двум центральным кольцам куски квадрата (для усиления конструкции).

Как сделать сварочный кондуктор 11 идей

Также в этих кольцах нужно просверлить по одному отверстию и приварить гайки, чтобы потом можно было закрутить фиксирующие болты.

Из квадратных профильных труб мастер сваривает основание самоделки. На него устанавливаем ранее изготовленную часть приспособления и привариваем упоры из профтрубы.

Как сделать сварочный кондуктор 11 идей

Как сделать сварочный кондуктор 11 идей

Середину длинного уголка надо вырезать болгаркой, чтобы можно было обваривать заготовки. Затем останется только зачистить и покрасить металл.

Как сделать сварочный кондуктор 11 идей

Подробнее о том, как изготовить своими руками простое приспособление для гаража и мастерской, которое облегчит сварку металла, можно посмотреть на видео. Замечания и предложения по данной самоделке пишите в комментариях.

Как сделать сварочный кондуктор 11 идей#067..DIY TOOL—#10



Как сделать сварочный кондуктор 11 идей
Андрей Васильев
Задать вопрос
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Можно ли для утепления цоколя использовать графитовый пенопласт вместо ЭППС
Как быстро удалить сорняки между брусчаткой
