Печь с водяной рубашкой, которая работает на отработанном масле

В сегодняшней статье расскажем, как своими руками сделать печь с водяной рубашкой, которая работает на жидком топливе (в данном случае — на отработке).

Необходимые материалы:

  • пропановый баллон на 50 литров;
  • квадратная профтруба;
  • стальная круглая труба;
  • дверная петля от УАЗ;
  • листовой металл толщиной 3 мм;
  • вентилятор печки от ВАЗ.

Своим личным опытом изготовления и сборки печи поделился с нами автор YouTube канала «Бешеный огородник».

Первым делом необходимо подготовить газовый баллон. Процедура стандартная: выкручиваем вентиль, заливаем воду и сливаем вместе с газолином. Потом снова заполняем баллон водой и только тогда можно приступать к резке.

Основные этапы работ

Вооружаемся большой болгаркой и отрезаем нижнюю часть баллона, которая будет использоваться в качестве крышки. Но пока откладываем ее в сторону.

Печь с водяной рубашкой, которая работает на отработанном масле

Из листового металла свариваем водяную рубашку.

В верхней части делаем широкое отверстие (под диаметр баллона), а снизу — отверстие поменьше.

Печь с водяной рубашкой, которая работает на отработанном масле

Печь с водяной рубашкой, которая работает на отработанном масле

К основанию водяной рубашки привариваем три ножки-опоры из прямоугольной профильной трубы.

Устанавливаем газовый баллон вертикально на ровную поверхность. Надеваем на него водяную рубашку и привариваем снизу и сверху (обвариваем вкруговую).

Печь с водяной рубашкой, которая работает на отработанном масле

Из профтрубы 100х100 мм изготавливаем стакан для отработанного масла. Привариваем его к стенке водяной рубашки.

Печь с водяной рубашкой, которая работает на отработанном масле

С помощью трубок и фитингов соединяем стакан с баллоном. Внутрь баллона заводим часть трубки, через которую будет поступать масло.

Высота трубки внутри баллона составляет около 6 см. Стакан для масла находится выше уровня трубки.

Отрезаем два отрезка профильной трубы длиной 60 см и 30 см, после чего свариваем их под углом 90 градусов. Высверливаем в них отверстия для выхода воздуха. В баллоне делаем вырез, устанавливаем воздуховод и обвариваем его.

Печь с водяной рубашкой, которая работает на отработанном масле

Горизонтальная часть воздуховода находится снаружи баллона — к ней крепится вентилятор, тогда как вертикальная часть находится внутри баллона почти впритык к трубке для подачи отработанного масла. При помощи петли крепим крышку.

Печь с водяной рубашкой, которая работает на отработанном масле

В завершении останется только вырезать отверстие в водяной рубашке и приварить кусок трубки с отводом. В верхней части баллона вырезаем окошко и ввариваем дымоход, изготовленный из профиля.

Печь с водяной рубашкой, которая работает на отработанном масле

Печь с водяной рубашкой, которая работает на отработанном масле

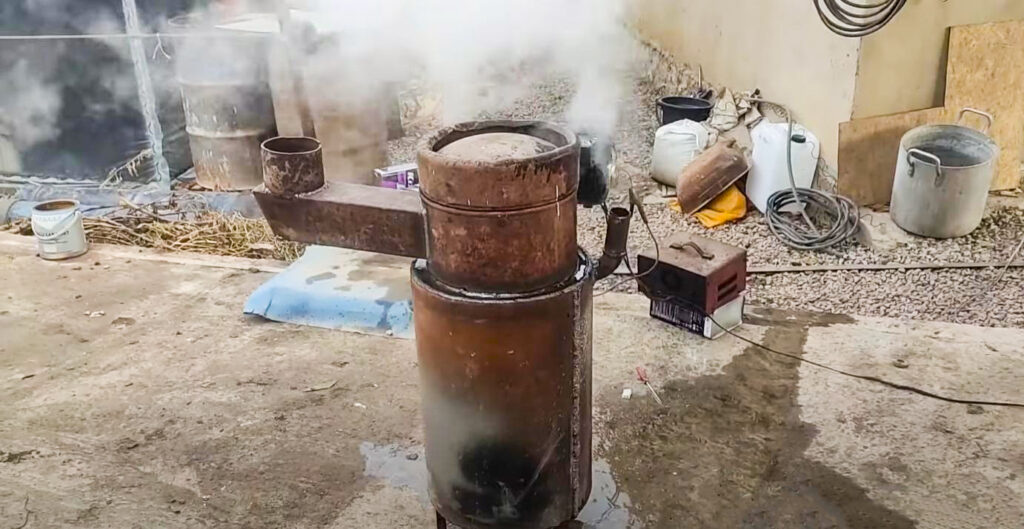

Принцип работы самодельной печи очень прост. Наливаем 600-700 г отработки в стакан. Открываем крышку, бросаем внутрь кусок тряпки или бумагу для розжига. Поджигаем газету и бросаем внутрь камеры сгорания. Включаем вентилятор и закрываем крышку.

Печь с водяной рубашкой, которая работает на отработанном масле
5 минут — полёт нормальный!

Видео по теме

Подробно о том, как своими руками изготовить печь с водяной рубашкой, можно посмотреть ниже — в авторском видеоролике.

Печь с водяной рубашкой, которая работает на отработанном маслеПечь на отработке от а до я . Изготовление печи на отработке .
Печь с водяной рубашкой, которая работает на отработанном масле
