Как сделать разметочную малку своими руками

Этот простой инструмент, несомненно, пригодится вам в гараже и домашней мастерской.

Особенно если вы занимаетесь изготовлением мебели или плиточными работами. С его помощью вы можете размечать детали, а также переносить углы с шаблона на заготовки.

В сегодняшней статье мы расскажем, как изготовить разметочную малку своими руками.

В качестве основного материала будем использовать металлическую полосу. Подойдет как стальная, так и алюминиевая.

Основные этапы работ

Как сделать разметочную малку своими руками Читайте также: Как сделать мощный рычажный прижим для фиксации заготовок на рабочем столе

Первым делом отрезаем три куска металлической полосы. Соединяем их вместе сваркой на прихватки и высверливаем отверстия. Потом срезаем прихватки болгаркой. В результате должно получиться как на фото ниже.

Как сделать разметочную малку своими руками

Край одной из заготовок срезаем под углом под 45 градусов. Сразу удаляем заусенцы, чтобы не пораниться в процессе сборки.

Как сделать разметочную малку своими руками

На следующем этапе соединяем все три заготовки, фиксируем их с помощью винтов. Разрезанная деталь должна быть посередине.

Как сделать разметочную малку своими руками Читайте также: 7 интересных идей как сделать «третью руку» для сварки

Как сделать разметочную малку своими руками

На противоположной стороне инструмента вкручиваем барашковый болт. Обратите внимание: отверстие с резьбой должно быть только в одной из деталей (нижней).

Как сделать разметочную малку своими руками

Далее необходимо будет вырезать паз в верхней детали и просверлить отверстие в подвижной центральной части.

Как сделать разметочную малку своими руками

Как сделать разметочную малку своими руками Читайте также: Как сделать вибрационную пилу (реноватор) на основе болгарки

Как сделать разметочную малку своими руками

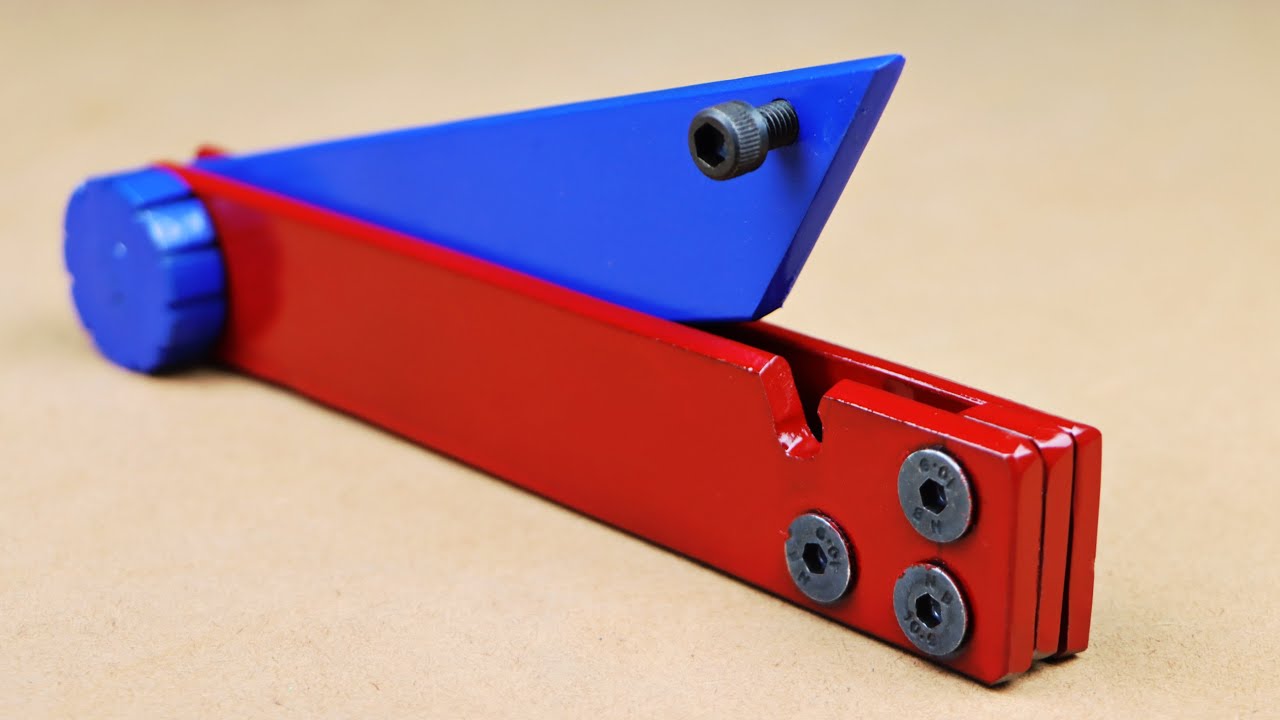

В отверстии нарезаем резьбу и вкручиваем в него болт. Самоделка готова. Простая и очень удобная в использовании.

Как сделать разметочную малку своими руками

Видео по теме

Подробно о том, как сделать разметочную малку своими руками, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание. Данной идеей поделился автор YouTube канала Creative Tool Mistry.
