Приспособление для холодной ковки металла: самодельный гибочный станок

При работе с металлом нередко приходится сгибать заготовки из квадратного или круглого прутка в дугу или кольцо. Без вспомогательных приспособлений тут не обойтись.

В данном обзоре расскажем, как изготовить своими простое приспособление для холодной ковки металла — в мастерской такая вещь всегда пригодится.

Идеей изготовления самодельного гибочного станка поделился с нами автор YouTube канала Fab2Ku. Берите на заметку!

Необходимые материалы:

  • швеллер (или два уголка);
  • металлическая полоса;
  • стальной пруток (круглый);
  • болт с гайкой.
Приспособление для холодной ковки металла: самодельный гибочный станок Читайте также: Мини станок для холодной ковки металла

Рекомендуем также прочитать статью-обзор: как изготовить своими руками гидравлическую установку для корчевания пней на участке

Сборка самодельного приспособления для холодной ковки металла

Первым делом автор начертил мелом на бетонном основании дугу, и затем измерил ее с помощью рулетки. Начертить дугу можно и маркером на листовом металле или фанере.

Приспособление для холодной ковки металла: самодельный гибочный станок

Приспособление для холодной ковки металла: самодельный гибочный станок

Полученную длину дуги он перенес на металлическую полосу шириной 40 мм, после чего болгаркой отрезал заготовку.

Приспособление для холодной ковки металла: самодельный гибочный станок Читайте также: Гибочный станок для холодной ковки фигурных элементов

Приспособление для холодной ковки металла: самодельный гибочный станок

На следующем этапе на самодельном приспособлении с помощью небольшой кувалдочки автор согнул полосу металла в дугу нужного размера.

Приспособление для холодной ковки металла: самодельный гибочный станок

Приспособление для холодной ковки металла: самодельный гибочный станок

Примеряем заготовку к начерченному шаблону.

Приспособление для холодной ковки металла: самодельный гибочный станок Читайте также: Как повесить люстру без сверления отверстий в потолке

При необходимости подгоняем неровные участки в размер — чтобы дуга была если не идеально ровной, то как можно ровнее.

Приспособление для холодной ковки металла: самодельный гибочный станок

Подготавливаем необходимые детали

После этого отрезаем заготовки из стального круглого прутка, а из металлической полосы изготавливаем две втулки.

Приспособление для холодной ковки металла: самодельный гибочный станок

Приспособление для холодной ковки металла: самодельный гибочный станок

Приспособление для холодной ковки металла: самодельный гибочный станок Читайте также: Как сделать насадку-ножницы для электродрели

В качестве основания гибочного станка лучше всего использовать кусок швеллера. Если швеллера под рукой нет — можно отрезать два куска металлического уголка, и сварить их вместе.

Приспособление для холодной ковки металла: самодельный гибочный станок

Приступаем к сборке станка

Дугу из металлической полосы необходимо будет приварить к основанию.

Приспособление для холодной ковки металла: самодельный гибочный станок

Замеряем расстояние между краями дуги, находим центр, и в этом месте привариваем к основанию отрезок стального круглого прутка.

Приспособление для холодной ковки металла: самодельный гибочный станок

На пруток надеваем втулку, и обвариваем.

Приспособление для холодной ковки металла: самодельный гибочный станок

Из второй металлической втулки и оставшихся отрезков стального круглого прутка необходимо будет изготовить ручку-рычаг с упором.

Приспособление для холодной ковки металла: самодельный гибочный станок

Приспособление для холодной ковки металла: самодельный гибочный станок

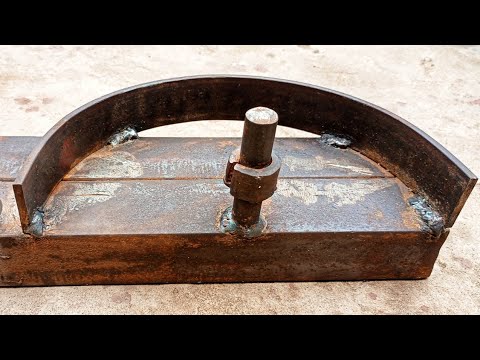

На последнем этапе останется только приварить к основанию станка гайку, и вкручиваем в нее болт, который будет выступать в качестве прижима.

Основание гибочного станка можно закрепить на металлической стойке или на рабочем столе — для этого по бокам основания надо будет приварить четыре уголка с отверстиями.

Приспособление для холодной ковки металла: самодельный гибочный станок

Подробнее о том, как сделать приспособление для холодной ковки металла, можно посмотреть в видеоролике ниже. Спасибо за внимание.

Приспособление для холодной ковки металла: самодельный гибочный станок
