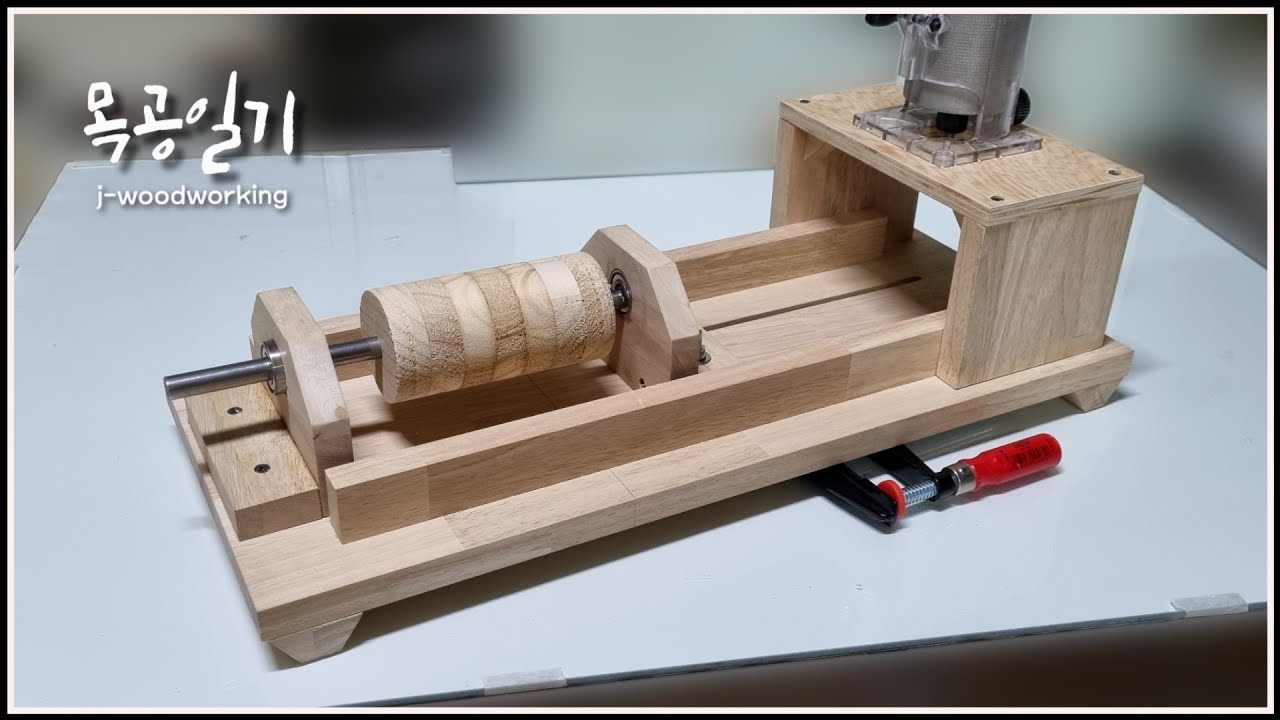

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

В этой статье рассмотрим процесс сборки самодельного мини токарного станочка для мастерской.

Его основное назначение — изготовление цилиндрических заготовок.

В данном случае приспособление будет использоваться для проточки цилиндрических заготовок, склеенных из дерева или фанеры.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели Читайте также: Как сделать запирающее устройство для калитки своими руками

Конструкция самодельного приспособления очень простая, и собрать ее сможет каждый домашний мастер.

В качестве режущего инструмента используется ручной фрезер, а в роли привода выступает электрическая дрель.

Плюсы и минусы самоделки
компактные размеры - помещается на рабочем столе
легко изготовить своими руками безопасность во время работы
не нужно использовать стамески и токарные резцы
требуется наличие фрезера - не у каждого он имеется в гараже и мастерской
не получится изготовить подсвечники и прочие декоративные изделия

Идеей изготовления самодельного токарного станочка поделился с нами автор YouTube канала J-woodworking — берите на заметку!

Необходимые материалы и инструменты:

  • ручной фрезер;
  • электродрель;
  • дерево или фанера;
  • подшипники;
  • стальной кругляк.

Рекомендуем вам также обратить внимание еще на одну интересную самоделку: станок для пробивки круглых отверстий в заготовках из тонколистового металла.

Пошаговый процесс изготовления самодельного приспособления

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели Читайте также: Самодельная приспособа для соединения на косой шуруп

Сначала нужно будет изготовить основание конструкции.

Для этого можно использовать лист фанеры толщиной около 18-20 мм или кусок мебельного щита (покупной или сделанный самостоятельно). Как вариант, можно использовать ДСП или МДФ.

Размечаем заготовку, и вырезаем два продольных паза, расположенных параллельно друг другу. Длина пазов должна быть чуть больше половины длины самого основания.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

По краям основания необходимо будет приклеить деревянные брусочки трапециевидной формы. Желательно дополнительно прикрутить их на саморезы — надежнее будет.  Эти брусочки будут выполнять роль опорных ножек.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели Читайте также: Самодельное приспособление для сгибания металлической полосы

На следующем этапе выпиливаем из мебельного щита две одинаковых заготовки.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

Размечаем детали, и сверлим по центру круглые отверстия. Используя двухкомпонентный клей на эпоксидной основе, вклеиваем в отверстия подшипники.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

Дальше к заготовкам приклеиваем небольшие кусочки мебельного щита, после чего прикручиваем одну из деталей на саморезы к основанию.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели Читайте также: Ящик для переноски и хранения инструментов

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

Вторая деталь будет перемещаться вдоль пазов.

Для этого из кусочков мебельного щита или деревянного бруска и болтов необходимо изготовить два ползуна, к которым крепится деталь. Для фиксации используются барашковые гайки.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

По бокам основания крепятся направляющие деревянные бруски.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

Далее изготавливается опорная площадка для ручного фрезера, которая будет перемещаться вдоль направляющих.

Приспособление для проточки цилиндрических заготовок — из ручного фрезера и электродрели

Для установки электродрели используется дополнительная опорная площадка, которая находится за пределами основания.

Принцип работы очень прост:

  1. на стальной вал (кругляк) надеваем круглые заготовки из фанеры, и склеиваем их;
  2. устанавливаем вал в направляющие отверстия;
  3. конец вала зажимаем в патроне дрели;
  4. включаем дрель, и ручным фрезером округляем заготовку до требуемого диаметра.

Подробно о том, как сделать приспособление для проточки цилиндрических заготовок, можно посмотреть ниже — в авторском видеоролике.
