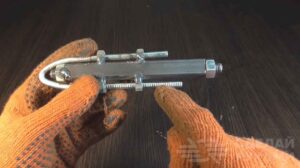

Приспособление для зачистки проводов от изоляции

Вы действительно считаете, что потратить пару тысяч рублей на покупку стриппера, чтобы зачистить изоляцию на проводах — стоит того? Ведь есть же другие варианты, куда более бюджетные.

В этой статье расскажем, как изготовить своими руками самодельное приспособление для зачистки проводов от изоляции.

Необходимые материалы:

  • болт;
  • гайка;
  • лезвие для канцелярского ножа;
  • пружина.

Возможно, вас также заинтересует статья: как сделать удобный сварочный зажим из профтрубы и обрезков металла.

Основные этапы работ

Самодельное приспособление состоит из нескольких частей. Для удобства рассмотрим по отдельности изготовление каждой из них.

Корпус

Потребуется две гайки разного диаметра. Гайка меньшего размера приваривается к одной из граней гайки побольше.

Приспособление для зачистки проводов от изоляции

Подбираем сверло по металлу подходящего диаметра, чтобы просверлить отверстие в корпусе самоделки.

Приспособление для зачистки проводов от изоляции Читайте также: Контактная точечная сварка своими руками

Приспособление для зачистки проводов от изоляции

С помощью болгарки надо разрезать корпус пополам, но не до самого конца. В нижней части гайка должна быть неразрезанной.

Приспособление для зачистки проводов от изоляции

Прижим

Подбирается болт подходящей длины. На конце болта напильником стачиваем часть резьбы, чтобы получилась ровная площадка. Затем в этом месте сверлится отверстие и нарезается резьба.

На конце болта с помощью болгарки с отрезным диском по металлу делается прорезь глубиной 2-3 см.

Приспособление для зачистки проводов от изоляции Читайте также: Ножницы для резки арматуры и стальных полос

Приспособление для зачистки проводов от изоляции

Режущий нож

В качестве режущего ножа используется кусок лезвия для канцелярского ножа. Надо отрезать кусок трапециевидной формы.

Приспособление для зачистки проводов от изоляции

По центру режущего ножа необходимо будет просверлить отверстие нужного диаметра — под крепежный винт.

Приспособление для зачистки проводов от изоляции

Сборка приспособления

Приспособление для зачистки проводов от изоляции Читайте также: Универсальный нож для быстрого снятия изоляции на проводах

В прорезь в большой гайке вставляется режущий нож. На болт надевается пружина, после чего вставляем его в верхнее отверстие в корпусе.

На последнем этапе при помощи крепежного винта режущий нож крепится к концу прижима.

Приспособление для зачистки проводов от изоляции

Подробно о том, как сделать приспособление для зачистки проводов от изоляции, вы можете посмотреть на видео ниже.

Приспособление для зачистки проводов от изоляции
