Простая конструкция станка для рубки проволоки

Из обрезков металла можно сделать простой станок, с помощью которого можно будет легко и быстро рубить проволоку разного диаметра, в том числе и тонкие стальные прутки круглого или квадратного сечения. Такое самодельное приспособление пригодится в домашней мастерской и гараже.

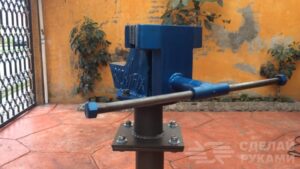

Простая конструкция станка для рубки проволоки

Основные этапы работ

Из куска металла отрезаем прямоугольную пластину, на конце которой необходимо при помощи болгарки вырезать зубья. Затем отрезаем еще одну пластину и также вырезаем на ней зубья, но уже сбоку. Все лишнее обрезаем, после чего обрабатываем эти две заготовки на наждачном или шлифовальном станке.



Простая конструкция станка для рубки проволоки

Простая конструкция станка для рубки проволоки Читайте также: Стойка с мощными тисками для мастерской

Далее из куска металла толщиной 2–3 см вырезаем еще две пластины прямоугольной формы, в которых сверлим по одному отверстию на конце для крепления зубчатых деталей — они будут стыковаться друг с другом по принципу соединения шестеренок.

Простая конструкция станка для рубки проволоки

Также в пластинах при помощи болгарки нужно будет сделать два клинообразных выреза, и на одном из них сточить боковую кромку. После механической обработки пластины нужно закалить — для этого нагреваем их докрасна в горне или при помощи газовой горелки, после чего погружаем в емкость с маслом.

Простая конструкция станка для рубки проволоки

Теперь, когда основные элементы станка готовы, можно приступать к сборке всей конструкции. К основанию привариваются две пластины, а между ними при помощи болтов с гайками нужно закрепить подвижные детали с зубьями. Рукоятку можно изготовить из круглой трубы. Процесс сборки станка смотрите в данном видеоролике.
