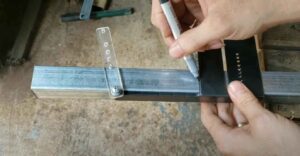

Простая приспособа для сверления отверстий в неудобных местах

Иногда требуется просверлить отверстия в неудобных местах — например, в ребре профиля или в круглой трубе. На этот случай пригодится простая приспособа, которую можно изготовить своими руками из подручных материалов. Более простой вариант этого приспособления мы описывали в этой статье.

Для изготовления данной самоделки потребуется два отрезка строительного уголка одинаковой длины, четыре куска стальной пластины, а также четыре длинных болта и барашковые гайки к ним. Из инструмента потребуется электросварка, болгарка, дрель или сверлильный станок.

Обратите внимание, что данная самоделка универсальна в применении — с ее помощью можно просверлить отверстия определенного диаметра в профилях разного сечения и круглых трубах разного диаметра. Что касается диаметра самих отверстий, то он также может быть разным — на ваше усмотрение.

Основные этапы работ

Первым делом необходимо будет нарезать необходимое количество заготовок (уголков и пластин) одного размера. Затем к каждому уголку нужно будет приварить по два отрезка пластины. В итоге должно получиться две одинаковых заготовки.

В одной из них на сверлильном станке необходимо просверлить отверстия требуемого диаметра, которые будут использоваться в качестве шаблонных. Также необходимо просверлить по четыре отверстия по краям пластин под болты.

К уголку, в котором нет отверстий, привариваем кусок пластины для фиксации в слесарных тисках. Затем останется только покрасить основные детали, и самоделка готова к работе.

Подробно о том, как изготовить своими руками такую приспособу для сверления отверстий в неудобных местах, вы можете посмотреть в видеоролике.
