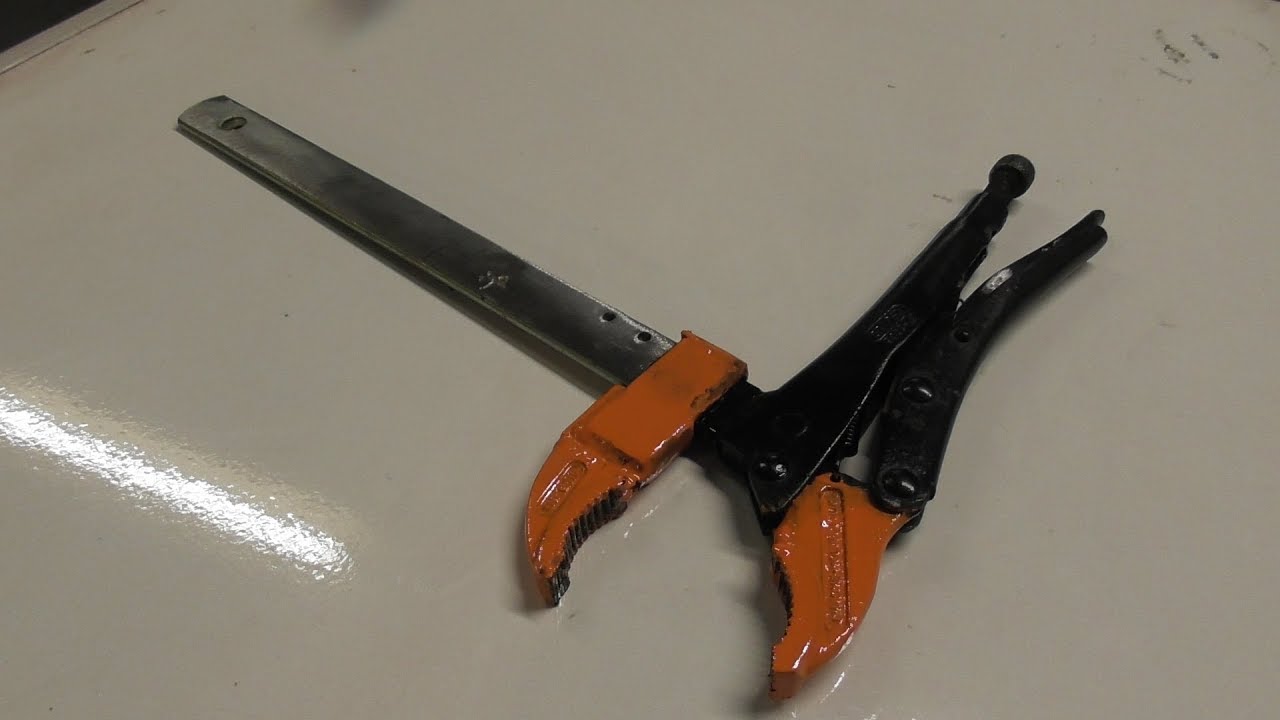

Простая самодельная струбцина из обычного ручного зажима

Из обычного ручного зажима (больше известного в народе под прозвищем «собака») получится удобная самодельная струбцина. Данная самоделка очень проста в изготовлении, пригодится в домашней мастерской и гараже.

Простая самодельная струбцина из обычного ручного зажима

Помимо ручного зажима, потребуются также обрезки металла, которые без проблем найдутся в закромах у запасливого мастера. В первую очередь необходимо обрезать при помощи болгарки верхнюю (неподвижную) прижимную губку ручного зажима.



После этого обрезаем все лишнее, оставляя только «огрызок» губки, и привариваем ее к отрезку стальной полосы прямоугольной формы. Перед сваркой металл обязательно нужно зачистить от ржавчины, грязи и масляных пятен, если таковые «дефекты» присутствуют.

Простая самодельная струбцина из обычного ручного зажима Читайте также: Делаем сварочный стол с регулировкой по высоте

Простая самодельная струбцина из обычного ручного зажима

Основные этапы работ

Отрезаем кусок стальной полосы нужной длины, а также отрезки пластин. Полоса в данном случае будет выступать рамой струбцины. Прямоугольные отрезки пластины привариваем к прижимной губке, отрезанной от ручного зажима.

Простая самодельная струбцина из обычного ручного зажима

Затем приваривается также задняя стенка, чтобы сама губка перемещалась только вверх-вниз по раме. На последнем этапе работ останется только приварить полосу металла к верхней части зажима, где была срезана губка. Зачищаем сварные швы. При желании инструмент можно покрасить.

Простая самодельная струбцина из обычного ручного зажима

Простая самодельная струбцина из обычного ручного зажима Читайте также: Простое, но полезное приспособление для болгарки

Подробно о том, как изготовить своими руками простую самодельную струбцину из обычного ручного зажима, смотрите в видеоролике на сайте.

Простая самодельная струбцина из обычного ручного зажимаQuick Clamp «Mole Grip» Hack
Простая самодельная струбцина из обычного ручного зажима
