Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода

Не каждый человек имеет возможность получить профессию сварщика в учебном заведении (по причине нехватки времени на очное обучение). Поэтому приходится осваивать азы сварки методом проб и ошибок.

У кого-то получается сразу понять, что к чему. Другие практикуются днями напролет, а результат нулевой.

В сегодняшней статье мы рассмотрим один из самых простых способов сварки металла.

Да, он не поможет вам получить дополнительный опыт, но может пригодиться в тех случаях, когда нужно сварить профильные трубы или другой металл.

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода Читайте также: Как сделать удобный переносной мангал своими руками

Для этого потребуется изготовить простое самодельное приспособление — направляющую для электрода.

Идея самоделки принадлежит автору YouTube канала Mr SunY. Берите себе на заметку, возможно, данный способ сварки вам когда-нибудь пригодится.



Пошаговый процесс изготовления самоделки

Основной материал — металлическая полоса.

С помощью болгарки вырезаем в ней прямоугольное отверстие, после чего надо будет обрезать заготовку до нужной длины.

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода Читайте также: Слесарные тиски из толстостенной трубы и кусков металла

Края получившейся детали необходимо аккуратно загнуть под углом 90 градусов. Должно получиться, как на фото ниже.

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода

В загнутых краях высверливаем отверстия, и метчиком нарезаем в них резьбу.

Потом вкручиваем болты, которые будут прижимать направляющую к свариваемым заготовкам.

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода Читайте также: Станок для браширования досок на основе болгарки

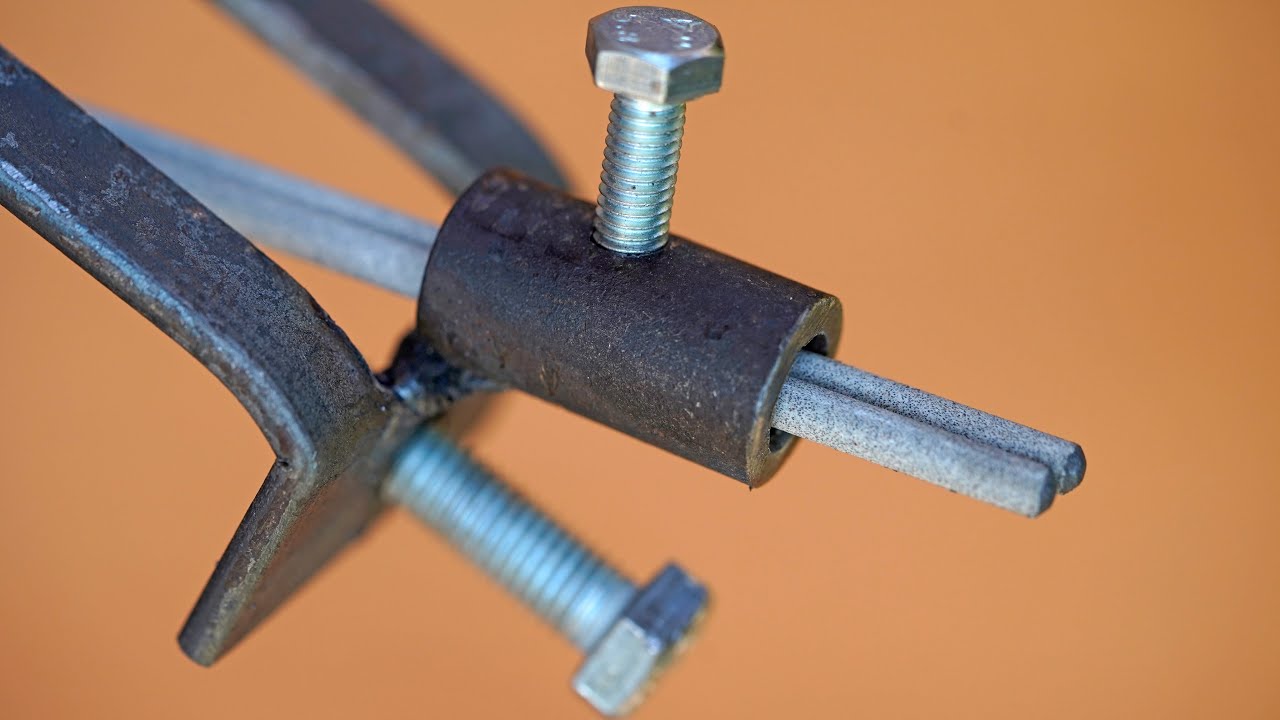

К направляющей привариваем еще отрезок круглой трубы, в котором также надо высверлить отверстие и нарезать в нем резьбу под болт.

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода

Принцип сварки металла

Стыкуем два отрезка профтрубы без зазора. Устанавливаем самодельное приспособление, и фиксируем его болтами.

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода

В отрезок круглой трубы (втулку) вставляем сварочный электрод, и располагаем его прямо в месте стыка двух заготовок.

Простой способ сварки металла для начинающих: с помощью самодельной направляющей и электрода

После этого с помощью другого электрода зажигаем электрод, установленный в направляющую, и останется только дождаться окончания сварки.

Явный недостаток данного способа заключается в том, что, во-первых, не выдержан угол сварки, а во-вторых, при таком положении электрода провар получается очень маленький. Поэтому для сварки ответственных металлоконструкций такой способ не годится.
